Seite 1: Inhaltsverzeichnis

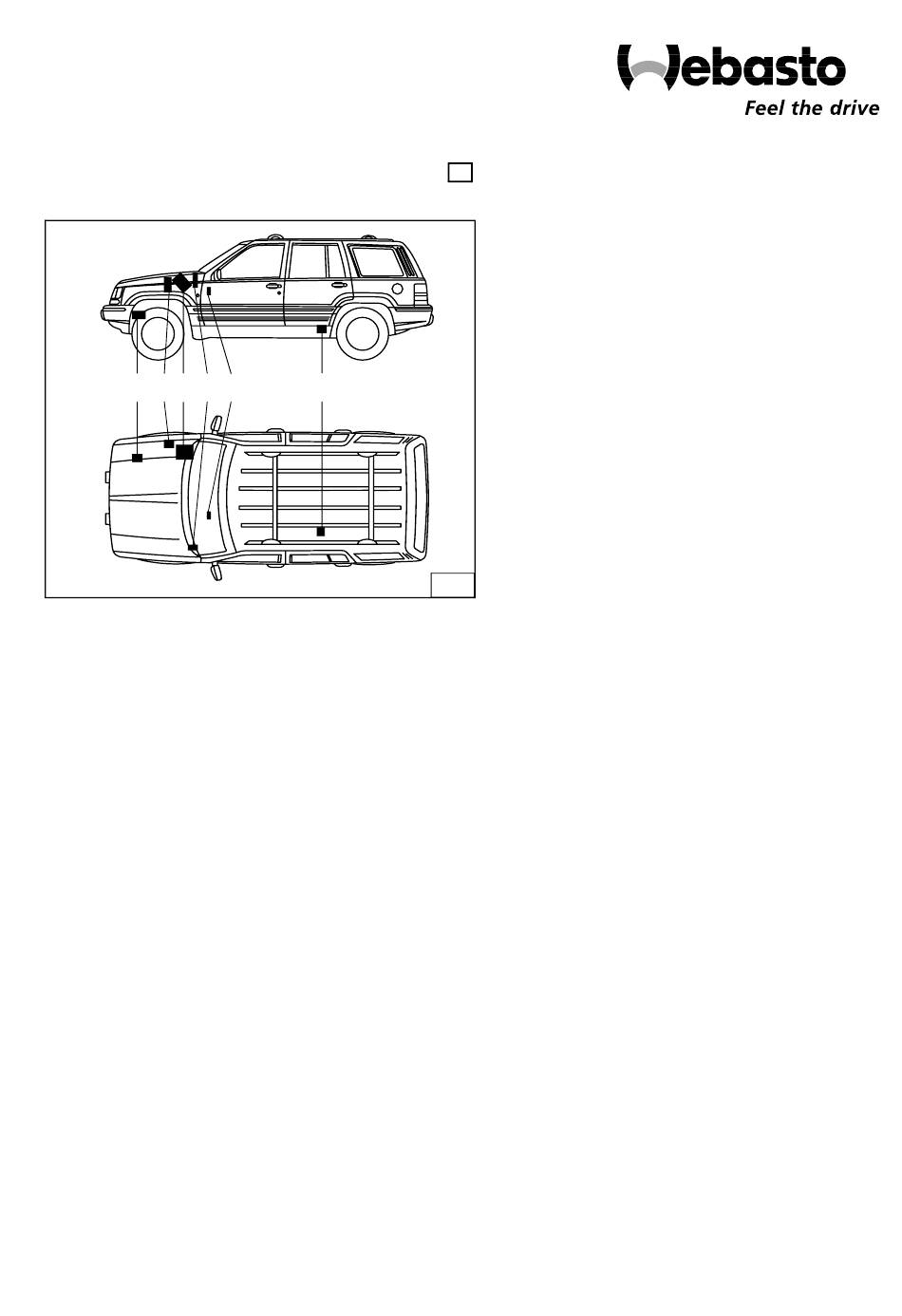

Gültigkeit siehe Seite 2 Fahrzeugtypen, Motortypen und Ausstattungs- varianten, die nicht in dieser Einbauanleitung aufgeführt sind, wurden nicht geprüft. Legende zu Bild 1 Ein Einbau nach dieser Einbauanleitung kann Heizgerät Thermo Top C -D aber möglich sein. Abgasschalldämpfer Brennluftansaugschalldämpfer Dosierpumpe Vorwahluhr Flachsicherungshalter und Gebläserelais...

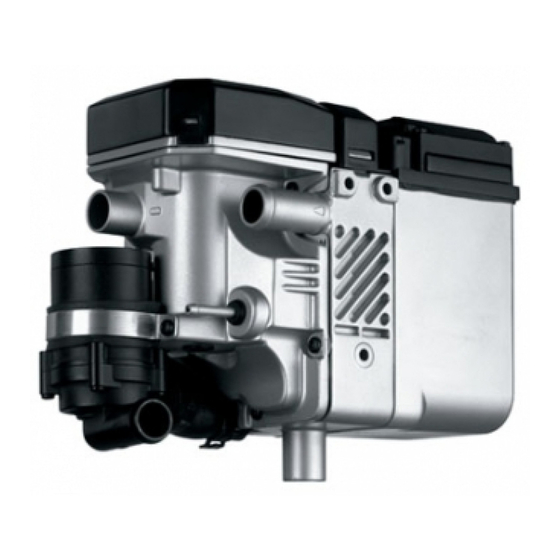

Seite 2: Heizgerät / Einbaukit
Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der "Einbauanweisung" und der "Bedienungs- und Wartungs- anweisung" Thermo Top C zu befolgen. Die entsprechenden anerkannten Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
Seite 3: Allgemeine Hinweise
Cherokee Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top C Cherokee Flachsicherungshalter und Gebläserelais - Kunststoffmutter an Position (3/1) lösen und entsor- - Schlitz (3/2) gemäß Bild 3 in fahrzeugeigene Dämmmatte einschneiden - Beiliegenden Winkel (4/2) gemäß Bild 4 durch Schlitz führen und auf Stehbolzen aufstecken - Winkel (4/2) mit Karosseriescheibe und Bundmutter M5 an Stehbolzen (4/1) befestigen - Dämmmatte mit zweiter Bundmutter M5 und großer...
Seite 5: Gebläseansteuerung
Cherokee Thermo Top C - Plusleitung und Masseleitung auf Radhaus nach vorn verlegen - Plusleitung (7/3) mit Kabelschuh 6mm am Plus- stützpunkt (7/4) anschließen - Masseleitung (7/2) mit Kabelschuh 8mm am Masse- stützpunkt (7/1) anschließen - Kabelbaum Heizgerät entlang fahrzeugeigener Brems- und Klimaleitungen an der Spritzwand nach rechts zum Einbauort Heizgerät verlegen...
Seite 6: Fahrzeug Mit Manueller Klimaanlage
Thermo Top C Cherokee Fahrzeug mit manueller Klimaanlage Die Gebläseansteuerung erfolgt an Pin 6 des 11-poli- gen Steckers C1 (8/1, 9/4)) der Klimabedieneinheit. - Kabelbaum Gebläseansteuerung zur Klimabedie- neinheit verlegen - Leitung ws/rosa (9/3,5) von fahrzeugeigener Siche- rung F20 zur Klimabedieneinheit ca. 50mm vor Pin 6 des 11-poligen Steckers C1 (9/4) trennen - Verbindungen gemäß...
Seite 7: Fahrzeug Mit Klimaautomatik
Cherokee Thermo Top C Fahrzeug mit Klimaautomatik Die Gebläseansteuerung erfolgt an Pin 11 des 12-po- ligen Steckers C2 (11/5; 12/1) der Klimabedieneinheit. - Kabelbaum Gebläseansteuerung zur Klimabedie- neinheit verlegen - Leitung ws/rosa (11/1,4) von fahrzeugeigener Si- cherung F20 zur Klimabedieneinheit ca. 50mm vor...
Seite 8: Option Vorwahluhr
Thermo Top C Cherokee Option Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken! HINWEIS: Der dargestellte Einbauort der Vorwahluhr (13/2) ist eine Empfehlung! Vor der Montage bitte den Einbau- ort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben - Zwei Bohrungen gemäß...
Seite 9: Einbau Heizgerät
Cherokee Thermo Top C Einbau Heizgerät Abschnitt Heizgerät vormontieren Von dem im Lieferumfang enthaltenen Wasser- schlauch zwei Schlauchstücke gemäß Bild 15 ablän- gen: 1 x 450 mm lang gerade (15/1) (von Heizgerät-Wasseraustritt zu beiliegendem 180°- Bogen) 1 x 710 mm lang gerade (15/2) Abschnitt (von beiliegendem 90°-Bogen zu Heizgerät-Wasser-...
Seite 10: Heizgerät Einbauen
Thermo Top C Cherokee Heizgerät einbauen - Mecanyl-Brennstoffleitung 5000mm lang (19/1) durch vorhandene Tülle (19/2) in Wasserkasten ver- legen - Heizgerät (20/3) gemäß Bild 20 am Einbauort posi- tionieren - Kabelbaum Heizgerät auf Heizgerät aufstecken - Halter (20/4) auf vorhandene Stehbolzen (20/1,2)
Seite 11: Einbindung In Den Wasserkreislauf
Cherokee Thermo Top C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Alle Schlauchschellen (Webasto-Schlauchschellen und fahrzeugeigene Schlauchschellen) so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Im Folgendem wird eine Einbindung des Heizgerätes...
Seite 12 Thermo Top C Cherokee - Beiliegenden 90°-Bogen (von Innen-Ø 15mm auf In- nen-Ø 18mm anwachsend) (26/2) mit Ende mit In- nen-Ø 15mm Bogen Motor- Wasseraustritt (26/1) aufstecken, gemäß Bild 26 ausrichten (dabei auf Freigängigkeit zu fahrzeugei- genem Schlauch 26/4) achten und mit Federband- schelle 22mm befestigen - Verbindungsrohr 18/20 (26/3) in Ende mit Innen-Ø...
Seite 13 Cherokee Thermo Top C - Ein Schlauchstück 250mm lang von Wärmeschutz- schlauch ablängen - Wärmeschutzschlauch 250mm lang (30/1) auf vor- montierten Wasserschlauch 450mm lang (30/3) auf- schieben - Profilgummi schwarz (30/2) auf Wasserschlauch 450mm lang (30/3) aufschieben - Wasserschlauch 450mm lang (30/3) gemäß Bild 30 zu 180°-Bogen (30/4) verlegen...
Seite 14: Abgasanlage
Thermo Top C Cherokee Abgasanlage Abgasleitung ACHTUNG: Bei der Montage der Abgasanlage auf genügend Ab- Endstück Heizgerät-Schalldämpfer stand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 32 ablängen Abschnitt - Isolierung (33/1) für die Abgasleitung auf Abgaslei-...
Seite 15 Cherokee Thermo Top C - Abgasleitung (36/1) auf Heizgerät aufstecken und mit Schlauchklemme befestigen - Abgasleitung (36/1; 37/3) gemäß Bild 36 und Bild 37 vor der Motoraufhängung nach unten verlegen - Dämmmatte (37/1) gemäß Bild 37 (Pfeile) weg- schneiden - Profilgummi rot (37/2) auf Abgasleitung aufschieben - Abgasleitung (37/3) gemäß...
Seite 16: Brennstoffeinbindung
Thermo Top C Cherokee Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (39/1) im Wasserkasten nach links bis zur Mitte verlegen; dabei auf Freigän- gigkeit des Wischergestänges achten...
Seite 17 Cherokee Thermo Top C - Mecanyl-Brennstoffleitung (42/1) an der Dosier- pumpe (42/3) ablängen und mit Schlauchstück und Schlauchschellen Ø 10mm an der Druckseite der Dosierpumpe (Seite mit Stecker) anschließen - Kabelbaum Dosierpumpe (42/2) an der Dosierpum- pe (42/3) ablängen, Einzeladerabdichrungen und Flachstecker ancrimpen, Steckergehäuse komplet-...
Seite 18: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe „1 - 2“ stellen - Stellung „Defrost“ wählen - Webasto-Heizung einschalten, siehe „Betriebsanweisung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus-...
Seite 19: Bedienungshinweise Für Den Endkunden
Cherokee Thermo Top C Bedienungshinweise für den Endkunden HINWEIS: Bitte ausschneiden und der Betriebsanleitung des Fahrzeuges beifügen! Nur für Fahrzeuge mit manueller Klimaanlage Vor Abstellen des Fahrzeugs (Zündung) folgende Ein- stellungen vornehmen - Temperaturregler (48/2) auf „max./high“ - Gebläse (48/1) auf Stufe „1“, evtl. „2“...
Seite 20 Thermo Top C Cherokee Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
