Memosens CFS51
Einbauhinweise
Endress+Hauser

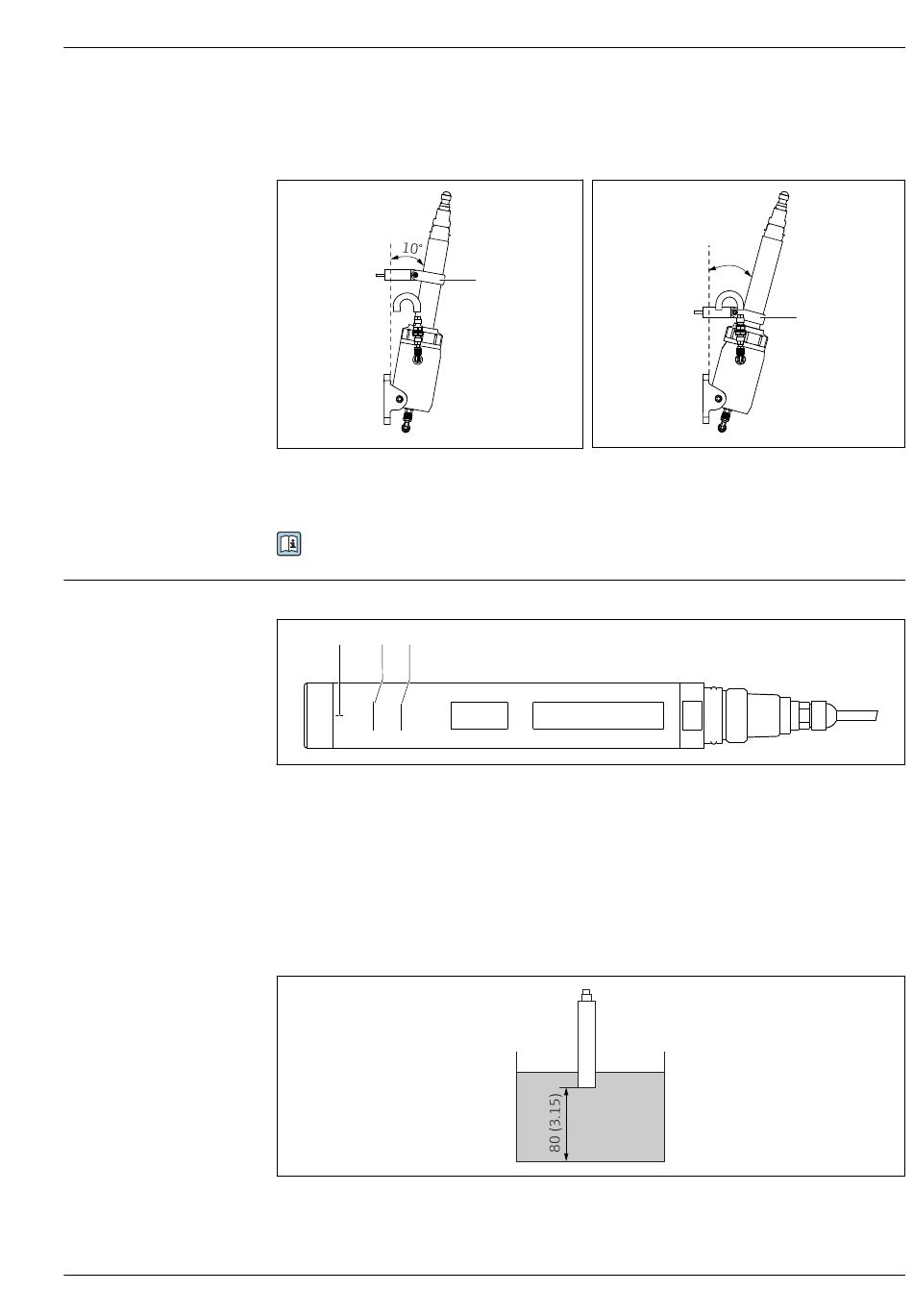

Neigungswinkel des Sensors einstellen
Je nach Messstelle kann der Neigungswinkel für den Sensor variabel eingestellt werden. Der Nei-
gungswinkel wird durch die Platzierung des Distanzhalters am Panel bestimmt .
4
Beispiel Distanzhalter oben montiert, 10°-Win-
kel zum Panel
1
Ringschelle mit Distanzhalter
Detaillierte Informationen zum Einstellen des Neigungswinkels des Sensors: BA02165C
Einbau in Durchflussarmatur
1
2
2
6
Einbaumarkierungen für Klemmring
1
Vertikale Ausrichtungslinie für die Festkörperreferenz
2
Horizontale Ausrichtungslinien für Klemmring
Die vertikale Ausrichtungslinie auf dem Sensor dient der Ausrichtung der Festkörperreferenz. Die
horizontalen Ausrichtungslinien am Sensor zeigen die exakten Stellen an, an denen sich das untere
und obere Ende des Klemmrings befinden muss.
Einbau ohne Durchflussarmatur
7
Sensor positionieren. Abmessungen: mm (in)
1
A0046899
5
Beispiel Distanzhalter unten montiert, 15°-Win-
kel zum Panel
1
Ringschelle mit Distanzhalter
15°
1
A0046900
A0048127
A0049306
7
