Micropilot FMR62B HART
Umgebungstemperaturbe-
reich
Umgebungstemperatur-
grenze
Endress+Hauser
Die Dicke der Tankdecke oder des dielektrischen Fensters ist abhängig vom ε
Die Materialdicke kann ein ganzzahliges Vielfaches der optimalen Dicke (Tabelle) betragen, wobei zu
beachten ist, dass die Mikrowellentransparenz mit zunehmender Materialdicke deutlich abnimmt.
Optimale Materialdicke
Werkstoff
PE; ε 2,3
r
PTFE; ε 2,1
r
PP; ε 2,3
r
Perspex; ε 3,1
r

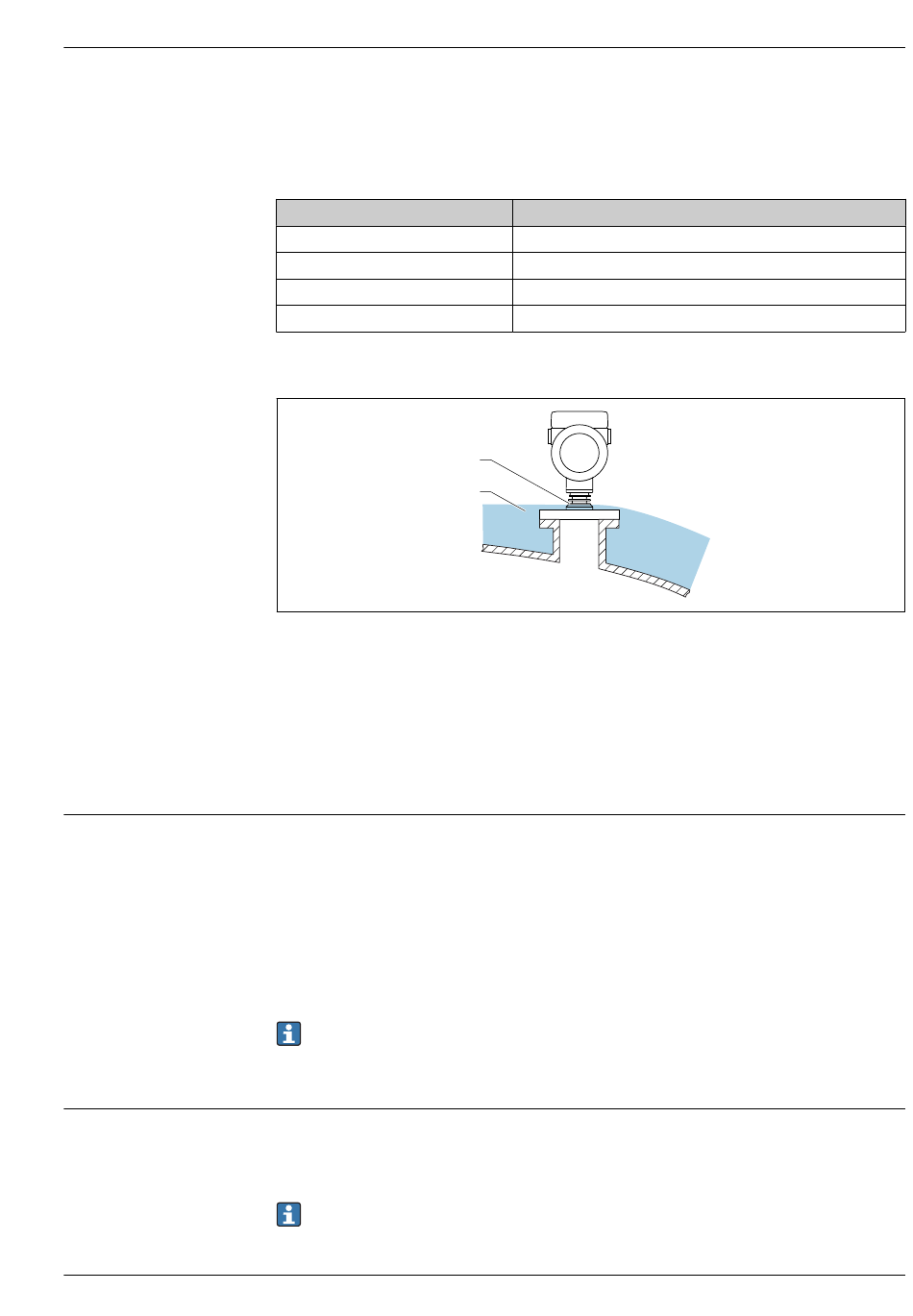

Behälter mit Wärmeisolierung
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei
hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit einzubeziehen. Die
Rippenstruktur (1) darf nicht isoliert werden.

Umgebung

Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren Prozess-
temperaturen verringert sich die zulässige Umgebungstemperatur.
• Ohne LCD-Anzeige:
• Standard: –40 ... +85 °C (–40 ... +185 °F)
• Optional bestellbar: –50 ... +85 °C (–58 ... +185 °F) mit Einschränkung der Lebensdauer und Per-
formance
• Optional bestellbar: –60 ... +85 °C (–76 ... +185 °F) mit Einschränkung der Lebensdauer und Per-
formance; unter –50 °C (–58 °F): Geräte können bleibend geschädigt werden
• Mit LCD Anzeige: –40 ... +85 °C (–40 ... +185 °F) mit Einschränkungen in den optischen Eigen-
schaften wie z. B. Anzeigegeschwindigkeit und Kontrast. Bis –20 ... +60 °C (–4 ... +140 °F) ohne
Einschränkungen verwendbar
Bei Betrieb im Freien mit starker Sonneneinstrahlung:
• Gerät an schattiger Stelle montieren.
• Direkte Sonneneinstrahlung vermeiden, gerade in wärmeren Klimaregionen.
• Eine Wetterschutzhaube verwenden (siehe Zubehör).
Die zulässige Umgebungstemperatur (T
temperaturbereich.
Bei Temperatur (T ) am Prozessanschluss gemessen, verringert sich die zulässige Umgebungstempe-
p
ratur (T ) .
a
Die folgenden Angaben berücksichtigen nur funktionale Aspekte. Für zertifizierte Geräteaus-
führungen kann es weitere Einschränkungen geben.
Optimale Materialdicke
1,25 mm (0,049 in)
1,30 mm (0,051 in)
1,25 mm (0,049 in)
1,10 mm (0,043 in)
1
2
) ist abhängig vom gewählten Gehäusematerial und Prozess-
a
des Materials.
r
A0046566
31
