Versorgungsspannung; Potentialausgleich - Endress+Hauser Micropilot FMR62B HART Technische Information

Micropilot FMR62B HART

Versorgungsspannung

Potentialausgleich

Endress+Hauser

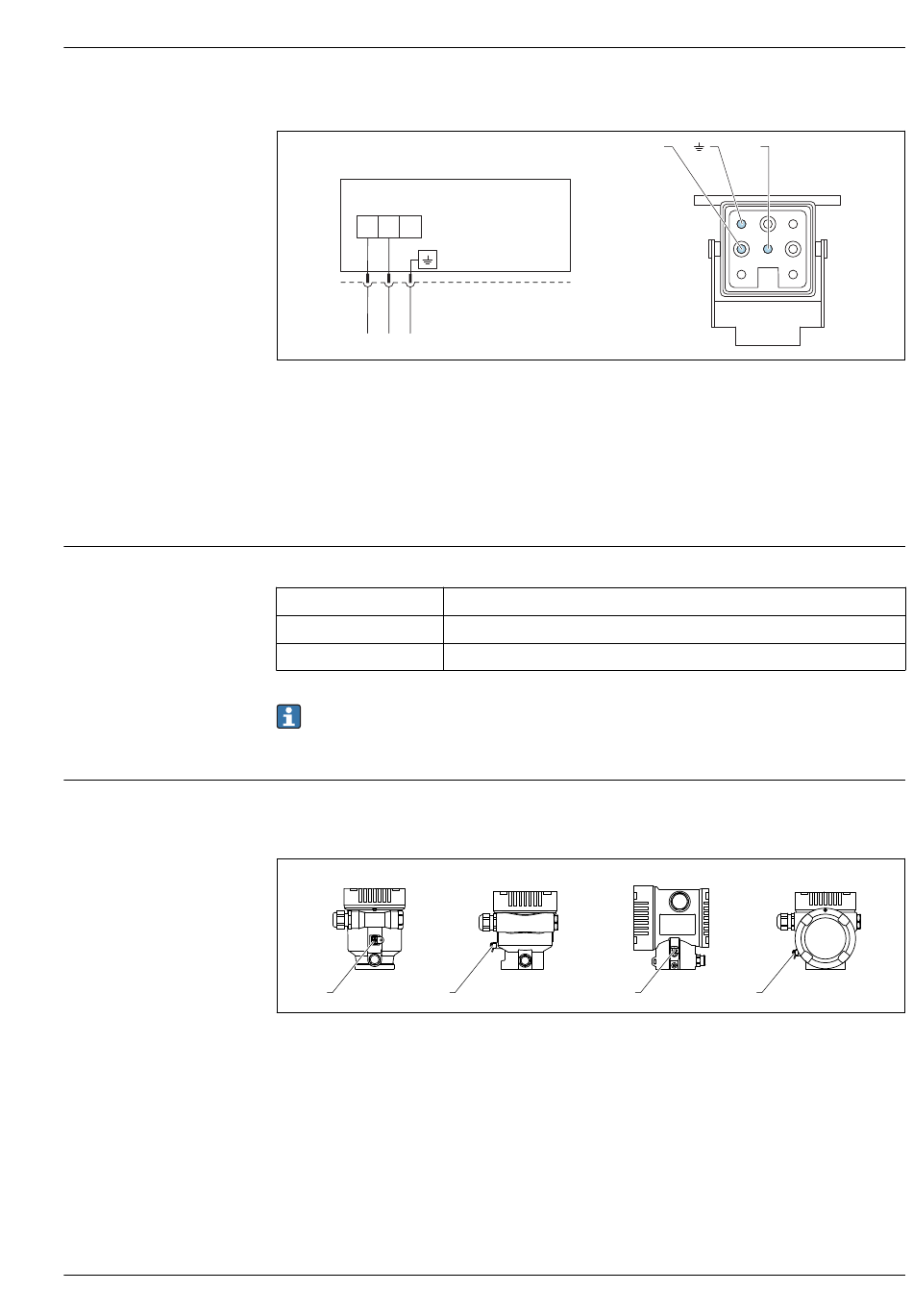

Messgeräte mit Harting-Stecker Han7D
A
+ –
Han7D
+
–
A Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D
B Sicht auf die Steckverbindung am Gerät
- braun
 grün/gelb
+ blau
Material
CuZn, Kontakte von Steckerbuchse und Stecker vergoldet
Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart
Ex-frei, Ex d, Ex e 10,5 ... 35 V
Ex i 10,5 ... 30 V
Nennstrom 4 ... 20 mA
Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2)und den jeweili-
gen Protokollspezifikationen genügen.
Gemäß IEC/EN61010-1 ist für das Gerät ein geeigneter Trennschalter vorzusehen
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät
angeschlossen wird.
A
1 1
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Zweikammer Gehäuse
D Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
B –
DC
DC
B C
1
+
8 7 6
1
2
5
3 4
A0041011
D
1
A0046583
17
