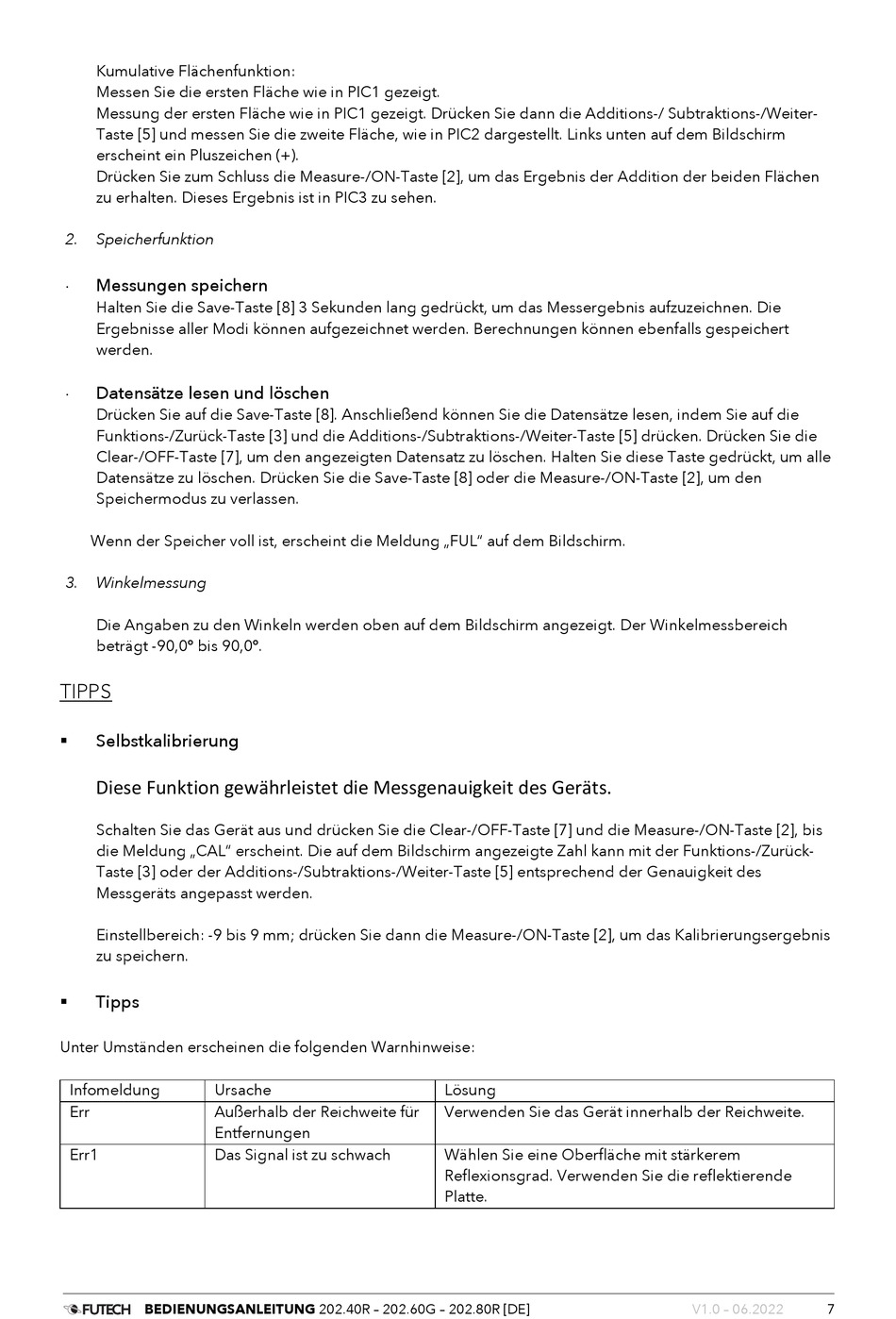

Kumulative Flächenfunktion:
Messen Sie die ersten Fläche wie in PIC1 gezeigt.
Messung der ersten Fläche wie in PIC1 gezeigt. Drücken Sie dann die Additions-/ Subtraktions-/Weiter-
Taste [5] und messen Sie die zweite Fläche, wie in PIC2 dargestellt. Links unten auf dem Bildschirm
erscheint ein Pluszeichen (+).
Drücken Sie zum Schluss die Measure-/ON-Taste [2], um das Ergebnis der Addition der beiden Flächen
zu erhalten. Dieses Ergebnis ist in PIC3 zu sehen.
2.
Speicherfunktion
×
Messungen speichern
Halten Sie die Save-Taste [8] 3 Sekunden lang gedrückt, um das Messergebnis aufzuzeichnen. Die
Ergebnisse aller Modi können aufgezeichnet werden. Berechnungen können ebenfalls gespeichert
werden.
×
Datensätze lesen und löschen
Drücken Sie auf die Save-Taste [8]. Anschließend können Sie die Datensätze lesen, indem Sie auf die
Funktions-/Zurück-Taste [3] und die Additions-/Subtraktions-/Weiter-Taste [5] drücken. Drücken Sie die
Clear-/OFF-Taste [7], um den angezeigten Datensatz zu löschen. Halten Sie diese Taste gedrückt, um alle
Datensätze zu löschen. Drücken Sie die Save-Taste [8] oder die Measure-/ON-Taste [2], um den
Speichermodus zu verlassen.
Wenn der Speicher voll ist, erscheint die Meldung „FUL" auf dem Bildschirm.
3.
Winkelmessung
Die Angaben zu den Winkeln werden oben auf dem Bildschirm angezeigt. Der Winkelmessbereich
beträgt -90,0° bis 90,0°.
TIPPS
Selbstkalibrierung
§
Diese Funktion gewährleistet die Messgenauigkeit des Geräts.
Schalten Sie das Gerät aus und drücken Sie die Clear-/OFF-Taste [7] und die Measure-/ON-Taste [2], bis
die Meldung „CAL" erscheint. Die auf dem Bildschirm angezeigte Zahl kann mit der Funktions-/Zurück-
Taste [3] oder der Additions-/Subtraktions-/Weiter-Taste [5] entsprechend der Genauigkeit des
Messgeräts angepasst werden.
Einstellbereich: -9 bis 9 mm; drücken Sie dann die Measure-/ON-Taste [2], um das Kalibrierungsergebnis
zu speichern.
Tipps
§
Unter Umständen erscheinen die folgenden Warnhinweise:
Infomeldung
Ursache
Err
Außerhalb der Reichweite für
Entfernungen
Err1
Das Signal ist zu schwach
BEDIENUNGSANLEITUNG 202.40R – 202.60G – 202.80R [DE]
Lösung
Verwenden Sie das Gerät innerhalb der Reichweite.
Wählen Sie eine Oberfläche mit stärkerem
Reflexionsgrad. Verwenden Sie die reflektierende
Platte.
V1.0 – 06.2022
7
