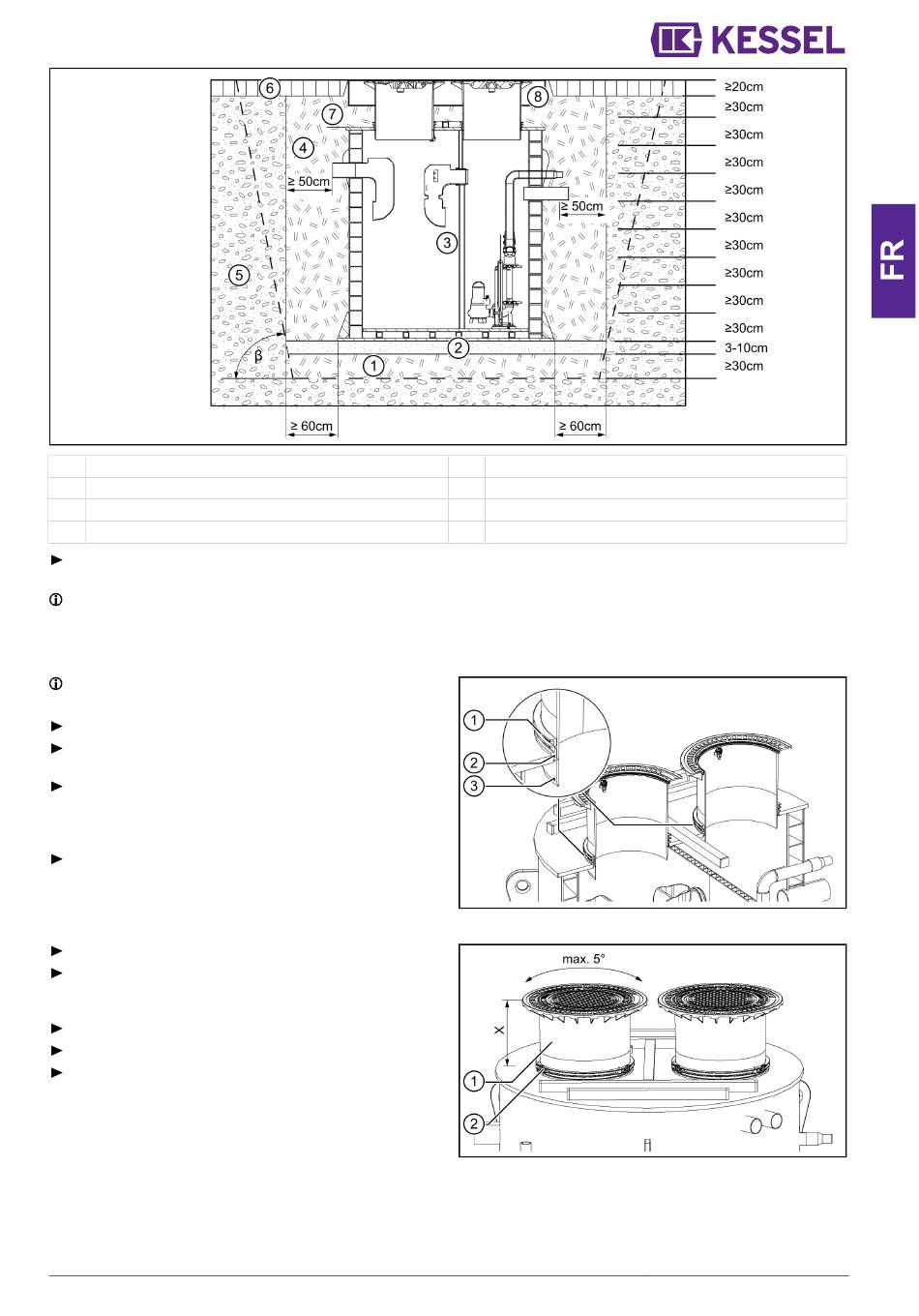

Kessel EasyClean ground Multi NS 4 Einbau- Und Betriebsanleitung Seite 61

(1) Couche de base (pierre concassée)
(2) Lit de la cuve (sable)
(3) Séparateur suivant le calcul statique
(4) Remblayage (pierre concassée)
Remblayer l'excavation avec de la pierre concassée (diamètre 0-16 mm), sur au moins 50 cm autour de la cuve en
veillant à compacter les matériaux de remblayage à 97 % Dpr tous les 30 cm(avec p. ex. une plaque vibrante).
L'angle d'inclinaison de l'excavation β doit être observé sur tout le pourtour.
L'affectation entre l'angle de friction intérieur φ du matériau de remblayage et l'angle d'inclinaison admissible de l'excava-
tion β doit être effectuée conformément à la norme EN 4124.
Montage de la rehausse
Ne pas mettre les rehausses en charge avant l'achève-
ment de la pose (dalle béton complètement durcie).
Insérer le joint à lèvre (2) dans l'ouverture.
Graisser la surface de contact avec la rehausse (joint à
lèvre).
Déterminer la profondeur de pose souhaitée par rapport
au bord supérieur du terrain. Insérer la rehausse (3) et la
fixer avec l'anneau de maintien (1). L'anneau de maintien
peut reposer à l'extérieur sur le joint à lèvre.
Procéder de la même manière pour la deuxième
rehausse.
Adapter les rehausses
Desserrer la vis (2) de l'anneau de maintien.
Régler la hauteur et l'inclinaison de la rehausse (1) afin
de l'adapter aux conditions locales.
Raccourcir si besoin la rehausse comme décrit ci-après.
Serrer de nouveau la vis (2).
Remettre le couvercle de protection en place.
Procéder de la même manière pour la deuxième
rehausse.
016-302_01
(5)
(6)
(7)
(8) Plaque de répartition de la charge (béton armé)
Instructions de pose et d'utilisation
Sol de fondation
Couche portante
Bord supérieur de la cuve
61 / 84
