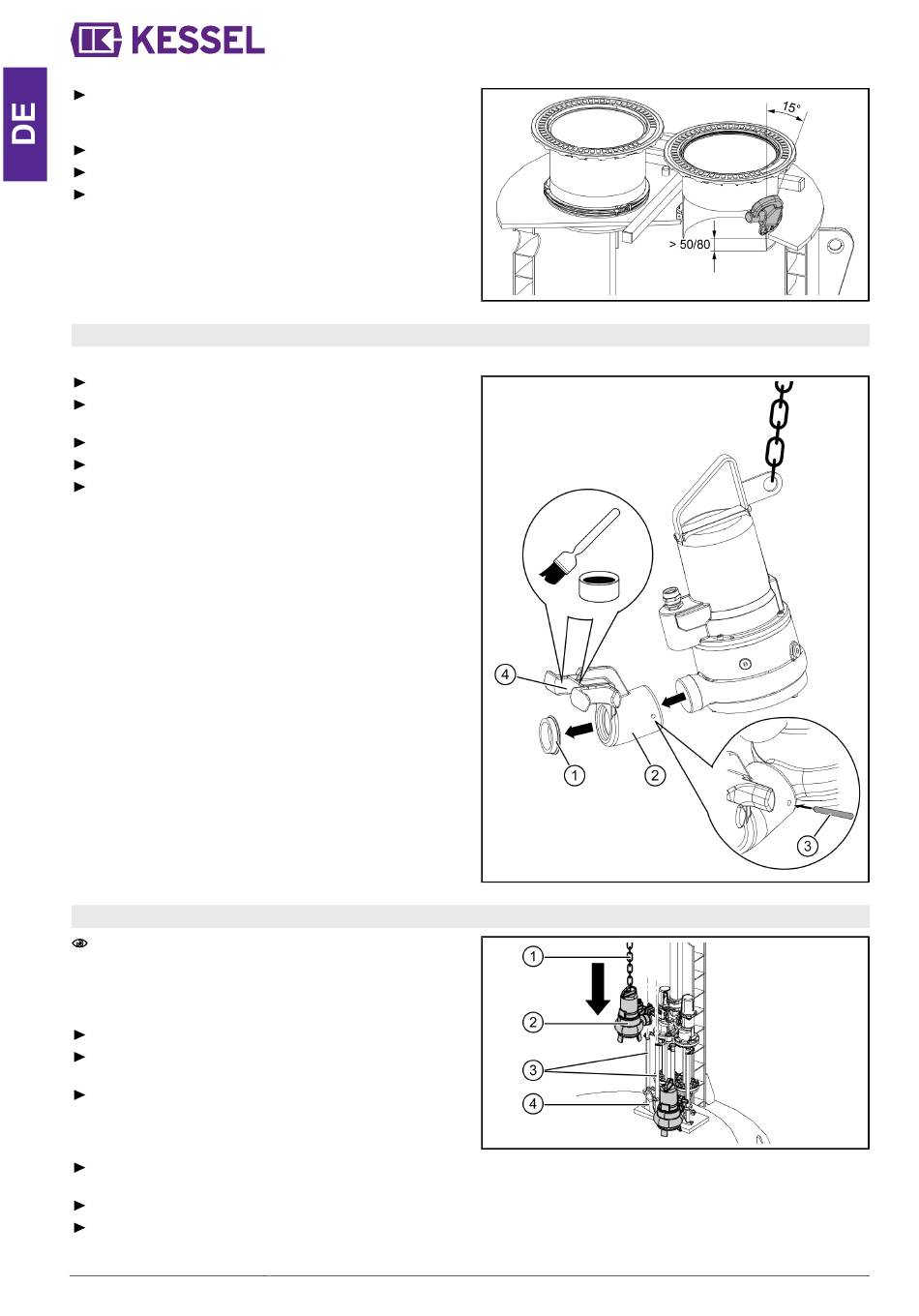

Aufsatzstück kürzen (optional)
Rundherum so anzeichnen, dass das Aufsatzstück min-
destens 5 cm (8 cm bei Montage von Sonic Control) in
den Deckel des Behälters hineinragt.
Mit Stichsäge (15°) ablängen.
Kanten entgraten.
Vorgehensweise ggf. für anderes Aufsatzstück wiederho-
len.
4.8 Pumpenkralle anbringen
Pumpe mit Gewindeanschluss
Klarwasser aus Behälter abpumpen.
Pumpenkralle (2) an Pumpe aufschrauben und mit
Madenschraube (3) sichern.
Dichtung (1) in Pumpenkralle (2) einlegen.
Kontaktfläche der Pumpenkralle (4) einfetten.
Dichtung einfetten.
4.9

Pumpen einbringen

Ketten für Pumpenmontage besorgen (Länge jeweils 2 m
für NS 4 und NS 7 mit 80 cm Einbautiefe) bzw. 3 m (NS
10 und NS 7 mit 120 cm Einbautiefe; Zugfestigkeit mind.
30 kg). Passenden Haken zur späteren Fixierung der Ket-
ten ebenfalls vorhalten.
Kette (1) an Pumpe (2) befestigen.
Eine für das Gewicht der Pumpe geeignete Hebehilfe (z.
Seilzug) bereitstellen.
Pumpe (2) in den Schacht einbringen. Dazu diese mit der
Hebehilfe an der Kette (1) langsam hinunterlassen, unten
an den Stangenführungen (3) einhängen und bis zum
Schachtboden hinunterlassen.
Sicherstellen, dass die Pumpe ordnungsgemäß auf dem
Fußkrümmer (4) aufsitzt.
Loses Ende der Kette provisorisch fixieren.
Vorgehensweise für andere Pumpe wiederholen.
12 / 84 Einbau- und Betriebsanleitung 016-302DE-EN-FR_01
