HOMCOM A90-128 Bedienungsanleitung Seite 4

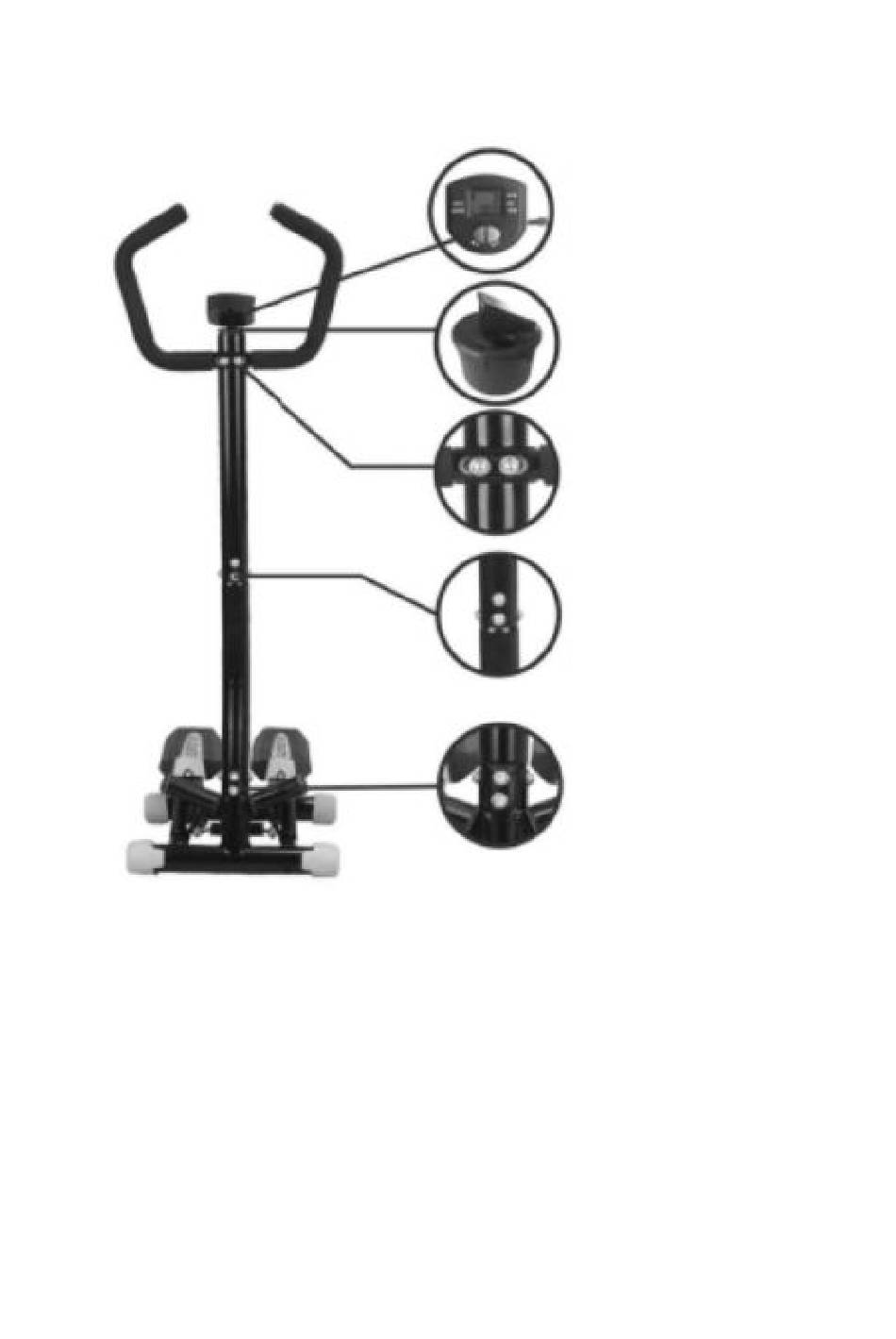

Produktinstallationsdiagramm
5. Schließen Sie den Induktionsfaden an
den Faden des elektronischen Zählers an
und setzen Sie den elektronischen Zähler
wie in der Abbildung angezeigt in den
Sockel ein.
4. Setzen Sie den
elektronischen Zählers
Abbildung angezeigt in das obere Rohr
ein und ziehen Sie ihn fest.
3. Befestigen Sie den Handlauf am
oberen Rohr und befestigen Sie ihn dann
mit der bogenförmigen Unterlegscheibe
und den Schrauben wie in der Abbildung
angezeigt und ziehen Sie ihn fest.
2. Führen Sie den Induktionsfaden durch
das obere Rohr und stecken Sie das
obere Rohr in das
Befestigen Sie dann
bogenförmigen Unterlegscheibe und den
Schrauben wie in
angezeigt und ziehen Sie sie fest.
1. Führen Sie den Induktionsfaden durch
das untere Rohr und stecken Sie das
untere Rohr in den
Befestigen Sie dann
bogenförmigen Unterlegscheibe und den
Schrauben wie in
angezeigt und ziehen Sie sie fest.
Sockel des
wie in der
untere Rohr.
mit der
der Abbildung
Hauptmotor.
mit der
der Abbildung
