- Seite 1 INan005_DE A90-234 PRODUKTBESCHREIBUNGEN LAUFBAND READ AND SAVAE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhalt Seite SICHERHEITS-INFORMATIONEN ------------------------------------------------------ SICHERHEITSHINWEISE ----------------------------------------------------------------- Explosionszeichnungen - Ansichten ---------------------------------------------------- Explosionszeichnungsdetails -Ansichten ----------------------------------------------- PRODUKTEINFÜHRUNGEN ------------------------------------------------------------- PRODUKTEINFÜHRUNGEN ------------------------------------------------------------- MONTAGEVERFAHREN ------------------------------------------------------------------ SPORT-RATSCHLÄGE UND RICHTLINIEN ----------------------------------------- STRECKÜBUNGEN ------------------------------------------------------------------------- BEDIENUNGSANLEITUNGEN------------------------------------------------------------ FEHLERBEHEBUNG------------------------------------------------------------------------ PRODUKT-WARTUNG---------------------------------------------------------------------- ~ 2 ~... -
Seite 3: Sicherheits-Informationen
SICHERHEITS-INFORMATIONEN HINWEIS: Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Laufband in Betrieb nehmen, und achten Sie insbesondere auf die folgenden Sicherheitsvorkehrungen. Das Laufband ist nur für den Gebrauch in Innenräumen geeignet. Verwenden Sie das Laufband nicht in jeglichem gewerblichen, vermieteten oder institutionellen Einrichtungen. ... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte stellen Sie sicher, dass die folgenden Sicherheitshinweise stets eingehalten werden. Die Nichtbeachtung dieser Hinweise kann schwere Verletzungen verursachen. Bitte NICHT: - das Laufband verwenden, wenn die äußere Schale rissig ist, sich löst (innere Struktur freigelegt) oder sich geschweißte Teile lösen ... -
Seite 5: Explosionszeichnungen - Ansichten
Explosionszeichnungen - Ansichten ~ 5 ~... -
Seite 6: Explosionszeichnungsdetails -Ansichten
Explosionszeichnungsdetails -Ansichten Nr. Artikelbezeichnung Stck. Artikelbezeichnung Stck. Schweißung des 36 Netzkabel-Schnalle Hauptrahmens Linke Steigrohrschweißung 37 Stromkabel Schweißung des rechten 38 Wippschalter Steigrohrs Handgriff-Schweißung 39 Selbstrückstellender Sitz Motorhalterung 40 Sicherheitsschlossschalter Vordere Rolle 41 Sicherheitsschlosszunge Hintere Rolle 42 Zylinderhalbschraube mit Innensechskant M8x105 Trittbrett 43 Zylindervollschraube mit Innensechskant M8x55 Motor... - Seite 7 16 Steigrohr innere Abdeckung 50 Zylinderschraube mit Innensechskant M8x25 Elektronische Innensechskant-Vollgewindeschraube mit Oberflächenschale Innensechskant M12x40 Elektronisches 52 Innensechskantschraube M8x16 Uhrengehäuse Elektronischer 53 Sechskantmutter M8 Oberflächenaufkleber 20 Oberes Schild 54 Gebogene Dichtung 21 Elektronische Uhr PCB Linsenkopf-Blechschrauben mit Kreuzschlitz 2,2x6,5 Linsenkopf-Blechschrauben mit Kreuzschlitz 22 Sicherheitsschlosseisen 2,2x16 Linsenkopf-Blechschrauben mit Kreuzschlitz...
-
Seite 8: Produkteinführungen

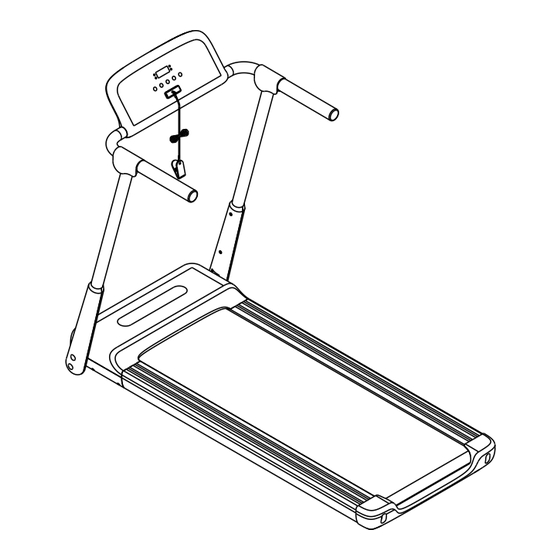

PRODUKTEINFÜHRUNGEN Digitales Messgerä t Griffhü lle Rechte Armlehne Griffhü lle Sicherheitsschlü ssel Linker Handlauf Sicherheitsschloss Rechter Steiger Linker Steiger Rechte Seitenleiste Oberes Schild Laufband Verstellbares Fuß polster Verstellbares Fuß polster Unteres Schild Linke Seitenleiste Verstellbares Fuß polster Hinterer Reitstock Verstellbares Fuß polster Packliste: Name Menge... -
Seite 9: Produkteinführungen
PRODUKTEINFÜHRUNGEN Technische Parameter Funtionelle Spannung 220V 50Hz Maximale Belastung 100Kg Gesamtabmessungen L1378mmxB677mmxH1113mm Lauffläche 1100mmx400mm Motor-Spitzenleistung 1,5PS Geschwindigkeit 1,0 - 12,0Km/Std Steueranzeige Elektrischer Zähler Gewicht 32Kg Ersatzteilliste Name Menge Hinweise M8*16 Innensechskantschraube Befestigung des linken und rechten Steigers Φ9 Gebogene Dichtung Befestigung des linken und rechten Steigers 5-mm-Innensechskantschlüssel... -
Seite 10: Montageverfahren
MONTAGEVERFAHREN 1. Entnehmen Sie das Laufband aus dem Verpackungskarton und legen Sie es flach auf einen Teppich oder einem Kissen. Nehmen Sie den 6-mm-Schraubenschlüssel und führen Sie ihn in das Loch ein und drehen Sie 3 bis 4 Mal gegen den Uhrzeigersinn (wie in Schritt ① dargestellt). Ziehen Sie die Lenkerhüllen ②, die an der Schnittstelle des linken und rechten Lenkers geklebt sind, nach oben und legen Sie sie zur späteren Verwendung beiseite. -
Seite 11: Sport-Ratschläge Und Richtlinien
über dem Rohr auszurichten, und drücken Sie sie in das Rohr (mit dem großen Kopf auf das Gerät ausgerichtet). 7. Erweitern Sie die elektronische Tabelle auf einen geeigneten Winkel, (Schritt ⑪) 8. Setzen Sie das Sicherheitsschloss“ (Schritt ⑫) in die gelbe Box der elektronischen Tafel ein und montieren Sie es nach Fertigstellung. -
Seite 12: Streckübungen
STRECKÜBUNGEN 1. Abwärts strecken Beugen Sie Ihre Knie leicht und beugen Sie Ihren Körper langsam, um Ihren Rücken und Ihre Schultern zu entspannen. Versuchen Sie, Ihre Zehen mit den Händen zu berühren. 10-15 Sekunden halten, dann entspannen. Drei Mal wiederholen (siehe Abbildung 1) 2. -
Seite 13: Bedienungsanleitungen
BEDIENUNGSANLEITUNGEN Wie wird das Laufband montiert? 1. Nach dem Einschalten der Stromversorgung, prüfen Sie bitte, ob sich das Gerät in einem funktionsfähigem Zustand befindet. 2. Das Gerät hat eine Laufgeschwindigkeit von 1-12Km/h 3. Klipsen Sie das Sicherheitsschloss an die Lasche an der Brust des Benutzers. 4. -
Seite 14: Energiesparmodus
BEDIENUNGSANLEITUNGEN 1. Die LED-Anzeige zeigt die folgenden Funktionen an: Zeit/Geschwindigkeit/Entfernung/Kalorienanzeiger: Sekunden Verzögerung. Zeit-, Geschwindigkeits-, Entfernungs- und Kaloriendatenanzeige, Zeitanzeigebereich: 0:00-99:59, Entfernungsanzeigebereich: 0,00-99,99. Geschwindigkeitsanzeigenbereich 1-12,0 Kalorienanzeigebereich: 0,00-999,9 2. Funktionstaste elektronischen Uhr: 4KM, Geschwindigkeit+, Geschwindigkeit-, Stopp, Start a) 4Km: Nach dem Hochfahren kann anhand Drücken dieser Taste die Geschwindigkeit des Laufbands jederzeit auf 4km/h begrenzt werden. -
Seite 15: Fehlerbehebung
FEHLERBEHEBUNG Bitte wenden Sie sich an Ihren Hä ndler, falls Sie zusätzliche Fragen haben. Fragen Mögliche Ursachen Wartungsmethose Es ist nicht angeschlossen Den Stecker in Steckdose einstecken Der Strom ist nicht eingeschaltet Schalten Sie den Netzschalter ein Sicherheitsschloss Bringen Sie das Sicherheitsschloss in Das Laufband funktioniert verrutscht die richtige Position... -
Seite 16: Schmierung
PRODUKT-WARTUNG 1. SCHMIERUNG Nachdem das Laufband einige Zeit lang benutzt wurde, muss es mit dem mitgelieferten speziellen Methyl-Silikonöl geschmiert werden. Empfehlung： Einmal alle 6 Monate schmieren 1 Stunde oder weniger pro Woche Einmal alle 3 Monate schmieren Weniger als 3 Stunden pro Woche ... - Seite 17 PRODUKTWARTUNG EINSTELLUNG DER LAUFBANDABWEICHUNG Bei allen Laufbändern muss das Laufband vor der Lieferung und nach der Montage eingestellt werden. Das Laufband kann nach einer Nutzungszeit abweichen, was auf folgende Grü nde zurückzuführen sein kann ① der Hauptteil ist nicht glatt platziert. ②...
- Seite 18 Anpassungsschritte: ① Stellen Sie die Parallelität Schrauben zur Schrauben zur Einstellung der Parallelitä t des Motors Riemenspannung des Motors mit einem Schraubenschlüssel ein. Motor. Drehen Sie den Bolzen eine halbe Umdrehung gegen Riemen den Uhrzeigersinn. ② Drehen Sie die Riemenspannschrauben im vordere Rolle Uhrzeigersinn um einen halben Kreis.
