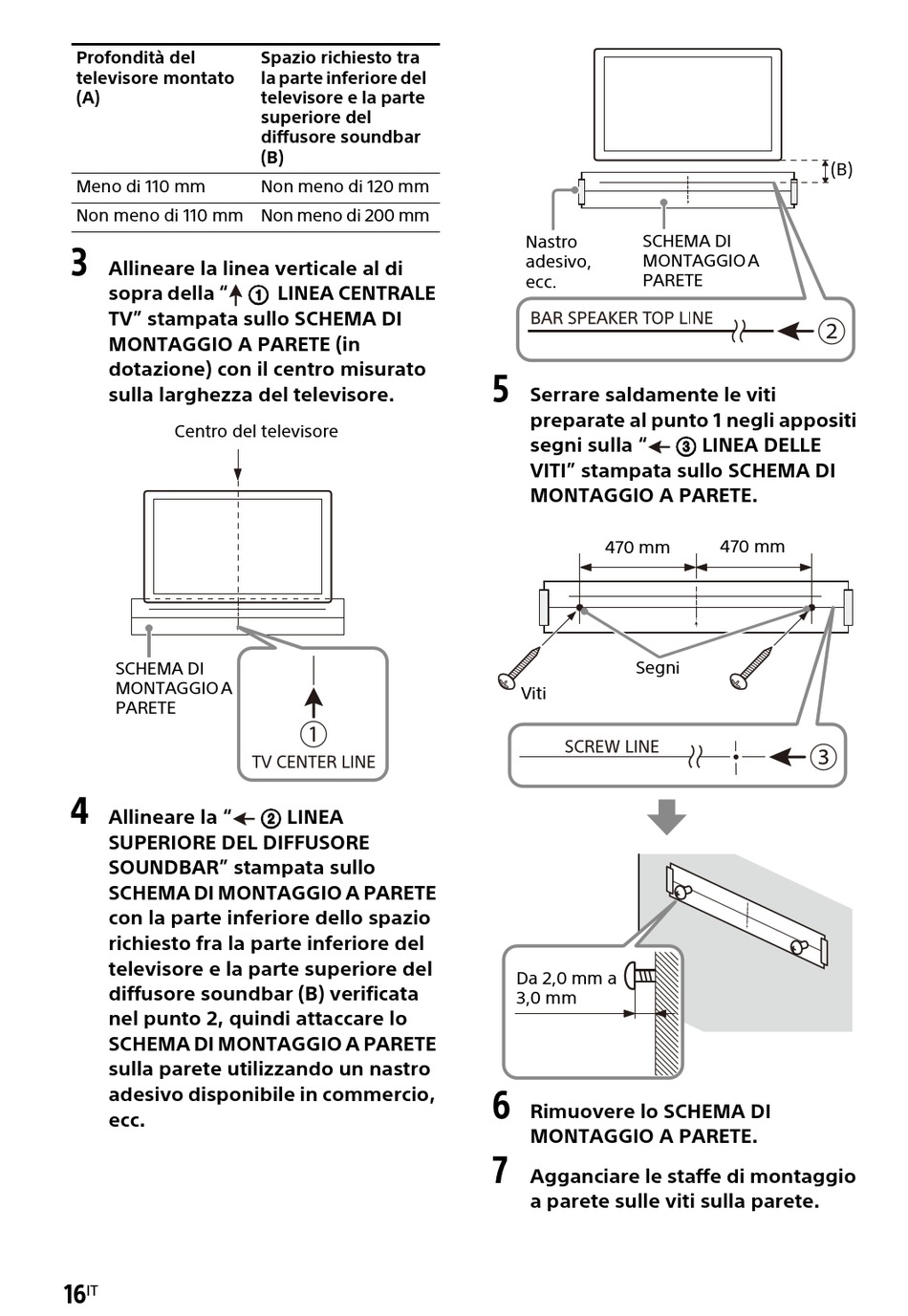

Profondità del
televisore montato
(A)
Meno di 110 mm
Non meno di 110 mm Non meno di 200 mm
3
Allineare la linea verticale al di
sopra della "  LINEA CENTRALE
TV" stampata sullo SCHEMA DI
MONTAGGIO A PARETE (in
dotazione) con il centro misurato
sulla larghezza del televisore.
Centro del televisore
SCHEMA DI
MONTAGGIO A
PARETE
4
Allineare la "
SUPERIORE DEL DIFFUSORE
SOUNDBAR" stampata sullo
SCHEMA DI MONTAGGIO A PARETE
con la parte inferiore dello spazio
richiesto fra la parte inferiore del
televisore e la parte superiore del
diffusore soundbar (B) verificata
nel punto 2, quindi attaccare lo
SCHEMA DI MONTAGGIO A PARETE
sulla parete utilizzando un nastro
adesivo disponibile in commercio,
ecc.
16
IT
Spazio richiesto tra
la parte inferiore del
televisore e la parte
superiore del
diffusore soundbar
(B)
Non meno di 120 mm
 LINEA
SCHEMA DI
Nastro
MONTAGGIO A
adesivo,
PARETE
ecc.
5
Serrare saldamente le viti
preparate al punto 1 negli appositi
segni sulla "
VITI" stampata sullo SCHEMA DI
MONTAGGIO A PARETE.
470 mm
Segni
Viti
Da 2,0 mm a
3,0 mm
6
Rimuovere lo SCHEMA DI
MONTAGGIO A PARETE.
7
Agganciare le staffe di montaggio
a parete sulle viti sulla parete.
(B)
 LINEA DELLE
470 mm
