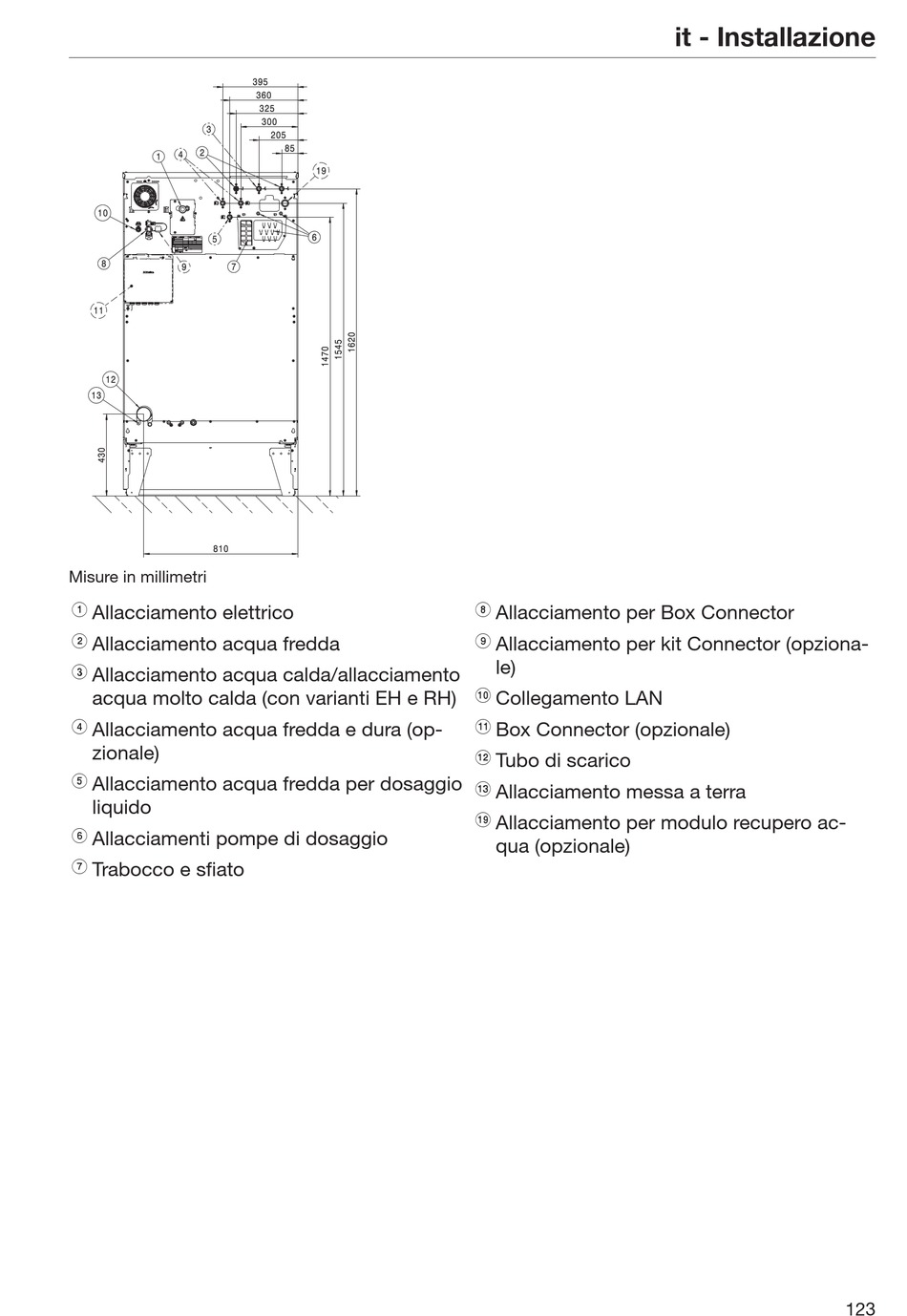

Miele PWM 920 EL/RH Installationsplan Seite 123

Misure in millimetri
a
Allacciamento elettrico
b
Allacciamento acqua fredda
c
Allacciamento acqua calda/allacciamento
acqua molto calda (con varianti EH e RH)
d
Allacciamento acqua fredda e dura (op-
zionale)
e
Allacciamento acqua fredda per dosaggio
liquido
f
Allacciamenti pompe di dosaggio
g
Trabocco e sfiato
h
Allacciamento per Box Connector
i
Allacciamento per kit Connector (opziona-
le)
j
Collegamento LAN
k
Box Connector (opzionale)
l
Tubo di scarico
m
Allacciamento messa a terra
s
Allacciamento per modulo recupero ac-
qua (opzionale)
it - Installazione
