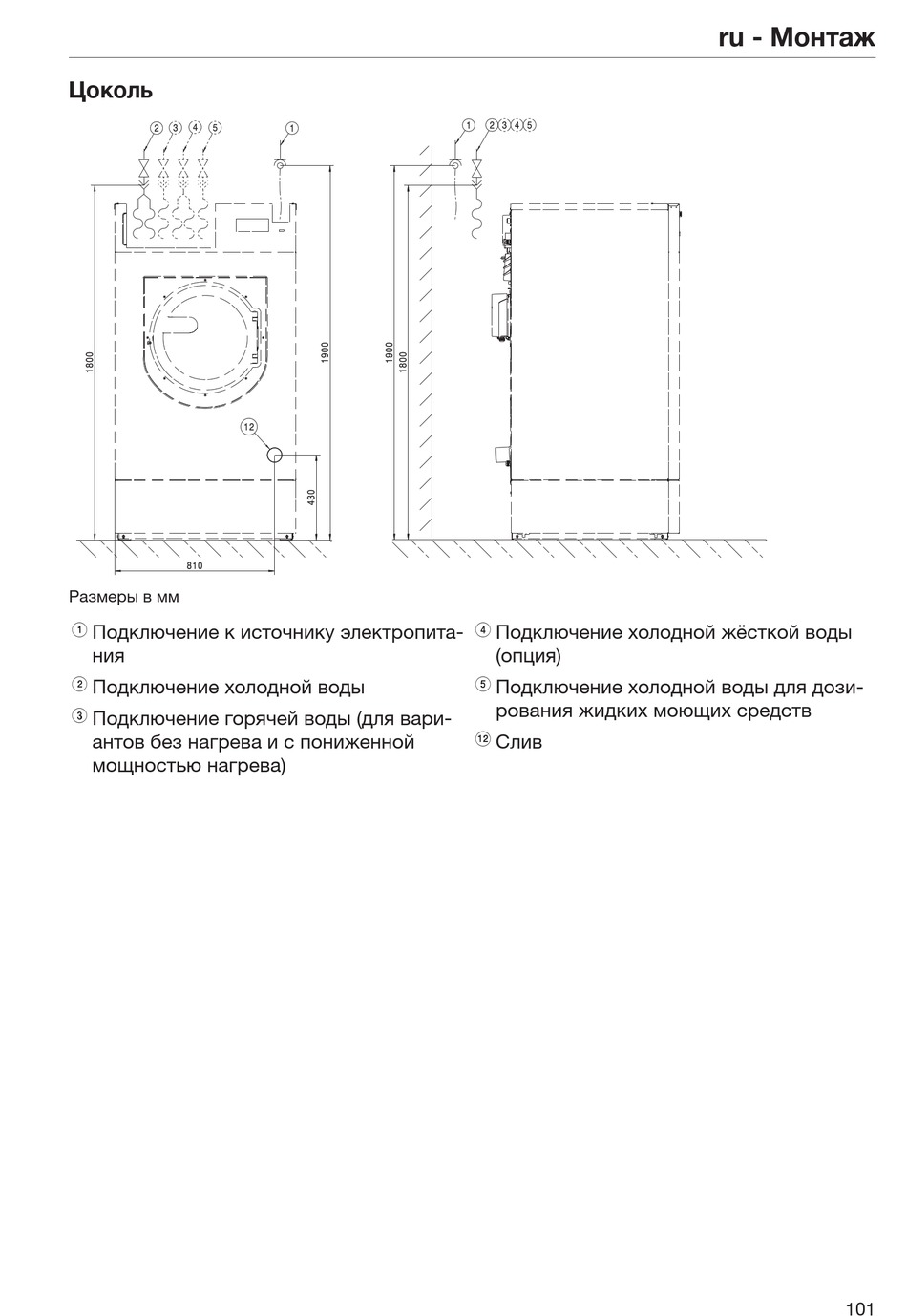

Цоколь
Размеры в мм
a
Подключение к источнику электропита-
ния
b
Подключение холодной воды
c
Подключение горячей воды (для вари-
антов без нагрева и с пониженной
мощностью нагрева)
d
Подключение холодной жёсткой воды
(опция)
e
Подключение холодной воды для дози-
рования жидких моющих средств
l
Слив
ru - Монтаж
101
