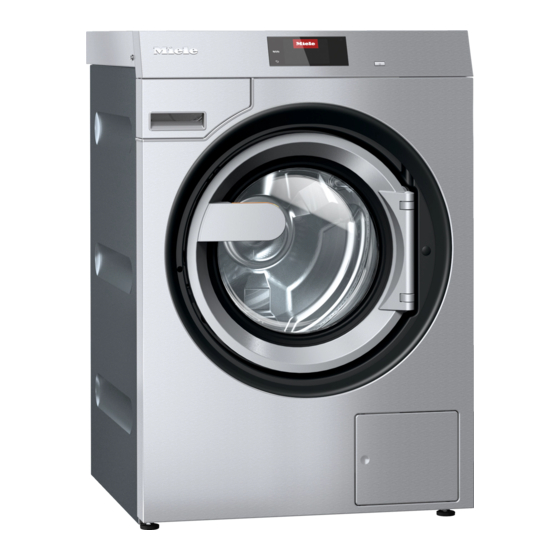

Miele PWM 909 Kurzgebrauchsanweisung
Gewerbliche waschmaschine
Vorschau ausblenden
Andere Handbücher für PWM 909:
- Programmübersicht (507 Seiten) ,
- Gebrauchs- und aufstellanweisung (76 Seiten) ,
- Installationsplan (227 Seiten)
Verwandte Anleitungen für Miele PWM 909
Inhaltszusammenfassung für Miele PWM 909

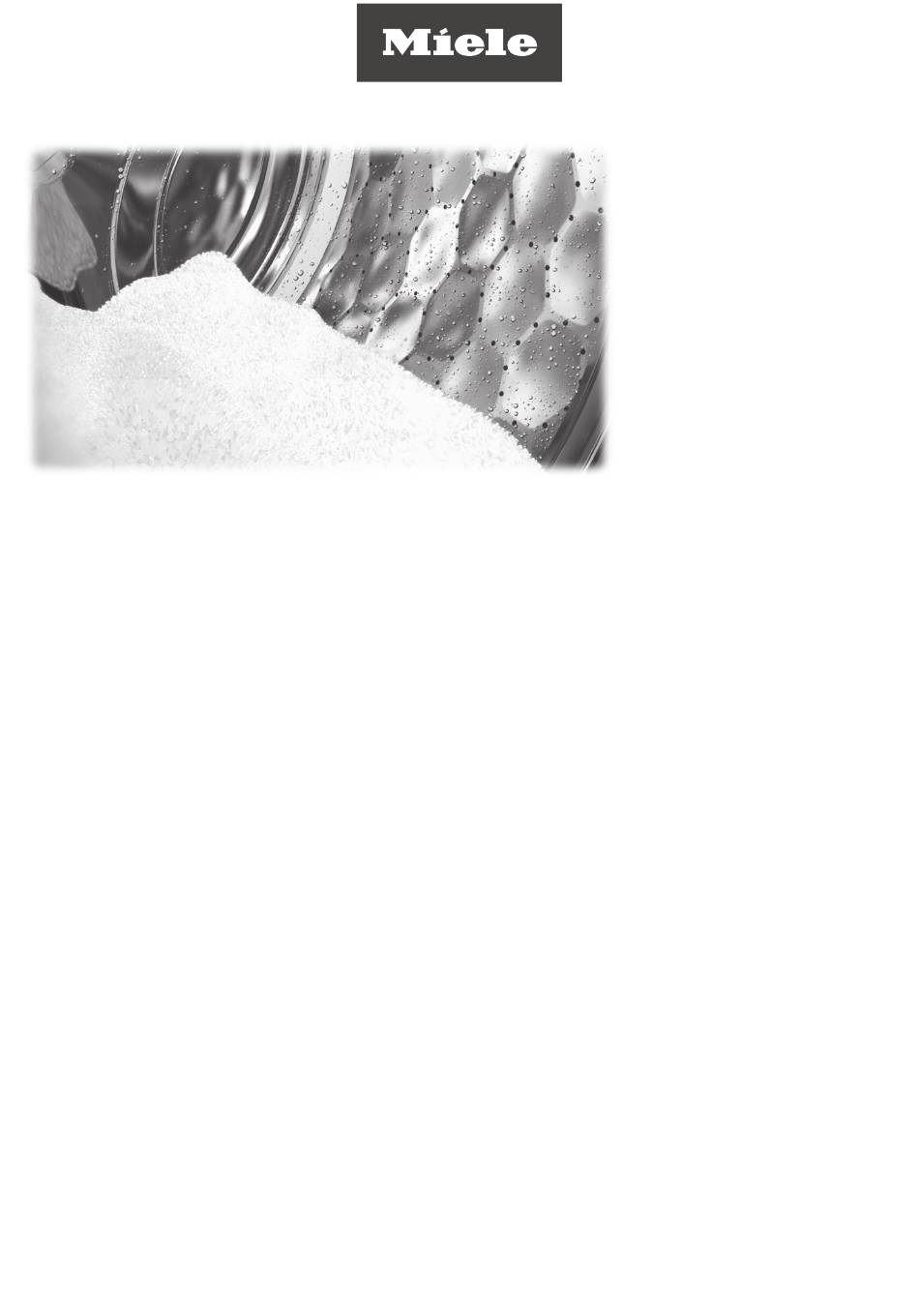

- Seite 1 PWM 909 Kurzgebrauchsanweisung Gewerbliche Waschmaschine Quick Start Guide Commercial washing machine Mode d'emploi abrégé Lave-linge professionnels Istruzioni d'uso brevi Lavatrice industriale Gebruiksaanwijzing en opstellingsinstructies Professionele wasma- chine M.-Nr. 12 417 900...
- Seite 2 de ............................en ............................42 fr ............................79 it ............................117 nl ............................155...
-
Seite 3: Inhaltsverzeichnis
de - Inhalt Sicherheitshinweise und Warnungen ................Erweiterte Dokumentation....................Bestimmungsgemäße Verwendung .................. Vorhersehbare Fehlanwendung..................Technische Sicherheit ....................... Sachgemäßer Gebrauch ....................Chlor und Bauteilschäden ....................10 Zubehör ..........................11 Entsorgung des Altgerätes.................... 11 Maschinenbeschreibung ....................12 Maschinenbeschreibung ....................12 Bedienblende ........................13 Bedienung ........................ - Seite 4 - Inhalt Technische Daten ......................38 Gerätedaten PWM 909 ...................... 38 Elektroanschluss ......................38 Aufstellmaße PWM 909....................38 Gewicht und Bodenbelastung ..................38 Emissionswerte ......................38 WLAN ..........................38 Produktsicherheit ......................39 EU-Konformitätserklärung....................39...
-
Seite 5: Sicherheitshinweise Und Warnungen
Hinweise für den Einbau, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden an der Waschmaschine. Miele weist ausdrücklich darauf hin, das Kapitel zur Installation der Waschmaschine sowie die Sicherheitshinweise und Warnungen un- bedingt zu lesen und zu befolgen. -
Seite 6: Vorhersehbare Fehlanwendung
de - Sicherheitshinweise und Warnungen Die Waschmaschine ist nicht für den Gebrauch im Außenbereich bestimmt. Stellen Sie die Waschmaschine nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen. Die Zuver- lässigkeit der Elektronik kann durch Temperaturen unter dem Gefrier- punkt abnehmen. -
Seite 7: Technische Sicherheit
Es ist sehr wichtig, dass diese grund- legende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Ge- bäudeinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden. - Seite 8 Waschmaschine bei Wasseraustritt sofort vom Stromnetz! Defekte Bauteile dürfen nur gegen Miele Originalersatzteile ausge- tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen. Für diese Waschmaschine gilt das Vorschriften- und Regelwerk der Deutschen Gesetzlichen Unfallversicherung (DGUV).
-
Seite 9: Sachgemäßer Gebrauch
Falls Ihre Waschmaschine dennoch so stark verkalkt sein sollte, dass ein Entkalken notwendig wird, verwenden Sie Spezial-Entkalkungsmittel mit Korrosionsschutz. Diese Spezial- Entkalkungsmittel erhalten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Entkalkungsmittels streng ein. -
Seite 10: Chlor Und Bauteilschäden
de - Sicherheitshinweise und Warnungen Lagern oder verwenden Sie in der Nähe der Waschmaschine kein Benzin, Petroleum oder sonstige leicht entzündliche Stoffe. Benutzen Sie den Maschinendeckel nicht als Ablagefläche. Brand- und Explosionsgefahr! Lagern Sie auf dem Maschinendeckel keine Chemikalien (flüssige Waschmittel, Waschhilfsmittel). -
Seite 11: Zubehör
Rest-Aktivchlor in der Wäsche verbleibt. Zubehör Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Entsorgung des ... -
Seite 12: Maschinenbeschreibung
de - Maschinenbeschreibung Maschinenbeschreibung ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ④ ⑪ ⑮ ③ ② ⑯ ⑫ ⑫ ⑱ ① ⑰ ⑬ ⑭ Klappe für Laugenfilter und Laugenpumpe bzw. Ablaufventil Fülltür Türgriff Waschmittel-Einspülkasten Display (weitere Informationen erhalten Sie im Kapitel „Bedienung“) Elektroanschluss Schnittstelle für Connector-Box Schnittstelle für LAN... -
Seite 13: Bedienblende
de - Maschinenbeschreibung Bedienblende ① ② ③ ④ ⑤ ⑥ Sensortaste Sprache Optische Schnittstelle Zur Auswahl der aktuellen Bedienerspra- Für den Kundendienst. che. Taste Nach Programmende wird wieder die Be- Zum Ein- und Ausschalten der Waschma- treibersprache angezeigt. schine. Sensortaste zurück Schaltet eine Ebene im Menü... -
Seite 14: Bedienung
de - Bedienung Sensortasten und Touchdisplay Die Sensortasten , und Start/Stop sowie die Darstellungen im Display reagieren auf Fingerkontakt. Jede Berührung wird mit ei- nem Tastenton bestätigt. Sie können die Lautstärke des Tastentons verändern oder ausschalten (siehe Kapitel „Betreiberebene“). Das Bedienfeld mit den Sensortasten und dem Touchdisplay kann durch spitze oder scharfe Gegenstände wie z. B. -
Seite 15: Beispiele Für Die Bedienung
de - Bedienung Beispiele für die Bedienung Auswahllisten Menü „Programme“ (Einfachauswahl) Programme 11:02 Kochwäsche Buntwäsche intensiv Buntwäsche Buntwäsche Eco kurz Sie können nach links oder rechts scrollen, indem Sie über den Bild- schirm streichen. Legen Sie dabei den Finger auf das Touchdisplay und bewegen Sie den Finger in die gewünschte Richtung. - Seite 16 de - Bedienung Zahlenwerte ein- In einigen Menüs können Zahlenwerte eingestellt werden. stellen In folgendem Beispiel wird die Einstellung der Tageszeit vorgenom- men. Wie Sie in diese Ebene gelangen, wird im Kapitel „Betreiber- ebene“ beschrieben. Tageszeit 12 00 Geben Sie Zahlen durch Streichen nach oben oder unten ein.
-
Seite 17: Waschen Vorbereiten
de - Bedienung Pull-down-Menü In folgendem Beispiel wird die Anzeige zu einem laufenden Wasch- programm beschrieben. Wie Sie in diese Ebene gelangen, wird in dem Kapitel „Programmstart - Programmende“ beschrieben. Status 11:02 2:27 Restzeit Kochwäsche Waschen und Heizen ... -
Seite 18: Allgemeine Tipps
de - Bedienung Flecken vorbe- Entfernen Sie vor dem Waschen eventuelle Flecken auf den Textili- handeln en. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Schäden durch lösemittelhaltige Reinigungsmittel. Reinigungs- benzin, Fleckenmittel usw. kann Kunststoffteile beschädigen. Ach- ten Sie bei der Behandlung von Textilien darauf, dass keine Kunst- stoffteile vom Reinigungsmittel benetzt werden. -
Seite 19: Waschmaschine Beladen Und Einschalten
de - Bedienung Waschmaschine beladen und einschalten Waschmaschine Waschmaschine vorbereiten. beladen Schalten Sie die Waschmaschine mit der Taste ein. Der Willkommensbildschirm leuchtet auf. Öffnen Sie die Fülltür am Türgriff. Legen Sie die Wäsche auseinandergefaltet und locker in die Trom- ... - Seite 20 de - Bedienung Achten Sie darauf, dass keine Wäschestücke zwischen Fülltür und Einfüllöffnung eingeklemmt werden. Schließen Sie die Fülltür durch Zudrücken in die Vorrastung. Die Fülltür rastet ein, ist aber noch nicht verriegelt. Das Verriegeln der Fülltür erfolgt automatisch, sobald die Maschine gestartet wird.
-
Seite 21: Waschen Mit Einspülkasten
de - Bedienung Waschen mit Einspülkasten Waschmittelzuga- be über den Ein- spülkasten Für die Standardprogramme Pulverwaschmittel für die Hauptwä- sche in Einspülschale geben. Wenn gewünscht, Waschmittel für die Vorwäsche in Einspülschale , Schönungsmittel in die vordere Einspülschale geben. Extraspülen Separates Weich- Wählen Sie das Programm ... -
Seite 22: Waschmitteldosierung
de - Bedienung Waschmitteldo- sierung Waschmitteldosie- Eine Überdosierung ist grundsätzlich zu vermeiden, da sie zur erhöh- rung ten Schaumbildung führt. - Keine stark schäumenden Waschmittel verwenden. - Angaben des Waschmittelherstellers berücksichtigen. Die Dosierung ist abhängig von: - der Wäschemenge - der Wasserhärte - dem Verschmutzungsgrad der Wäsche Dosiermenge Berücksichtigen Sie die Wasserhärte und die Angaben des Wasch-... -
Seite 23: Programmeinstellungen Wählen
de - Bedienung Favoriten Favoriten Alternativ können Sie ein Programm im Menü auswählen. 11:02 Programme Favoriten Betreiber Berühren Sie den Auswahlbereich Favoriten 11:02 Favoriten Kochwäsche Buntwäsche Eco kurz 60 °C 60 °C Buntwäsche Pflegeleicht... - Seite 24 de - Bedienung Drücken Sie das Symbol Das Display wechselt in das Menü Übersicht...
- Seite 25 de - Bedienung Temperatur wäh- Sie können die voreingestellte Temperatur eines Waschprogramms ändern. Berühren Sie den Auswahlbereich Temperatur (°C) 11:02 Übersicht 9,0/9,9 kg 1300 U/Min Kochwäsche °C Extras 0:56 Std Timer Details 11:02 Temperatur in °C Feiner einstellen Wählen Sie die gewünschte Temperatur aus den Voreinstellungen.
-
Seite 26: Programmstart - Programmende
de - Bedienung Drehzahl wählen Sie können die voreingestellte Schleuderdrehzahl eines Waschpro- gramms ändern. Berühren Sie den Auswahlbereich Drehzahl (U/Min) 11:02 Übersicht 9,0/9,9 kg 1300 U/Min Kochwäsche °C Extras 0:56 Std Timer Details 11:02 Drehzahl in U/Min 1000 1100... - Seite 27 de - Bedienung Status 11:02 2:27 Restzeit Kochwäsche Waschen und Heizen Programm-Info Tipp: Im Pull-down-Menü können Sie sich die gewählte Temperatur, Schleuderdrehzahl und die gewählten Extras anzeigen lassen. Wenn eine Startvorwahlzeit ( Timer) gewählt wurde, wird diese im Display links unten angezeigt.
-
Seite 28: Was Tun, Wenn
de - Was tun, wenn ... Störungshilfe Notentriegelung der Tür bei Spannungsausfall Die Fülltür lässt sich nicht öffnen. Achtung! Gefahr durch drehende Trommel und Verbrühungsgefahr. Vor Ansetzen des Torxschlüssels ist sicherzustellen, dass die Maschine spannungsfrei ist, die Trommel stillsteht und sich kein Wasser in der Maschine befindet. Drehen Sie das Entriegelungselement mit Innensechskant mit einem Torxschlüssel T 40 ... -
Seite 29: Kundendienst
de - Was tun, wenn ... Kundendienst Bei Störungen benachrichtigen Sie bitte den Werkkundendienst. Der Kundendienst benötigt Modell, Seriennummer (SN) und Materialnummer (Mat.-Nr.). Diese Angaben finden Sie auf dem Typenschild. Das Typenschild finden Sie bei geöffneter Fülltür oben im Türring oder oben an der Maschinenrückseite: Symbolbild Teilen Sie dem Kundendienst auch die Fehlermeldung im Display der Maschine mit. - Seite 30 de - Was tun, wenn ... Problem Ursache und Behebung Das Display meldet: Die Tür ist nicht richtig verriegelt. Die Verriegelung der Tür -Fehler Türschloss. Fortset- konnte nicht einrasten. zen über Taste „Start/Stop“ Schließen Sie die Tür nochmals. ist möglich Starten Sie erneut das Programm.
-
Seite 31: Programmabbruch Und Fehlermeldung
de - Was tun, wenn ... Programmabbruch und Fehlermeldung Problem Ursache und Behebung F - Fehler Wasserablauf. Der Wasserablauf ist blockiert oder beeinträchtigt. Der Ab- Wenn Neustart der Maschine laufschlauch liegt zu hoch. ohne Erfolg, rufen Sie den Reinigen Sie Laugenfilter und Laugenpumpe. ... -
Seite 32: Im Display Steht Eine Fehlermeldung
de - Was tun, wenn ... Im Display steht eine Fehlermeldung Problem Ursache und Behebung Dosierbehälter leer Einer der Waschmittelbehälter für die externe Dosierung ist leer. Füllen Sie die Waschmittelbehälter auf. Hygiene Info: Programm mit Beim letzten Waschen wurde ein Waschprogramm mit ei- mindestens 60°C starten ner Temperatur unter 60 °C oder das Programm Pumpen/ Schleudern gewählt. -
Seite 33: Ein Nicht Zufrieden Stellendes Waschergebnis
de - Was tun, wenn ... Ein nicht zufrieden stellendes Waschergebnis Problem Ursache und Behebung Die Wäsche wird mit Flüs- Flüssigwaschmittel enthalten keine Bleichmittel. Flecken sigwaschmittel nicht sau- aus Obst, Kaffee oder Tee können nicht entfernt werden. ber. Verwenden Sie bleichmittelhaltige Pulverwaschmittel. ... -
Seite 34: Allgemeine Probleme Mit Der Waschmaschine
de - Was tun, wenn ... Allgemeine Probleme mit der Waschmaschine Problem Ursache und Behebung Der Waschautomat steht Die Gerätefüße stehen nicht gleichmäßig und sind nicht ge- während des Schleuderns kontert. nicht ruhig. Richten Sie den Waschautomaten standsicher aus und kontern Sie die Gerätefüße. -
Seite 35: Die Tür Lässt Sich Nicht Öffnen
de - Was tun, wenn ... Die Tür lässt sich nicht öffnen Problem Ursache und Behebung Türöffnung nicht möglich. Während des Waschvorgangs ist die Tür verriegelt. Berühren Sie die Sensortaste Start/Stop. Programm- abbruch Wäsche nachlegen Wählen Sie oder Die Tür wird entriegelt und Sie können die Tür aufziehen. In der Trommel befindet sich Wasser und die Waschma- schine kann nicht abpumpen. - Seite 36 de - Was tun, wenn ... Öffnen Sie die Klappe zum Ablaufsystem. Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser im Waschautoma- ten befinden. Wenn kurz vorher mit hoher Temperatur gewaschen wurde, besteht Verbrühungsge- fahr! Stellen Sie einen Behälter unter die Klappe. ...
- Seite 37 de - Was tun, wenn ... Prüfen Sie, ob sich der Laugenpumpenflügel leicht drehen lässt, ggf. Fremdkörper (Knöp- fe, Münzen etc.) entfernen und Innenraum reinigen. Setzen Sie den Laugenfilter wieder ein und drehen Sie ihn fest. Wird der Laugenfilter nicht wieder eingesetzt und festgedreht, läuft Wasser aus dem Waschautomaten.
-
Seite 38: Technische Daten
- Technische Daten Gerätedaten PWM 909 Elektroanschluss Anschlussspannung siehe Typenschild Frequenz siehe Typenschild Leistungsaufnahme siehe Typenschild Stromaufnahme siehe Typenschild Erforderliche Absicherung siehe Typenschild Heizleistung siehe Typenschild Aufstellmaße PWM 909 Gehäusebreite (ohne Anbauteile) 692 mm Gehäusehöhe (ohne Anbauteile) 1012 mm Gehäusetiefe (ohne Anbauteile) -
Seite 39: Produktsicherheit
EN 60335-1, EN 50571, IEC 60335-1, IEC 60335-2-7, Normanwendung zur Produktsicherheit EN 50570, IEC 60335-2-11 EU-Konformitätserklärung Hiermit erklärt Miele, dass diese Waschmaschine der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter einer der folgenden Internet- adressen abrufbar: - Auf www.miele.de/professional/index.htm unter „Produkte“, „Download“ - Auf http://www.miele.de/professional/gebrauchsanweisungen-177.htm durch Angabe... - Seite 192 Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Telefon: 05241 89-0 Internet: www.miele.com/professional Änderungen vorbehalten/2023-04-25 M.-Nr. 12 417 900 / 00 ...
