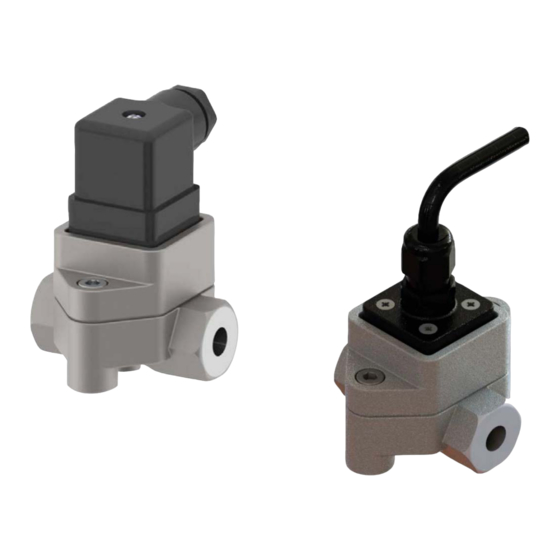

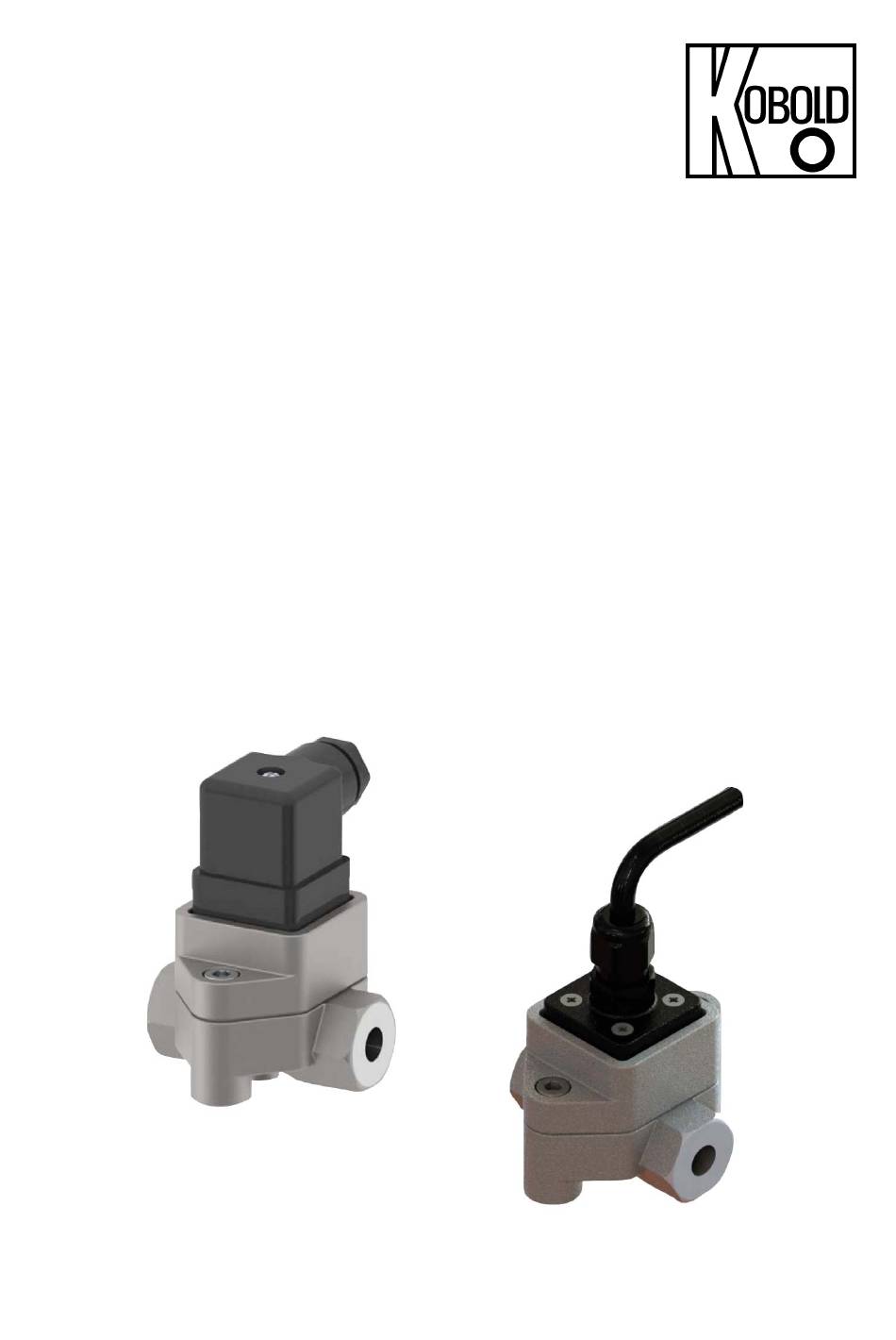

- Seite 1 Bedienungsanleitung für Ovalrad-Durchflussmesser Typ: DOE...
-
Seite 2: Inhaltsverzeichnis
Anschlussversion Option „D“ (Anschluss EN 175301-801) ....9 Inbetriebnahme ................... 11 Wartung ...................... 12 Demontage von DOE (siehe Explosionsdarstellung) ......13 Wiederzusammenbau von DOE (siehe Explosionsdarstellung) ..13 Technische Daten ..................14 ... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über... -
Seite 4: Bestimmungsgemäße Verwendung
Flüssigkeitseigen-schaften keinen oder lediglich einen minimalen Einfluss auf die Messleistung des Messgerätes haben. Diese Messtechnologie erfordert keine Beruhigung des Strömungsprofils und keine geraden Rohrabschnitte, wie sie bei alternativen Strömungstechnologien erforderlich sind, wo-durch diese Messvorrichtung somit relativ kompakt und kostengünstig ausgeführt werden kann. Seite 4 DOE K03/0922... -
Seite 5: Mechanischer Anschluss
Leistung des Gerätes abgebaut, was zu einer reduzierten Lebensdauer führt. Die verursachten Schäden liegen in der Verantwortung des Kunden. Filter: Wir empfehlen, direkt vor dem Messgerät einen Mikrofilter zu installieren. Geeignete Filter können von Kobold Messring bezogen werden. Empfohlene Filter: DOE-x04…DOE-x15: < 75 µm Partikelgröße (200 mesh) DOE-x20…DOE-x35: <... -
Seite 6: Elektrischer Anschluss
Pulsationen entstehen manchmal durch das Einspritzprofil bei Dieselmotoren. Die meisten Pulsationen verschwinden, wenn ein geeigneter Pulsationsdämpfer installiert wird. 7. Elektrischer Anschluss 7.1 Allgemein Zwei Ausgangsarten sind beim DOE Durchflussmesser erhältlich: Standard ist ein einzelner NPN-Hall-Effekt-Sensor, der ein quadratisches Wellenfrequenz-Ausgangssignal liefert, linear proportional Volumenstrom ist. -
Seite 7: Elektronikoptionen
Sie sind jedoch nicht gegen konstante Überspannung über der Höchstgrenze von 24V (± 5%) geschützt. Viele Sekundärströmungsinstrumente sind mit einem integrierten Pull-up- Widerstand ausgestattet, aber wenn Hall-Effekt-Ausgang elektronisches Gerät angeschlossen wird, das keinen integrierten Pull-up- Widerstand enthält, muss man vom Installateur installieren lassen. Der Pull-up- DOE K03/0922 Seite 7... - Seite 8 Systems mit den Spannungswerten der Messeinheit übereinstimmen. Vergewissern Sie sich, dass die Versorgungsleitungen stromlos sind. Schließen Sie das System gemäß den Anschlussplänen an. Achtung! Eine falsche Belegung der Steckeranschlüsse kann zum Zerstören der Geräte-Elektronik führen. Seite 8 DOE K03/0922...
-
Seite 9: Kabelausführung Option „K
7.4 Kabelausführung Option „K“ 7.4.1 Anschluss DOE-...BP wire color Function black 0V/GND white Signal yellow PT100-1 green PT100-2 blue PT100-2 7.5 Anschlussversion Option „D“ (Anschluss EN 175301-801) 7.5.1 Interne Verschaltung (zur Information) 7.5.2 Externer Anschluss mit Reed-Schalter Ausgang DOE K03/0922 Seite 9... -
Seite 10: Externe Verdrahtung Mit Hallsensorausgang
Für kapazitive und induktive Lasten (z. B. über lange Leitungen) empfehlen wir folgende Schutzschaltungen: Lampenlast mit Serien- oder Parallelwiderstand Schutz mit einem RC-Suppressor zum Reed-Schalter für Wechselstrom und induktive Last Schutz mit einer Diode für Gleichstrom und Widerstand gegen kapazitive induktive Last Belastung Seite 10 DOE K03/0922... -
Seite 11: Inbetriebnahme
Zähler nie über seinem Maximaldurchfluss. Überschreiten Sie nie einen Differenzdruck von 100 kpa (1 bar, 15 psi). Jetzt ist das Messgerät bereit für seinen bestimmungsmäßigen Einsatz. Stellen Sie hierfür eine richtige Anzeige bzw. den korrekten Betrieb der Anzeigeelektroniken sicher. DOE K03/0922 Seite 11... -
Seite 12: Wartung
Zugeordnete Alarmsignale oder Steuerausgänge sind isoliert, um den Prozess nicht zu beeinträchtigen Die Spannungsversorgung ist vom Messgerät getrennt Die Flüssigkeitszufuhr zum Messgerät ist geschlossen Der Zähler ist drucklos und Flüssigkeiten aus dem Messgerät / Rohrleitungen wurden abgelassen Seite 12 DOE K03/0922... -
Seite 13: Demontage Von Doe (Siehe Explosionsdarstellung)
9.2 Wiederzusammenbau von DOE (siehe Explosionsdarstellung) Beim Zusammenbau ist der Rotor (2) mit dem eingebetteten Magneten (für DOE- x04/x05/x10), neben dem am Strömungsgehäuse (1) liegenden Grübchen, einzusetzen. Die Rotoren sind genau senkrecht zueinander (90 ° in Ausrichtung) zu platzieren. Sie werden nur arbeiten, wenn sie genau installiert sind. Testen Sie manuell, ob sich die Rotoren bei einer kompletten Rotation völlig frei drehen. -
Seite 14: Technische Daten
Mediumstemperatur FKM/NBR: -20...+80° C Magnetabdeckung: DOE-x04…DOE-x10 PEEK DOE-x15…DOE-x20 Edelstahl 1.4404 Genauigkeit (unter Referenz- bedingungen*): ±3% v. MW 0,5...3,6 l/h (DOE-x04) ±1% v. MW 3,6...36 l/h (DOE- x04) ±1% v. MW (DOE-x05...DOE-x20) Wiederholgenauigkeit: typischerweise ±0,03% Schutzart: IP65 Mediumstemperatur: -20° C...+80° C Max. - Seite 15 100 mesh/150 µm für G½ Einbaulage: Deckel nach unten, Durchflussrichtung beachten Werkstoffe Gehäuse(1): Edelstahl 1.4408, EN1503-1 Deckel (2): Edelstahl 1.4408, EN 1503-1 Siebzylinder (4): Edelstahl 316 Haube (9): Edelstahl 1.4408, EN1503-1 Dichtung (11): PTFE O-Ring (31): DOE K03/0922 Seite 15...
-
Seite 16: Bestelldaten
11. Bestelldaten Beispiel: DOE-8 10H R2 1 T0 D 0 Material/ Kabel- Gehäuse/ Messbereich Anschluss Dichtungen Elektronik Optionen führung Rotor T0 = Pulsausgang 04H = 0,5-36 l/h (Hallsensor, NPN, 04G = 0,14-9,5 GPH R1 = G⅛ Open Collector), 05H = 0,5-36 l/h N1 = ⅛“... -
Seite 17: Abmessungen
12. Abmessungen [mm] DOE-x04...DOE-x10 DOE-x15 DOE K03/0922 Seite 17... - Seite 18 DOE-x20 Seite 18 DOE K03/0922...
-
Seite 19: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte DOE K03/0922 Seite 19... -
Seite 20: Eu-Konformitätserklärung
14. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Ovalrad-Durchflussmesser Typ: DOE -... mit den unten angeführten Normen übereinstimmt: EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe und folgende EG-Richtlinien erfüllt:...
