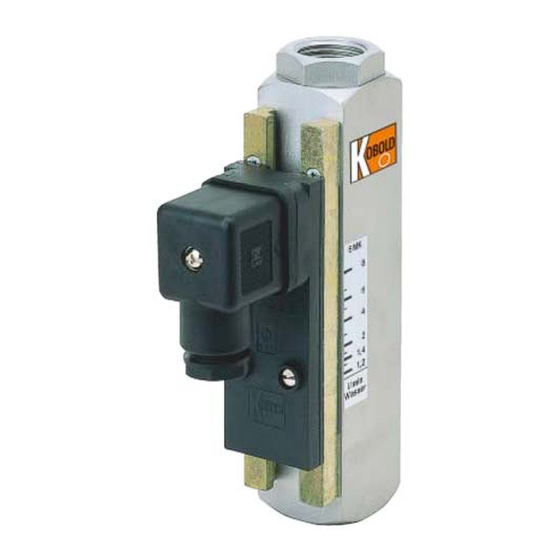

Kobold DSS Serie Bedienungsanleitung

Ganzmetall-durchflusswachter

Werbung

Bedienungsanleitung
für
Ganzmetall-Durchflusswächter
Typ: DSS-...

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kobold DSS Serie

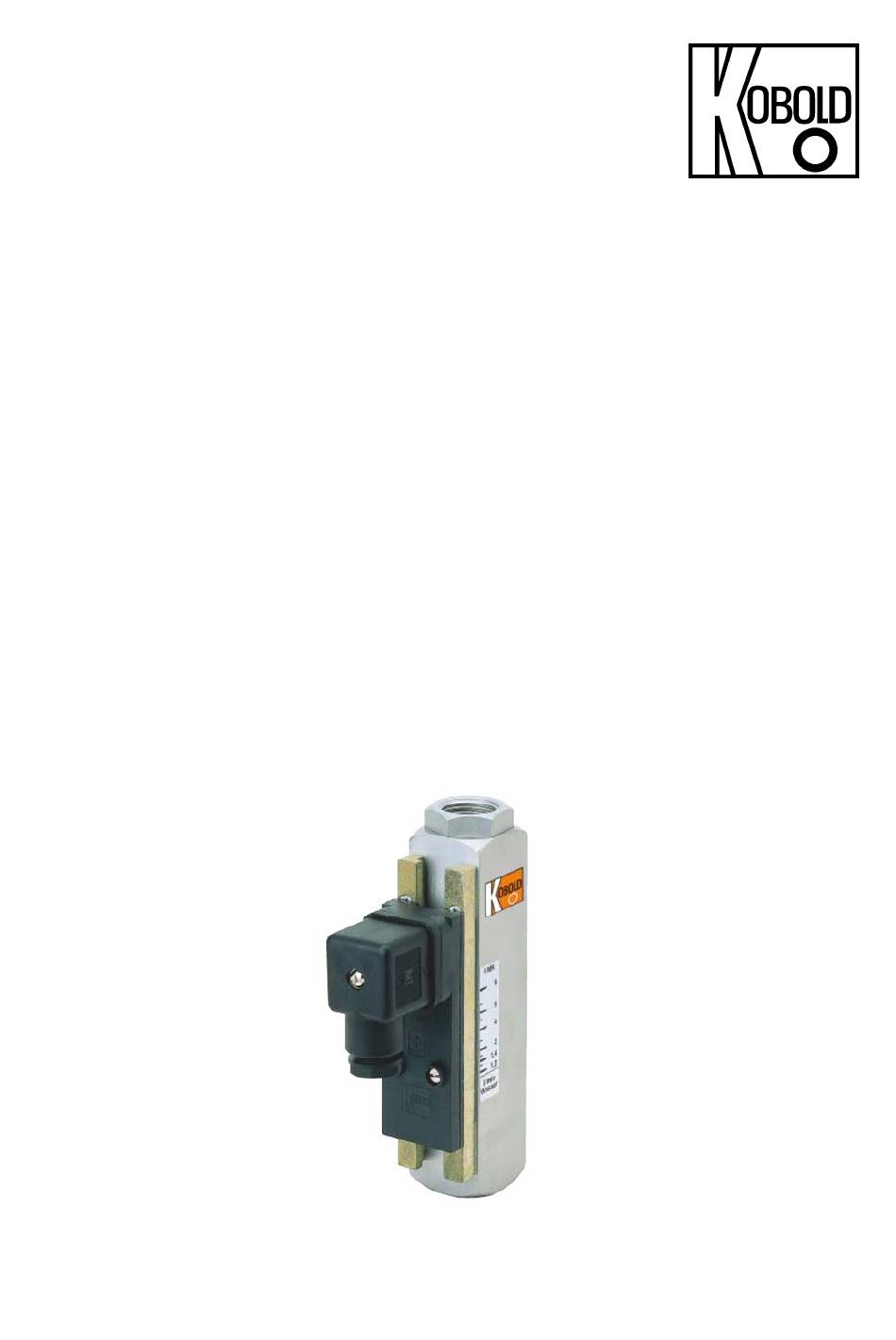

  • Seite 1 Bedienungsanleitung für Ganzmetall-Durchflusswächter Typ: DSS-...
  • Seite 2: Inhaltsverzeichnis

    Herstellererklärung (F0) ................27     EG-Baumusterprüfbescheinigung Magnetschalter (F0) ......28     IECEx-Zertifikat (F0) ................... 31     Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 DSS K08/0322...
  • Seite 3: Hinweis

    Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden.  Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind.
  • Seite 4: Bestimmungsgemäße Verwendung

    4. Bestimmungsgemäße Verwendung Die Geräte des Typs DSS werden zur Überwachung von Flüssigkeitsströmen eingesetzt. Es dürfen nur saubere, niederviskose und homogene Flüssigkeiten überwacht werden, gegen die die verwendeten Materialien beständig sind. Bei höherviskosen Medien kann es zu teils erheblichen Schaltungenauigkeiten kommen Größere Schmutzteilchen können zum Blockieren des Schwebekörpers und somit zu Fehlmeldungen führen.
  • Seite 5: Mechanischer Anschluss

    6. Mechanischer Anschluss Vor dem Einbau  Vergewissern Sie sich, ob die erlaubten max. Betriebsdrücke und Betriebs- temperaturen des Gerätes nicht überschritten werden  (siehe Standardmaterialkombinationen).  Der Einbau des Gerätes erfolgt senkrecht in die Rohrleitung. Der Durchfluss erfolgt von unten nach oben (Skala senkrecht). ...
  • Seite 6: Ex-Kontakt Mit Kabelanschluss

    7.2. Ex-Kontakt mit Kabelanschluss Besondere Bedingungen für die sichere Anwendung  Der Anschluss des Magnetschalters muss in Gehäusen erfolgen, die einer genormten Zündschutzart gemäß EN 50014, 1.2 entsprechen.  Der Kurzschlussstrom I der Versorgungsquelle darf 5 A nicht überschreiten.  Der Schalter ist für einen Umgebungstemperaturbereich von –20...+70 °C geeignet.
  • Seite 7: Einsatz Im Ex-Bereich

    8. Einsatz im Ex-Bereich 8.1. Erklärung für Betriebsmittel ohne eigene Zündquelle DSS K08/0322 Seite 7...
  • Seite 8: Atex-Kontakt

    8.2. ATEX-Kontakt ...F0... II 2G Ex mb IIC T6 Gb II 2 D Ex mb IIC T80 °C Db max. 250 V /1,5 A/100 VA 8.3. ATEX-Reedschalter 41R57** ATEX Schließkontakt 41R57 II 3G Ex ic IIC T4 Gc II 3 D Ex ic IIIC T125 °C Dc -20 °C ≤Ta≤80 °C max.
  • Seite 9 Zur Sicherstellung der Funktion und zu Ihrer eigenen Sicherheit lesen Sie bitte aufmerksam die beiliegende Bedienungsanleitung, bevor Sie mit der Installation beginnen. Sollten noch Fragen auftreten, so wenden Sie sich bitte an die KOBOLD Messring GmbH, Hofheim. Er gilt mit der Original-Betriebsanleitung.
  • Seite 10 2.1. Elektrische Kenngrößen für Ex i Elektrische Daten:  Bemessungsspannung bis 45 Volt AC/DC  Bemessungsstrom bis 2 A  Ui ≤ 30 V AC/DC, Ii ≤ 250 mA  Ui ≤ 45 V AC/DC, Ii ≤ 2 A  Ui ≤...
  • Seite 11 2.4.2 Allgemeine Sicherheitshinweise Der Reed-Schalter entspricht dem Stand der Technik und ist betriebssicher. Von dem Reed-Schalter kann eine Restgefahr ausgehen, wenn es von ungeschultem Personal unsachgemäß eingesetzt und bedient wird. Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder Reparatur des Reed-Schalters beauftragt ist, muss die Montageanleitung und insbesondere die sicherheitstechnischen Hinweise gelesen und verstanden haben.
  • Seite 12 unbedingt einzuhalten widrigen Umgebungsbedingungen entsprechend zu schützen. f) Auch Wärmestrahlung von fremden Produkten / Bauteilen sind zu berücksichtigen. g) Der Reed-Schalter ist gegen den unzulässigen Zutritt von Flüssigkeiten und/oder Verschmutzungen zu schützen. h) Festsitzende Teile (z.B. durch Frost oder Korrosion) dürfen bei vorhandener explosionsfähiger Atmosphäre nicht mit Gewalt gelöst werden.
  • Seite 13 4. Instandhaltung, Wartung Definition von Begriffen nach IEC 60079-17: Wartung und Instandsetzung: Eine Kombination aller Tätigkeiten, die ausgeführt werden, um einen Gegenstand in einem Zustand zu erhalten oder ihn wieder dahin zu bringen, der den Anforderungen der betreffenden Spezifikation entspricht und die Ausführung der geforderten Funktionen sicherstellt.
  • Seite 14 Sichtprüfung Nahprüfung Detailprüfung Tätigkeit monatlich alle 6 Monate alle 12 Monate Sichtkontrolle des Reed- Schalters auf Beschädigungen, ● Staubablagerungen beseitigen Prüfung auf Unversehrtheit ● und Funktion Prüfung der Gesamtanlage Im Verantwortungsbereich des Betreibers 5. Störungsbeseitigung An Produkten, die in Verbindung mit explosionsgefährdeten Bereichen betrieben werden, darf keine Veränderung vorgenommen werden.
  • Seite 15: Inbetriebnahme Der Geräte

    9. Inbetriebnahme der Geräte Bei Verwendung in Maschinen gem. Richtlinie 89/392/EWG ist die Inbetriebnahme so lange untersagt, bis festgestellt ist, dass die Maschine den Bestimmungen der Richtlinie entspricht. Einstellen der Grenzwerte  Lockern Sie mit einem Schraubenzieher die beiden Sicherungsschrauben am Kontaktfuß. ...
  • Seite 16: Wartung

    10. Wartung Im Fall, dass das zu messende Medium nicht verunreinigt ist, sind die Geräte nahezu wartungsfrei. Bei Kalk- oder anderen Ablagerungen an den Innenteilen sollten die Geräte regelmäßig gesäubert werden. Mit einem geeigneten Gabelschlüssel das Gerät aus der Leitung schrauben. Nach Entfernen der oberen Verschraubung können die Innenteile zum Reinigen entnommen werden.
  • Seite 17 Elektrische Schaltwerte: Schließerkontakt max. 250 V / 1,5 A / 100 W / 100 VA AC/DC Umschaltkontakt max. 250 V / 1 A / 30 W / 60 VA AC/DC Schließer- und Umschalt- kontakt (cCsAus): max. 230 V / 0,26 A / 60 W, 60 V / 1 A / 60 W max.
  • Seite 18: Bestelldaten

    Druckverlust/Schwebekörpermaterial Messbereich Druck- Schwebekörper L/min verlust bei Geräteversion  P (bar) Wasser Messing Edelstahl 0,05...1 0,02 PVDF 0,15...1,7 0,04 MS vern. Edelstahl 1...4,5 0,04 Edelstahl Edelstahl 1...7 0,11 MS vern. Edelstahl 1...9 0,12 Edelstahl Edelstahl 2...14 0,18 Edelstahl Edelstahl 2,5...20** 0,06 MS vern.
  • Seite 19: Abmessungen

    13. Abmessungen Gerätegröße 4-kant Gewinde Gewicht (mm) (mm) (kg)** DSS-..01H 30x30 1/4 (1/2*) 132 (136*) 0,9** DSS-..03H 30x30 1/4 (1/2*) 132 (136*) DSS-..05H 30x30 1/4 (1/2*) 132 (136*) DSS-..07H 30x30 1/4 (1/2*) 132 (136*) DSS-..09H 30x30 1/4 (1/2*) 132 (136*) DSS-..11H 30x30 1/4 (1/2*)
  • Seite 20: Empfohlene Ersatzteile

    14. Empfohlene Ersatzteile Es werden nur die Geräteteile und Materialien genannt. Entsprechend der Gerätetype sind die Teile in verschiedenen Größen lieferbar. (Bei Bestellung Gerätetyp angeben). 1.1) Schwebekörper Messing 3.2) O-Ring Satz FPM 1.2) Schwebekörper Polypropylen 4.1) Kontakt (Schließerfunktion) 1.3) Schwebekörper Edelstahl 4.2) Kontakt (Wechslerfunktion) 1.4) Schwebekörper PVDF 4.3) Ex-Kontakt Schließer...
  • Seite 21: Eu-Konformitätserklärung (Dss)

    15. EU-Konformitätserklärung (DSS) Wir, KOBOLD Messring GmbH, Hofheim/Ts, Bundesrepublik Deutschland erklären, dass das Produkt Durchflusswächter Typ DSS-... mit den unten aufgeführten Normen übereinstimmt: EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzarten durch Gehäuse (IP-Code)
  • Seite 22: Eu-Konformitätserklärung (Reedschalter 41R57**)

    16. EU-Konformitätserklärung (Reedschalter 41R57**) Seite 22 DSS K08/0322...
  • Seite 23: Konformitätsaussage Reedschalter 41R57

    17. Konformitätsaussage Reedschalter 41R57** DSS K08/0322 Seite 23...
  • Seite 24 Seite 24 DSS K08/0322...
  • Seite 25 DSS K08/0322 Seite 25...
  • Seite 26 Seite 26 DSS K08/0322...
  • Seite 27: Herstellererklärung (F0)

    18. Herstellererklärung (F0) DSS K08/0322 Seite 27...
  • Seite 28: Eg-Baumusterprüfbescheinigung Magnetschalter (F0)

    19. EG-Baumusterprüfbescheinigung Magnetschalter (F0) Seite 28 DSS K08/0322...
  • Seite 29 DSS K08/0322 Seite 29...
  • Seite 30 Seite 30 DSS K08/0322...
  • Seite 31: Iecex-Zertifikat (F0)

    20. IECEx-Zertifikat (F0) DSS K08/0322 Seite 31...
  • Seite 32 Seite 32 DSS K08/0322...
  • Seite 33 DSS K08/0322 Seite 33...
  • Seite 34 Seite 34 DSS K08/0322...
  • Seite 35 DSS K08/0322 Seite 35...
  • Seite 36 Seite 36 DSS K08/0322...
