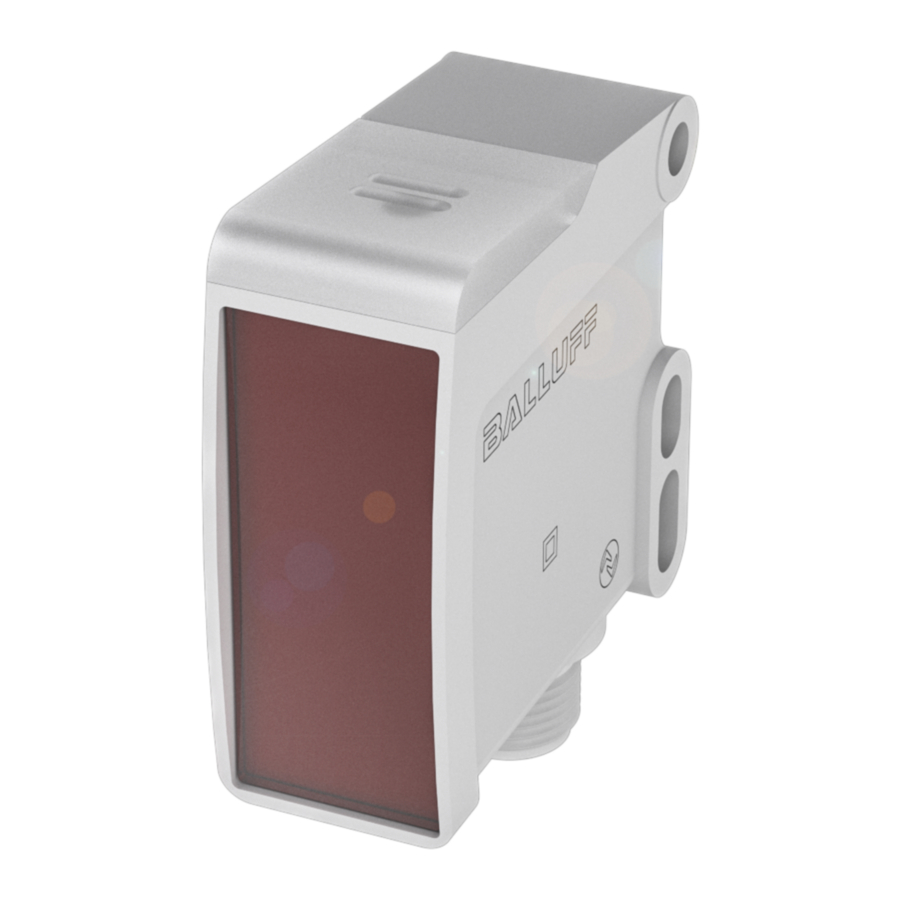

- Seite 1 BOS R254K-UUI-PR10-S4 BOS R254K-UUI-RS10-S4 BOS R254K-UUI-RE10-S4 BOS R254K-UUI-RH10-S4 BOS R254K-UUI-RH11-S4 deutsch Betriebsanleitung english User’s guide français Notice d’utilisation Manuale d’uso italiano Instrukcja obsługi polski...
- Seite 2 www.balluff.com...
- Seite 3 BOS R254K-UUI-PR10-S4 BOS R254K-UUI-RS10-S4 BOS R254K-UUI-RE10-S4 BOS R254K-UUI-RH10-S4 BOS R254K-UUI-RH11-S4 Betriebsanleitung deutsch...
- Seite 4 www.balluff.com...
-
Seite 5: Inhaltsverzeichnis
Hinweise zum Betrieb Reinigung Wartung IO-Link-Schnittstelle Reparatur und Entsorgung Reparatur Entsorgung Technische Daten Allgemeine Merkmale Umgebungsbedingungen Erfassungsbereich/Messbereich Elektrische Merkmale Elektrischer Anschluss Ausgang/Schnittstelle Material Mechanische Merkmale Diagramme und Anfahrkurven 9.9.1 …-PR10-… 9.9.2 …-RS10/RE10-… 9.9.3 …-RH10/RH11-… 9.10 Zulassungen und Kennzeichnungen www.balluff.com deutsch... -
Seite 6: Zu Dieser Anleitung
Standard Input Output Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bear- beitung und Übersetzung, bleiben vorbehalten. Mitgeltende Dokumente Weitere Informationen zu diesem Produkt finden Sie unter www.balluff.com auf der Produktseite z. B. in folgenden Dokumenten: – Datenblatt – Konformitätserklärung –... -
Seite 7: Sicherheitshinweise
Produkt ausschließlich wie in der Betriebsanleitung und den mitgeltenden Dokumenten beschrieben sowie unter Einhaltung der technischen Spezifikationen und Anforde- rungen und nur mit geeignetem Original Balluff Zubehör verwendet wird. Andernfalls liegt eine nichtbestimmungsgemäße Verwen- dung vor. Diese ist nicht zulässig und führt zum Verlust von Gewährleistungs- und Haftungsansprüchen gegenüber... -
Seite 8: Lieferumfang, Transport Und Lagerung
Sensor – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 12). -
Seite 9: Produktbeschreibung
Funktion Anzeigeelemente LED 1 (Betriebszustand und Kommunikation) Dieses Gerät unterstützt Condition-Monitoring- Funktionen. Für Details siehe Dokument IO-Link- Signal Bedeutung Konfiguration unter www.balluff.com auf der Rot statisch Allgemeiner Fehler Produktseite. Grün wechselnd mit IO-Link-Kommunikation ist aktiv. LED aus im Verhält- Das Gerät ist bereit. -
Seite 10: Einbau Und Anschluss
– Modus: SIO-Mode – Betriebsmodus Objekterkennung: Standard – PIN 2: Schaltausgang Gegentakt (push-pull) – PIN 4: Schaltausgang Gegentakt (push-pull) Siehe auch Dokument IO-Link-Konfiguration unter www.balluff.com auf der Produktseite. Schirmung und Kabelverlegung Bild 5-1: Beispielbild bei Verwendung mit gewinkeltem Steckverbin- Kabellänge Für den IO-Link-Betrieb beträgt die maximale Kabellänge 20 m. -
Seite 11: Inbetriebnahme Und Betrieb
(Ethanol, Isopropanol) abwischen. 3. Messwerte und einstellbare Parameter prüfen und ggf. den Sensor neu ausrichten und einstellen. Wartung Insbesondere nach dem Austausch des Sensors Das Produkt ist wartungsfrei. oder der Reparatur durch den Hersteller die korrekten Werte prüfen. www.balluff.com deutsch... -
Seite 12: Io-Link-Schnittstelle
Funktionen. – Gerätestatus und detailierter Gerätestatus (Device Status and Detailed Device Status) Für weitere Informationen siehe Dokument IO- – Diagnoseunterdrückung (Diagnosis Suppression) Link-Konfiguration unter www.balluff.com auf – Resetbefehle (Reset Commands) der Produktseite. – Variantenkonfiguration (Variant Configuration) – Pinzuweisung (Pin Assignment) –... -
Seite 13: Reparatur Und Entsorgung
BOS R254K-UUI-PR/R_1_-S4 Optoelektronische Sensoren Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung. -
Seite 14: Technische Daten
Der Sensor ist sofort betriebsbereit, die volle Genauigkeit Betriebsspannung wird nach der Warmlaufphase erreicht. 10…30 V DC IO-Link 18…30 V DC Bemessungsbetriebsspan- 24 V DC Weitere Daten finden Sie unter www.balluff.com nung U auf der Produktseite. Bemessungsbetriebsstrom I 100 mA Leerlaufstrom I bei U ≤ 20 mA Allgemeine Merkmale Bemessungsisolationsspan- 75 V DC... -
Seite 15: Material
BOS R-50 (Folie) BOS R-9 BOS R-46 BOS R-1 -100 BOS R-11/R47 -200 Betriebsreichweite typ. max. -300 Reichweite Abstand [m] 9 10 11 12 13 14 Bild 9-5: Lichtfleckgröße (…-RS10-…) Reflektorabstand [m] Bild 9-2: Funktionsreserve über den Abstand (…-PR10-…) www.balluff.com deutsch... -
Seite 16: Rh10/Rh11
BOS R254K-UUI-PR/R_1_-S4 Optoelektronische Sensoren Technische Daten (Fortsetzung) 9.9.3 …-RH10/RH11-… 12.0 Schaltabstandsabweichung in Abhängigkeit vom Objektabstand bei unterschiedlichen Remissionsgraden -4.0 -8.0 -12.0 Abstand [mm] Bild 9-9: Seitlicher Schaltpunkt (…-RH11-…) Kleinstes erkennbares Teil in Abhängigkeit vom Objektabstand Objektabstand [mm] 0.40 Bild 9-6: Schaltabstandsabweichung (…-RH10-…) 0.35 0.30... -
Seite 17: Zulassungen Und Kennzeichnungen
Produkte den Anforderungen der aktuellen -4.0 EU-Richtlinie entsprechen. -6.0 -8.0 -10.0 Abstand [mm] Nähere Informationen zu Richtlinien, Zulassungen und Normen finden Sie unter www.balluff.com Bild 9-12: Lichtfleckgröße (…-RH10-…) auf der Produktseite. 15.0 10.0 -5.0 -10.0 -15.0 Abstand [mm] Bild 9-13: Lichtfleckgröße (…-RH11-…) - Seite 19 BOS R254K-UUI-PR10-S4 BOS R254K-UUI-RS10-S4 BOS R254K-UUI-RE10-S4 BOS R254K-UUI-RH10-S4 BOS R254K-UUI-RH11-S4 User’s Guide english...
