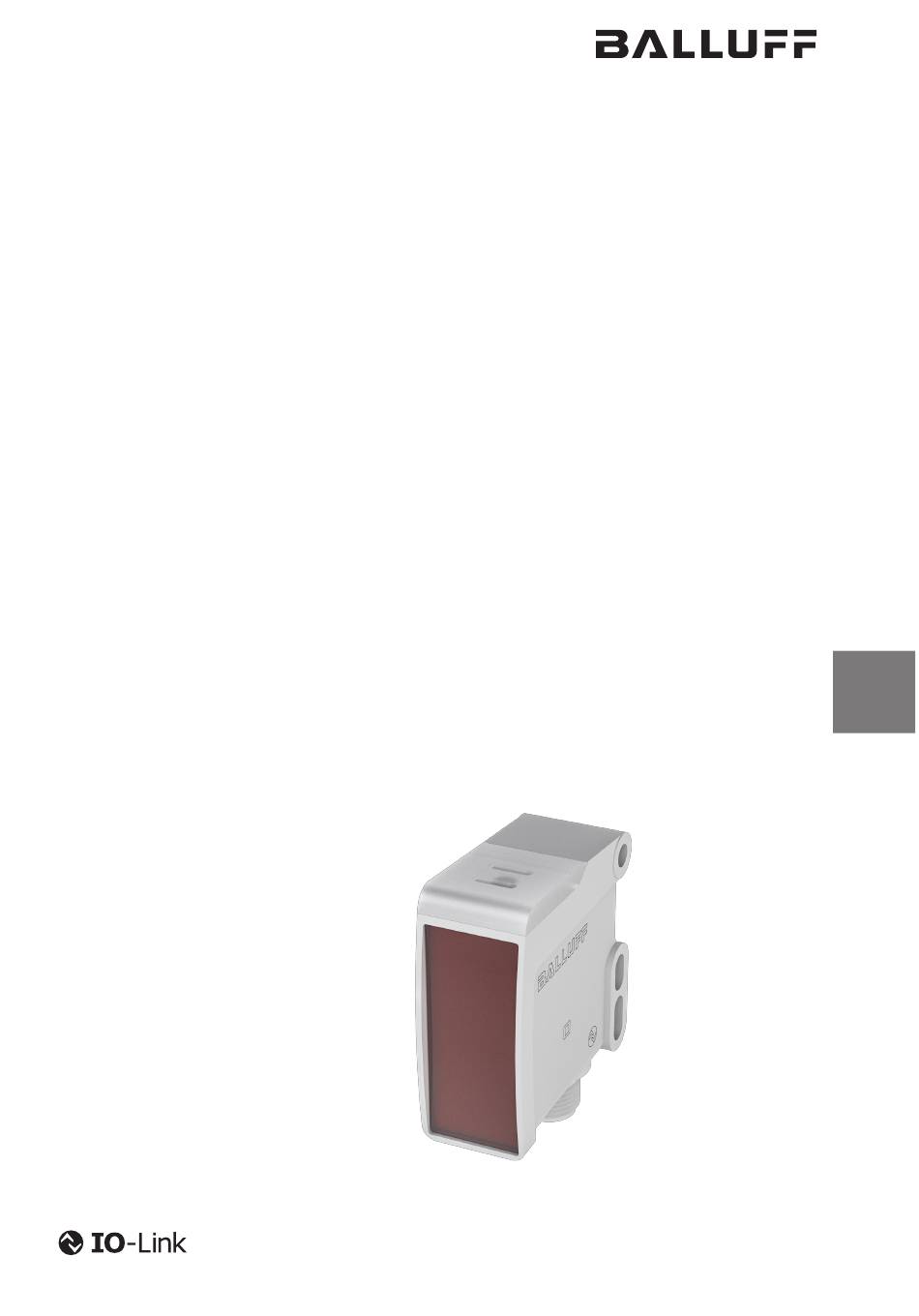

Seite 1 BOS R254K-UUI-LE10-S4 deutsch Konfigurationsanleitung english Configuration Guide...
Seite 2 www.balluff.com...
Seite 3 BOS R254K-UUI-LE10-S4 Konfigurationsanleitung deutsch...
Seite 4 www.balluff.com...
Seite 5: Inhaltsverzeichnis
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Zu dieser Anleitung Gültigkeit Verwendete Symbole und Konventionen Verwendete Fachbegriffe und Abkürzungen Basiswissen IO-Link Allgemein Protokoll Zykluszeit Kommunikationsparameter Prozessdatenstrom Device Status Block-Parametrierung Data Storage Variantenhandling 2.10 Reset Commands 2.11 Device-Funktionen und Master Gateway Übersicht IO-Link-Daten und -Funktionen Übersicht der enthaltenen Funktionen...
Seite 6 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen Externe Signalausblendung (External Signal Blanking) Signalverzögerung (Signal Delay) Signalgeschwindigkeitsüberwachung (Signal Speed Monitor) Schaltzähler (Switching Counter) Grundlegende Statistik (Basic Statistics) Logische Blöcke (Logic Blocks) Betriebsstundenzähler (Operating Hours Counter) Betriebsstartzähler (Boot Cycle Counter) Spannungs- und Stromüberwachung (Voltage and Current Monitoring) 6.10 Status extremer Umweltbedingung (Extreme Environment Status)
Seite 7: Zu Dieser Anleitung
Dokumente vollständig, bevor Sie das Produkt installieren und betreiben. Diese Anleitung wurde in Deutsch erstellt. Andere Sprach- versionen sind Übersetzungen dieser Anleitung. © Copyright 2022, Balluff GmbH Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bear- beitung und Übersetzung, bleiben vorbehalten.
Seite 8: Basiswissen Io-Link
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Basiswissen IO-Link Allgemein Prozessdatenstrom IO-Link integriert konventionelle und intelligente Sensoren Die Datenübertragung basiert auf der allgemeinen Profil- und Aktoren in Automatisierungssysteme und ist als spezifikation (IO-Link Common Profile 1.0, Beispiel siehe Kommunikationsstandard unterhalb der klassischen Feld- Bild 2-1).
Seite 9: Device Status
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Basiswissen IO-Link (Fortsetzung) Device Status Data Storage Der Device Status gibt den aktuellen Status des Geräts Data Storage bezeichnet ein spezielles Verfahren, um oder der direkt verbundenen Peripherie an. Diese Funktio- Parameterdaten eines Devices auf dem Master ablegen zu nalität ist Teil der IO-Link-Spezifikation.
Seite 10: Reset Commands
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Basiswissen IO-Link (Fortsetzung) 2.10 Reset Commands Das Gerät bietet verschiedene Reset-Funktionen an. Über ein System Command wird ein entsprechendes Kom- mando ausgeführt. Das Verhalten und die Werte, auf die im entsprechenden Fall zurückgestellt werden, sind in der ISDU-Übersicht (siehe Kapitel 3.4 auf Seite 16) und in den einzelnen...
Seite 11: Übersicht Io-Link-Daten Und -Funktionen
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen Übersicht der enthaltenen Funktionen 3.1.3 Systemfunktionen – Gerätestatus und detailierter Gerätestatus (Device Status and Detailed Device Status) siehe Seite 91 3.1.1 Primäre Funktionen – Diagnoseunterdrückung (Diagnosis Suppression) siehe – Identifikation (Identification) siehe Seite 29 Seite 93...
Seite 12: Übersicht Io-Link-Daten Und -Funktionen
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Gerätevarianten Variante Device ID Baudrate Anzahl Anzahl IO-Link-Protokoll- Minimale PDInput PDOutput version Zykluszeit Variante 1 0x040B20 COM3 (230,4 kbit/s) 1 Byte 1 Byte 1.1.2 3 ms Variante 2 0x040B21 COM3 (230,4 kbit/s) 1 Byte 1 Byte 1.1.2 3 ms Variante 3 0x040B22 COM3 (230,4 kbit/s)
Seite 13 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) 3.3.3 Variante 3 (Condition Monitoring + LSSC) PDInput Byte 0 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Switching Speed Value Byte 2 Byte 3 Bit 7 Bit 6...
Seite 14 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Byte 13 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Reserved Object ID 0x004E: Temperature exceeded Custom Threshold Byte 14 Byte 15 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...
Seite 15 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) 3.3.4 Variante 4 (Counter + LSSC) PDInput Byte 0 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Switching Speed Value Byte 2 Byte 3 Bit 7 Bit 6 Bit 5...
Seite 16 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) 3.3.5 Variante 5 (Comprehensive Condition Monitoring) PDInput Byte 0 Byte 1 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Bit 7 Bit 6 Bit 5 Bit 4...
Seite 17 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Byte 15 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Reserved Byte 16 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...
Seite 18: Isdu - Identifikationsdaten
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) ISDU – Identifikationsdaten Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Identifikation Vendor Name 0x0010 7 Byte STRING „Balluff“ (16) Vendor Text 0x0011 15 Byte STRING „www.balluff.com“ (17) Product Name 0x0012 […]...
Seite 19 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltprofile (LSSC) Teach-in Select 0x003A 1 Byte UINT8 Nein 0x00 (58) Teach-in Result 0x003B 1 Byte UINT8 – (59) SSC 1 Parameter 0x003C 8 Byte...
Seite 20 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Schaltschwellenvoreinstellung Switching Threshold 0x009F 1 Byte ENUM 0x00 Presetting Mode (159) Signalqualität Low Signal Quality 0x00CE 1 Byte UINT8 Threshold (206) Signal Quality 0x00CF 2 Byte...
Seite 21: Schaltzähler
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Signalgeschwindigkeitsüberwachung Switching Speed 0x009B 12 Byte (155) Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Speed Upper Limit 2 Byte UINT16 Nein High Speed Upper Limit 2 Byte...
Seite 22: Sub-Zugriff Länge Index
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Logische Blöcke Logic Block Mode 0x0075 4 Byte (117) Logic Block 1 Mode 1 Byte UINT8 Nein Logic Block 2 Mode 1 Byte UINT8...
Seite 23 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Betriebsstartzähler Boot Cycle Counter 0x0058 8 Byte (88) Boot Cycle Counter 4 Byte UINT32 – Custom Boot Cycle 4 Byte UINT32 – Counter Spannungs- und Stromüberwachung...
Seite 24 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Neigungsdetektion und Einstellhilfe Inclination Alarm 0x2151 2 Byte Configuration (8529) Inclination Alarm 1 Byte BOOL Nein 0x00 (0) Enable Inclination Alarm 1 Byte UINT8...
Seite 25: System Commands
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Diagnoseunterdrückung Diagnosis Level Confi- 0x0070 1 Byte UINT8(ENUM) guration (112) Event Code 0x0071 10 Byte Suppression (113) Event Code 1…5 2 Byte UINT16 Nein...
Seite 26 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Name Index Sub- Zugriff Länge Datentyp Data Default index Storage Prozessdateninformation und -konfiguration Process Data Profile 0x0051 1 Byte UINT8(ENUM) selection (81) Process Data Input 0x000E = PD Input UINT8[ ] –...
Seite 27 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) System Commands Command-Wert Geräteaktion 0x40 (64) Teach Apply – Berechnet den Schaltpunkt für SP1, SP2. 0x41 (65) Teach SP1 – Ermittelt Teachpoint 1 für Setpoint 1 und berechne den Schaltpunkt. 0x42 (66) Teach SP2 – Ermittelt Teachpoint 1 für Setpoint 2 und berechne den Schaltpunkt 0x43 (67) Teach SP1 TP1 –...
Seite 28: Events
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Events Event-Code Event-Typ Beschreibung Device Status 0x1850 Benachrichtigung Process Data Profilauswahl nicht anwendbar – Stan- 0 – Device is operating properly. (6224) dardwert wird verwendet. 0x1851 Benachrichtigung Process Data Update Timeout – dient nur zur Infor- 0 –...
Seite 29: Beschreibung
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Übersicht IO-Link-Daten und -Funktionen (Fortsetzung) Event-Code Event-Typ Beschreibung Device Status 0x8D13 Warnung Eine oder mehrere Extrembedingungen liegen vor. 0 – Device is operating properly. (36115) 0x8D20 Warnung Device Temperature Lower Warning – Die eingestellte 0 – Device is operating properly.
Seite 30: Kommunikationsparameter
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Kommunikationsparameter In Tab. 4-1 ist die grundlegende IO-Link-Spezifikation der Standardvariante BOS R254K-UUI-LE10-S4 (ADSS) beschrieben. Spezifikation IO-Link-Bezeichnung Wert Übertragungsrate COM3 (230,4 kBaud) Minimale Zykluszeit Device min cycle time 0x1E (3 ms) Frame-Spezifikation: M-Sequence Capability: 0x11 – Anzahl Bedarfsdaten Preoperate – M-Sequence Type Preoperate 2 Byte...
Seite 31: Primäre Gerätefunktionen
Application Specific Tag Product Type Code Mit dem Parameter Application Specific Tag kann ein Der Balluff Typenschlüssel ist fest im Gerät hinterlegt. String (maximal 32 Byte) in das Device geschrieben wer- den. Typischerweise beschreibt dieser Wert die Applikation Product Order Code in der das Produkt eingesetzt wird.
Seite 32: Geräteerkennung (Device Discovery)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Geräteerkennung (Device Discovery) 5.2.1 Beschreibung Mit der Funktion Device Discovery kann ein IO-Link-Device wiedergefunden werden, indem per System Command eine Signalisierung an der LED vom Device gestartet wird. 5.2.2 ISDU Name Index Subindex Zugriff Länge...
Seite 33: Optisches Frontend (Optical Frontend)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Optisches Frontend (Optical Frontend) 5.3.1 Beschreibung Das Optische Frontend liefert den vom Sensor ermittelten Messwert. Auf Basis dieses Messwerts erfolgt die Auswertung in den Schaltprofilen (siehe Schaltprofile (Switching Profiles) auf Seite 32). 5.3.2 Mathematik/Algorithmus...
Seite 34: Schaltprofile (Switching Profiles)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltprofile (Switching Profiles) Übersicht LSSC – Profil – Multiple Schaltkanäle möglich (aktuell werden bis zu 4 Kanäle unterstützt). 5.4.1 Beschreibung – Zwei Schaltpunkte (Setpoints) pro Schaltkanal. – Einstellbare Hysterese. Sensorprinzip / Auswertelogik – Mehrere Schaltmodi möglich: Single Point Mode, Two Point Mode und Window Mode.
Seite 35 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltpunktmodus (Switchpoint Mode) Window Mode Im Schaltbereichsmodus (Window Mode) werden zwei Das AdSS-Profil unterstützt nur einen Schaltpunkt Schaltpunkte (Setpoints) definiert. (Setpoint). Dementsprechend ist in diesem Profil Schaltverhalten: auch nur der Single Point Mode verfügbar.
Seite 36 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach Verfahren Two Value Teach Beim Two Value Teach wird der Schaltpunkt (Setpoint) Für ein erfolgreiches Teach-in, sowie für das direkte Setzen über zwei Anlernpunkte (Teachpoints) definiert. Der Mittel- eines Setpoints müssen folgende Bedingungen erfüllt sein: wert aus den beiden Anlernpunkten definiert hierbei den –...
Seite 37 Dynamic Teach im Single Point Mode 1. Dynamic Teach SP2 Start 2. Dynamic Teach SP1 Stop erfasste Messwerte High Bild 5-13: Dynamic Teach (Balluff) (Two Point Mode) Mess- Workﬂow: wert 1. Dynamic Teach SP1 Start 2. Dynamic Teach SP1 Stop 3.
Seite 38 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Manual Teach-in Zusätzlich zu den IO-Link-gesteuerten Teach-Verfahren gibt es die Möglichkeit eines manuellen Teach-in. Dabei handelt es prinzipiell um einen Single Value Teach des Setpoint 1 im Single Point Schaltmodus. Mit diesem Verfahren kann nur der SSC 1 geteacht werden. Gestartet wird der Teach-Vorgang mit der steigenden Flanke auf Pin 2.
Seite 39: Bedeutung Beschreibung
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 5.4.2 Process Data (AdSS) Object ID Name Beschreibung Richtung 0x0038 (56) ADSS1 AdSS Switching signal channel Ausgang 0x003E (62) Teach-in Manual Teach-in Trigger Eingang Tab. 5-8: Schaltprofile – Process Data 5.4.3 Process Data (LSSC)
Seite 40: Bit-Bedeutung Beschreibung Position
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-in Result Gibt den aktuellen Status des aktuell aktiven bzw. des letzten Teach-in-Vorgangs aus: Teach-in Teach-in State Flags SP Bit 7 Bit 0 Tab. 5-12: Schaltprofile – Teach-in Result Bit- Bedeutung Beschreibung position – reserviert –...
Seite 41 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 5.4.5 ISDU (LSSC) Name Index Subindex Zugriff Länge Datentyp Data Storage Default Teach-in Select 0x003A (58) 1 Byte UINT8 Nein 0x00 Teach-in Result 0x003B (59) 1 Byte UINT8 Nein – SSC 1 Parameter 0x003C (60) 8 Byte...
Seite 42 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-in Select SSC X Parameter Dieser Parameter repräsentiert die aktuell eingestellten Mit Hilfe dieses Parameters wird der zu teachende Schalt- Schaltpunkte (Setpoint 1 und Setpoint 2). Der Schalt- kanal ausgewählt. punkt 1 (Setpoint 1) ist in jedem Schaltmodus aktiv und...
Seite 43 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) SSC X Configuration 5.4.6 System Commands Dieser ISDU dient zum Konfigurieren des SSC. Es kann die Command-Wert Geräteaktion Schaltlogik, Schaltmodus sowie die Hysterese eingestellt 0x40 (64) Teach Apply – Berechnet den werden. Schaltpunkt für SP1, SP2.
Seite 44: Sensor-Betriebsarten (Sensor Operating Modes)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Sensor-Betriebsarten (Sensor Operating Modes) 5.5.1 Beschreibung Um den Sensor bestmöglich an die Applikation anzupas- sen, stehen verschiedene Modi zur Verfügung. 5.5.2 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Sensor Operating 0x009D 1 Byte...
Seite 45: Teach-In 100-%-Referenz (Teach-In 100% Reference)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Teach-in 100-%-Referenz (Teach-in 100% Reference) 5.6.1 Beschreibung Nach dem Anschluss und der Ausrichtung des Empfän- gers auf den Sender muss ein Teach-in auf den Sender durchgeführt werden. Dadurch wird der aktuell anliegende energetische Lichtempfangspegel als 100-%-Referenz gespeichert und der Messwert auf 100 % normiert.
Seite 46: Automatische Schaltschwellennachführung (Automatic Switching Threshold Adaption)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Automatische Schaltschwellennachführung (Automatic Switching Threshold Adaption) 5.7.1 Beschreibung Mithilfe der automatischen Schaltschwellennachführung können Reinigungszyklen verlängert werden. Der relative Sensormesswert wird fortlaufend proportional der detek- tierten Verschmutzung der Frontscheibe oder der Front- scheibe des Senders automatisch nachgeführt. Die Funk-...
Seite 47 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 5.7.3 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Mode 0x009E 1 Byte ENUM Nein 0x00 (0) (158) Alarm Threshold 1 Byte UINT8 Nein 0x1E (30) Current Receiver 0x005D 1 Byte UINT8 Nein Level (93) Tab.
Seite 48: Schaltschwellenvoreinstellung (Switching Threshold Presetting)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Schaltschwellenvoreinstellung (Switching Threshold Presetting) 5.8.1 Beschreibung Mithilfe der Schaltschwellenvoreinstellung können die Schaltschwellen des Sensors sowie die Hysterese auf typische zu detektierende Objekttypen eingestellt werden. Nach der Auswahl eines Objekttyps arbeitet der Sensor immer im Single-Point-Schaltmodus (siehe Kapitel Schalt- profile (Switching Profiles) auf Seite 32) mit der voreinge-...
Seite 49: Signalqualität (Signal Quality)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Signalqualität (Signal Quality) 5.9.1 Beschreibung Die Signalqualität wird in Prozentschritten als Wert zwi- Zusätzlich bietet die Überwachung der Signalqualität eine schen 0 und 100 % angegeben. Wenn die Signalqualität sofortige Reaktion im Falle eines kritischen Ausfalls. Diese nicht bereitgestellt werden kann, wird ein Ersatzwert von Reaktion wird ausgelöst, wenn die Signalqualität unter...
Seite 50 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) Licht- energie Teach-in 100-%-Referenz nachgeführtes Energiesignal 100-%-Referenz Schaltschwelle SP1 Current Receiver Level abnehmendes Lichtenergiesignal – Sensor verschmutzt Signal- qualität Bild 5-15: Signalqualität – Mathematik/Algorithmus 5.9.3 Process Data Object ID Name Beschreibung Richtung 0x0020 (32) Current Signal Quality Ausgabe der aktuellen Signalqualität in Prozent-...
Seite 51 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Primäre Gerätefunktionen (Fortsetzung) 5.9.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Low Signal Quality Threshold 0x00CE (206) 1 Byte UINT8 Signal Quality 0x00CF (207) 2 Byte Current Signal Quality 1 Byte UINT8 – Signal Quality Bad...
Seite 52: Externe Signalausblendung (External Signal Blanking)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen Externe Signalausblendung (External Signal Blanking) 6.1.1 Beschreibung Die externe Signalausblendung reduziert die Empfindlich- keit gegenüber umgebenden Störsignalen. Störungen werden herausgefiltert. Bei aktiver externer Signalausblendung wird einen zusätzli- che Messung mit abgeschalteten Sender durchgeführt. Dadurch kann störendes Fremdlicht ausgeblendet werden.
Seite 53: Signalverzögerung (Signal Delay)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalverzögerung (Signal Delay) 6.2.1 Beschreibung Dies ist eine Funktion, die auf ein internes Binärsignal angewendet wird. Mit der Funktion ist es möglich, Zeitver- zögerungsfunktionen auf das interne Binärsignal des Geräts anzuwenden (On-Delay, Off-Delay, One-Shot oder On-/Off-Delay).
Seite 54: Index Sub-Zugriff Index
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.2.4 ISDU Name Index Sub- Zugriff Länge Datentyp Data Storage Default index Signal Delay Input 0x0096 8 Byte (150) Channel 1 2 Byte UINT16(ENUM) Nein Channel 2 2 Byte UINT16(ENUM) Nein Channel 3 2 Byte UINT16(ENUM) Nein Channel 4 2 Byte...
Seite 55: Bedeutung
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signal Delay Input Signal Delay Mode Mit Signal Delay Input kann die interne binäre Signalquelle Mit Signal Delay Mode kann der aktuelle Modus der Sig- ausgewählt werden. Input enthält eine Liste der internen nalverzögerungsfunktion ausgewählt werden.
Seite 56 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.2.5 System Commands Command- Geräteaktion Wert 0x81 (129) Application Reset – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0x82 (130) Restore Factory Settings – Setzt beschreibbare Parameter auf den Default-Wert zurück. Tab. 6-9: Signalverzögerung –...
Seite 57: Signalgeschwindigkeitsüberwachung (Signal Speed Monitor)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Signalgeschwindigkeitsüberwachung (Signal Speed Monitor) 6.3.1 Beschreibung Mit dem Signal Speed Monitor wird aus Events (z. B.: Objekt Detektionen) ein Geschwindigkeitswert berechnet (Events pro Minute). 6.3.2 Mathematik/Algorithmus Bild 6-2: Signalgeschwindigkeitsüberwachung – Mathematik/ Algorithmus 6.3.3 Process Data...
Seite 58 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.3.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Default Storage Switching Speed Monitoring 0x009B 12 Byte (155) Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Speed Upper Limit High 2 Byte UINT16 Nein Speed Upper Limit Low 2 Byte...
Seite 59 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Speed Monitoring Input Switching Speed Monitoring Mode Mit Switching Speed Monitoring Input kann die interne Mit Switching Speed Monitoring Mode kann der aktuelle binäre Signalquelle ausgewählt werden. Input enthält eine Modus der Zählfunktion ausgewählt werden.
Seite 60: Device-Status
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Speed Monitoring State Mit Speed Monitoring State kann der aktuelle Status abgelesen werden. Wert Bedeutung Beschreibung 0x00 (0) Idle Es liegt noch kein Geschwin- digkeitswert vor 0x01 (1) Too low Geschwindigkeitswert ist kleiner als untere Schwelle...
Seite 61: Schaltzähler (Switching Counter)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Schaltzähler (Switching Counter) 6.4.1 Beschreibung Mit dem Switching Counter können Events (z. B.: Objekterkennungen) gezählt werden. 6.4.2 Mathematik/Algorithmus Switching Counter – Static Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 6-3).
Seite 62 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter – Auto Mode Bei jeder steigenden Flanke des Eingangssignals wird der Zählerwert erhöht (siehe Bild 6-4). Ist der Zählerwert kleiner als die konfigurierte Zählergrenze, wird das Zählerzustandsflag not reached gesetzt. Sobald der Zählwert größer oder gleich der konfigurierten Zähler-...
Seite 63 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.4.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Switching Counter 0x00B6 (182) 6 Byte Input 2 Byte UINT16(ENUM) Nein Mode 1 Byte UINT8(ENUM) Nein Limit 2 Byte UINT16 Nein Startup Delay 1 Byte UINT8 Nein...
Seite 64 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Switching Counter Input Switching Counter Mode Mit Switching Counter Input kann die interne binäre Signal- Mit Switching Counter Mode kann der aktuelle Modus der quelle ausgewählt werden. Input enthält eine Liste der Zählfunktion ausgewählt werden.
Seite 65 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.4.5 System Commands Command- Geräteaktion Wert 0x81 (129) Application Reset – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0x82 (130) Restore Factory Settings – Setzt beschreibbare Parameter auf den Default-Wert zurück. 0xA6 (166) Switching Counter Reset –...
Seite 66: Grundlegende Statistik (Basic Statistics)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Grundlegende Statistik (Basic Statistics) 6.5.1 Beschreibung Mit der Funktion Basic Statistics können Statistikvorgänge ausgeführt werden, wie z. B. die Berechnung von Mini- mum, Maximum und Durchschnitt. Darüber hinaus ist es möglich, den gleitenden Durchschnitt zu berechnen.
Seite 67 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Ø Fenster 1 = 4,6 Ø Fenster 2 = 5,8 Ø Fenster 3 = 6 Ø Fenster 4 = 4,8 Bild 6-6: Periodischer Fensteransatz Bild 6-7 zeigt den gleitenden Durchschnitt unter Verwen- dung der Methode des periodischen Fensters. Gleitender Durchschnitt (Fensterbreite 9)
Seite 68 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.5.4 ISDU Minimum, Maximum, Average and Moving Average outputs werden im FLOAT32-Format ausgegeben. Bevor sie weiterverarbeitet werden und von FLOAT32 zu INT32 oder UINT32 kon- vertiert werden, muss das Ausgangssignal geprüft werden, ob es größer als INT32_Max oder UINT32_Max ist.
Seite 69 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Configuration: Time Period Unit Statistics Data Configuration: Moving Average Window Value Die Zeiteinheit Time Period Unit kann zur Berechnung von Minimum, Maximum und Durchschnitt mit einem der Werte Der Wert für den gleitenden Durchschnitt (moving average aus Tab.
Seite 70 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Statistics Data Output: Status Bit- Bedeutung Beschreibung position Configured 1 – alle Eingänge sind konfiguriert Started Min/ 1 – Min/Max/Avg läuft Max/Avg Started Moving 1 – Moving Average läuft Average Buffer Overflow 1 – Pufferüberlauf...
Seite 71 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.5.6 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D07 (36103) Warnung Die Berechnung der Grundstatistik wurde automatisch 0 – Device is opera- gestoppt, um einen Pufferüberlauf zu vermeiden. ting properly. 0x8D0E (36110) Benachrichtigung Die Zeit ist abgelaufen. Dieses Event meldet die 0 –...
Seite 72: Logische Blöcke (Logic Blocks)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Logische Blöcke (Logic Blocks) 6.6.1 Beschreibung Das Gerät bietet 4 digitale Logikblöcke, die als AND/NOR/ OR/XOR konfiguriert werden können. Jeder dieser Logik- blöcke hat 4 Eingangssignale. Diese Eingangssignale werden zyklisch entsprechend der Zykluszeit ausgewertet.
Seite 73 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Bild 6-8 veranschaulicht die Logik-Blöcke: Index: 0x76 Index: 0x76 Subindex: 1 Subindex: 2 Index: 0x77 Index: 0x77 Subindex: 1 Subindex: 2 Index: 0x7A Index: 0x7A Logik-Block 1 Logik-Block 2 Subindex: 1 Subindex: 2...
Seite 74: Zugriff Länge Datentyp Data Storage Default R/W 4 Byte
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.6.5 Process Data Object ID Name Beschreibung Richtung 0x0063 (99) LOGICBLOCK1_RESULT Ergebnis Logik-Block 1 Eingang 0x0064 (100) LOGICBLOCK2_RESULT Ergebnis Logik-Block 2 Eingang 0x0065 (101) LOGICBLOCK3_RESULT Ergebnis Logik-Block 3 Eingang 0x0066 (102) LOGICBLOCK4_RESULT Ergebnis Logik-Block 4 Eingang Tab. 6-34: Logische Blöcke – Process Data 6.6.6...
Seite 75: Betriebsstundenzähler (Operating Hours Counter)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstundenzähler (Operating Hours Counter) 6.7.1 Beschreibung Der Betriebsstundenzähler kann die Betriebsstunden eines Die Ausgabe der Betriebsstunden kann als Devices sekundengenau erfassen. Es gibt insgesamt drei Stundenkontrolle für das Service-Intervall sowie für die Betriebsstundenzähler. Neben einem Betriebsstundenzäh- vorbeugende Wartung dienen.
Seite 76 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Current Operating Hours 6.7.5 System Commands Dieser Parameter speichert den Wert der Betriebsstunden Command-Wert Geräteaktion seit der letzten Inbetriebnahme in Sekunden. 0x81 (129) Application Reset – Setzt Custom Operating Hours auf den Default- Total Operating Hours Wert zurück.
Seite 77: Betriebsstartzähler (Boot Cycle Counter)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Betriebsstartzähler (Boot Cycle Counter) 6.8.1 Beschreibung Nach jedem Start wird der aktuelle Boot Cycle Counter Die Ausgabe des aktuellen Boot-Zyklus kann als Kontrolle aus dem nichtflüchtigen Speicher gelesen, um 1 inkremen- für das Service-Intervall sowie für die vorbeugende War- tiert und zurückgeschrieben.
Seite 78: Spannungs- Und Stromüberwachung (Voltage And Current Monitoring)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Spannungs- und Stromüberwachung (Voltage and Current Monitoring) 6.9.1 Beschreibung Das Spannungs- und Strommodul sendet Benachrichti- gungen über Kurzschluss, Über- und Unterspannung. Die Über- und Unterspannungserkennung startet einen Timer. Wenn während des Ablaufs des Timers der Spannungspe- gel nicht auf die normale Betriebsspannungsschwelle zurückgeht, sendet das Modul die Benachrichtigungen...
Seite 79 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.9.5 System Commands Command-Wert Geräteaktion 0x81 (129) Application Reset – Setzt die Vol- tage Monitoring Detection Time Duration mit ISDU-Index 0x2200 auf den Default-Wert 10 zurück. 0x82 (130) Restore Factory Settings – Setzt die...
Seite 80: Status Extremer Umweltbedingung (Extreme Environment Status)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.10 Status extremer Umweltbedingung (Extreme Environment Status) 6.10.1 Beschreibung 6.10.2 Mathematik/Algorithmus Mithilfe des Extreme Environment Status wird die Zeit Wenn eine (oder mehrere) Extrembedingungen erfüllt sind, aufgezeichnet, in der sich das Gerät unter extremen beginnt das Gerät die Zeit zu erfassen.
Seite 81 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Threshold Vibration 6.10.5 System Commands Schwellenwert für die Erkennung von zu hohen Vibratio- Command-Wert Geräteaktion nen. 0x81 (129) Application Reset – Setzt beschreib- bare Parameter auf den Default- Upper Threshold Temperature Wert zurück.
Seite 82: Interne Temperatur (Internal Temperature)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.11 Interne Temperatur (Internal Temperature) 6.11.1 Beschreibung Das Gerät verfügt über eine interne Temperaturüberwa- chung. Dabei wird die Gerätetemperatur erfasst sowie Maximal- und Minimalwerte seit Produktion und seit letz- tem Neustart des Geräts.
Seite 83 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Device Temperature Device Temperature enthält Informationen über die Geräte- temperatur (aktueller Wert in °C), die minimale bzw. maxi- male Gerätetemperatur seit dem letztem Einschalten/ Gerätereset (in °C) und minimale bzw. maximale Geräte- temperatur während der Lebenszeit des Geräts (in °C).
Seite 84: Neigungsdetektion Und Einstellhilfe (Inclination And Installation Aid)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.12 Neigungsdetektion und Einstellhilfe (Inclination and Installation Aid) 6.12.1 Beschreibung Erkennbare Verstellungen Dieses Feature bietet zwei Funktionen: Referenz – Neigungserkennung – Montage- und Ausrichthilfe Die Neigungsdetektion erkennt eine Neigungsabweichung im Vergleich zu einer Referenzposition. Die Referenzposi- tion kann frei gewählt und eingelernt werden.
Seite 85: Process Data
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.13 Process Data Object ID Name Beschreibung Richtung 0x0036 (54) Inclination Deviation Value Wert der Neigungsabweichung Eingang 0x0037 (55) Inclination Alarm Status Neigungsalarm-Status Eingang Unit = ° (degree) Tab. 6-55: Neigungsdetektion und Einstellhilfe – Process Data 6.13.1 ISDU...
Seite 86 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) Alarm Enable Alarm Inclination Status Wenn der Parameter gesetzt ist (TRUE), dann wird die Description tatsächliche Neigung (Grad-Differenz oder Abweichung) Device ist in seiner eingelernten Position/Orientie- mit dem Wert der Alarm-Schwelle verglichen. Ist die Nei- rung.
Seite 87 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.13.3 Events Event- Event- Beschreibung Device- Code Status 0x8CD0 Warnung Neigungsalarm 1 – Mainte- (36048) nance- ► Installation Required prüfen. Tab. 6-60: Neigungsdetektion und Einstellhilfe – Events Dieses Event zeigt, dass das Gerät seine ursprüngliche Position (Schwellenwert berücksichtigen) verloren hat.
Seite 88: Vibrationsdetektion (Vibration)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.14 Vibrationsdetektion (Vibration) 6.14.1 Beschreibung Das Gerät stellt zwei Schwingungswerte zur Verfügung, die Hauptmerkmale: wertvolle Informationen zur vorbeugenden Wartung liefern: Ausgabewert Vibration Level – Gesamtgeschwindigkeit in [mm/s], die den allgemeinen Einheit mm/s Maschinenzustand angibt (unterer Frequenzbereich) –...
Seite 89 Schwingungsdiagnose bietet malem Betrieb ergeben sowie die Erkennung von Trends Balluff spezielle Sensoren an. (Änderung der Werte über die Zeit). Die Produktfamilie ist so konzipiert, dass sie eine vollstän- Die Genauigkeit der Messung wird durch die Anwendung dige Überwachungsfunktionalität bietet, wobei die...
Seite 90 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.14.4 ISDU Name Index Subindex Zugriff Länge Datentyp Data Storage Default Vibration Level 0x210E (8462) 4 Byte FLOAT32 – Vibration Alarm 0x210F (8463) 5 Byte Configuration Vibration Alarm Enable 1 Byte BOOL Nein Vibration Alarm Threshold 4 Byte...
Seite 91: Feuchtigkeitsdetektion (Humidity)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.15 Feuchtigkeitsdetektion (Humidity) 6.15.1 Beschreibung Die Funktion überwacht die Luftfeuchtigkeit im Gerät und informiert über Änderungen durch entsprechende IO-Link- Events. Die Feuchtigkeitserkennung liefert eine sofortige Reaktion im Falle eines kritischen Ausfalls. Diese Reaktion wird ausgelöst, wenn die Feuchte über einen festen Schwellen-...
Seite 92: Speichernutzungsüberwachung (Storage Usage Monitoring)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Sekundäre Gerätefunktionen (Fortsetzung) 6.15.4 System Commands Für eine Übersicht aller System Commands siehe Kapi- tel 3.5 auf Seite 25. 6.15.5 Events Event-Code Event-Typ Beschreibung Device-Status 0x8D12 (36114) Warnung Überschreitung der festgelegten Schwelle der 1 – Maintenance-Required geräteinternen Feuchtigkeit.
Seite 93: Gerätestatus Und Detailierter Gerätestatus (Device Status And Detailed Device Status)
Prozessdaten sind aufgrund einer Fehlfunktion des Geräts oder seiner Peripherie- geräte ungültig. Das Gerät ist nicht in der Lage, seine vorgesehene Funktion aus- zuführen. Eine Neukonfiguration (Zurücksetzen auf Werkseinstellungen) kann weiterhelfen. Sonst muss der Balluff-Service kontaktiert oder das Gerät ausge- tauscht werden. Tab. 7-3: Device Status www.balluff.com...
Seite 94 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 7.1.5 Detailed Device Status Detailed Device Status zeigt die aktuell anstehenden Diagnosemeldungen (Fehler, Warnung) an. Für eine Event- Übersicht siehe Kapitel 3.6 auf Seite 26. Er kann genutzt werden, um im Fall von unerwartetem Device-Status eine genauere Fehleranalyse zu betreiben bzw.
Seite 95: Diagnoseunterdrückung (Diagnosis Suppression)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Diagnoseunterdrückung (Diagnosis Suppression) 7.2.1 Beschreibung Die Diagnoseunterdrückung dient dazu, Diagnosemeldun- gen des Geräts zu unterdrücken. Hierfür gibt es 2 Möglich- keiten: – Diagnoseunterdrückungslevel, das ein generelles Unterdrücken von Meldungen eines bestimmten Niveaus (Benachrichtigung, Warnung, Fehler) zulässt.
Seite 96 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 7.2.4 Events Für eine Event-Übersicht siehe Kapitel 3.6 auf Seite 26. Event Code Suppression Dieser Parameter zeigt die aktuell unterdrückten Event- Meldungen an. Über Subindex 0 oder einen speziellen Subindex kann auf die einzelnen Nachrichten zugegriffen werden. Dieser Index ist Teil der Datenspeicherung und wird im nichtflüchtigen Speicher gespeichert.
Seite 97: Resetbefehle (Reset Commands)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Resetbefehle (Reset Commands) 7.3.1 Beschreibung Das Gerät unterstützt verschiedene Reset Commands zum Zurücksetzen der eingestellten Parameter auf Default- Werte. Auf diese Kommandos wird jeweils über System Commands zugegriffen. Diese Funktion ist in der IO-Link-Spezifikation definiert und nach der Version 1.1.2 umgesetzt.
Seite 98: Variantenkonfiguration (Variant Configuration)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Variantenkonfiguration (Variant Configuration) Nach einer Variantenumstellung kann es zu einer inkonsistenten Konfiguration kommen, da es keine automatische Umstellung von Parametern gibt. Daher wird die Einrichtung in folgender Reihen- folge empfohlen: 1. Varianteneinstellung 2. Factory Reset durchführen oder gültige Para- meter einstellen.
Seite 99: Pinzuweisung (Pin Assignment)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Pinzuweisung (Pin Assignment) 7.5.1 Beschreibung Es stehen verschiedene interne digitale Signale zur Verfü- gung, die an den Pins des Devices ausgegeben oder eingelesen werden können. Pin 4 und Pin 2 können mit folgenden Funktionen konfigu-...
Seite 100 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Behavior IO-Link Signal Source Mit Behavior IO-Link kann das Verhalten des Pins während Mit Signal Source kann die interne Signalquelle für den Pin einer aktiven IO-Link-Kommunikation bestimmt werden. ausgewählt werden. Es stehen verschiedene Signalquellen Der Pin kann entweder seine Funktion weiterhin ausführen,...
Seite 101 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Wert Name Digital Input 0x0002 (2) Digital Input Pin 2 0x0007 (7) Switching Counter Reset 0x0014 (20) Switching Speed Reset 0x0027 (39) Transducer Enable 0x003E (62) Teach-in Tab. 7-15: Pinzuweisung – Signal Source Logic Mit Logic kann der Ein-/Ausgang als invertiert oder normal konfiguriert werden.
Seite 102: Bedeutung Der Led-Zustände Und Konfiguration (Led Meaning And Configuration)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Bedeutung der LED-Zustände und Konfiguration (LED Meaning and Configuration) 7.6.1 Beschreibung Es wird immer nur das Signal mit der höchsten Priorität angezeigt. Die Signale werden mit absteigender Priorität aufgelistet. Balluff Standard LED 1 (Betriebszustand und Kommunikation)
Seite 103 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Namur Standard LED 1 (Betriebszustand und Kommunikation) Name Signal Bedeutung Failure Rot statisch Allgemeiner Fehler Communication Grün wechselnd mit LED IO-Link Kommunikation ist aktiv. Das Gerät ist bereit. aus im Verhältnis 10:1, 1 s Periode Ready Diagnosis On Grün statisch...
Seite 104 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) LED Standard Selection Es kann mit Hilfe eines Parameters zwischen zwei ver- schiedenen Signalisierungsstandards gewählt werden. Der Parameter definiert, welcher Signalisierungsstandard verwendet werden soll: Wert Standard BALLUFF NAMUR Tab. 7-23: Bedeutung der LED-Zustände und Konfiguration – LED...
Seite 105: Prozessdateninformation Und -Konfiguration (Process Data Info And Configuration)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Prozessdateninformation und -konfiguration (Process Data Info and Configuration) 7.7.1 Beschreibung Prozessdaten-Information und -Konfiguration bietet ver- schiedene Möglichkeiten rund um Prozessdaten: – Auswahl eines der vom Gerät vorgegebenen Prozess- datensets – Information über den Aufbau der Ein- und Ausgangs- daten –...
Seite 106 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) PD Description 7.7.3 Events Dieser Parameter dient dazu, die Struktur des aktuell gewählten Prozessdatenprofils für Ein- und Ausgangsda- PD Update Timeout ten anzugeben. Es werden die einzelnen Prozessdatenvari- Bei speziellen Prozessdatenwerten überprüft das Gerät ablen beschrieben.
Seite 107 BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 7.7.4 Variantenabhängigkeit PD Invalid PD Inputs Invalid: Eingangsdaten (Device-zu-Master) werden als ungültig gekennzeichnet, wenn der Device Status (siehe Kapitel 7.1 auf Seite 91) des Geräts Failure ist. In allen anderen Zuständen werden Ersatzwerte für die Daten ausgegeben, deren Inhalt nicht korrekt ausgegeben werden kann.
Seite 108: Profilcharakteristik (Profile Characteristic)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Profilcharakteristik (Profile Characteristic) Alle Einzelfunktionen sind in dieser Anleitung beschrieben. Genauere Bedeutungen der Profile können in den entspre- chenden Profilspezifikationen nachgelesen werden (siehe 7.8.1 Beschreibung www.io-link.com). Profile Characteristic ist ein lesbarer Parameter, der Aus- kunft darüber gibt, welche IO-Link-Profile unterstützt...
Seite 109: Gerätezugriffssperren (Device Access Locks)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) Gerätezugriffssperren (Device Access Locks) 7.9.1 Beschreibung Mit Device Access Locks kann das Gerät für bestimmte Konfigurationszugriffe gesperrt werden, um Änderungen an den Parametern zu verhindern. Diese Funktionalität ist im IO-Link-Standard definiert und nach der Version 1.1.2 umgesetzt.
Seite 110: Parametermanager (Parameter Manager)
BOS R254K-UUI-LE10-S4 Optoelektronische Sensoren Systemfunktionen (Fortsetzung) 7.10 Parametermanager (Parameter Manager) 7.10.1 Beschreibung Der Parameter-Manager ist für die Speicherung von Para- metern im permanenten Speicher im Gerät verantwortlich. Beim Start werden alle gespeicherten Parameter aus dem Permanentspeicher gelesen, bei Parameteränderungen werden die Daten durch den Parameter-Manager innerhalb des Permanentspeichers gespeichert.
Seite 111 BOS R254K-UUI-LE10-S4 Configuration Guide english...
Seite 112 www.balluff.com...
