Verletzungen führen kann. Mitgeltende Dokumente GEFAHR Weitere Informationen zu diesem Produkt finden Sie unter www.balluff.com auf der Produktseite z. B. in folgenden Das allgemeine Warnsymbol in Verbindung mit dem Dokumenten: Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit- –...
Produkt ausschließlich wie in der Betriebsanleitung und den mitgeltenden Dokumenten beschrieben sowie unter Einhaltung der technischen Spezifikationen und Anforde- rungen und nur mit geeignetem Original Balluff Zubehör verwendet wird. Andernfalls liegt eine nichtbestimmungsgemäße Verwen- dung vor. Diese ist nicht zulässig und führt zum Verlust von Gewährleistungs- und Haftungsansprüchen gegenüber...
Sensor – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 12).
Dieses Gerät unterstützt Condition-Monitoring- Rot statisch Allgemeiner Fehler Funktionen. Für Details siehe Dokument IO-Link- Grün wechselnd mit IO-Link-Kommunikation ist aktiv. Konfiguration unter www.balluff.com auf der LED aus im Verhält- Das Gerät ist bereit. Produktseite. nis 10:1, 1 s Periode Grün statisch Das Gerät ist bereit.
– Modus: SIO-Mode – Betriebsmodus Objekterkennung: Standard – PIN 2: Schaltausgang Gegentakt (push-pull) – PIN 4: Schaltausgang Gegentakt (push-pull) Siehe auch Dokument IO-Link-Konfiguration unter www.balluff.com auf der Produktseite. Schirmung und Kabelverlegung Bild 5-1: Beispielbild bei Verwendung mit gewinkeltem Steckverbin- Kabellänge Für den IO-Link-Betrieb beträgt die maximale Kabellänge 20 m.
Sensor neu ausrichten und einstellen. ► Die Scheibe mit einem fusselfreien Tuch und Alkohol (Ethanol, Isopropanol) abwischen. Insbesondere nach dem Austausch des Sensors oder der Reparatur durch den Hersteller die Wartung korrekten Werte prüfen. Das Produkt ist wartungsfrei. www.balluff.com deutsch...

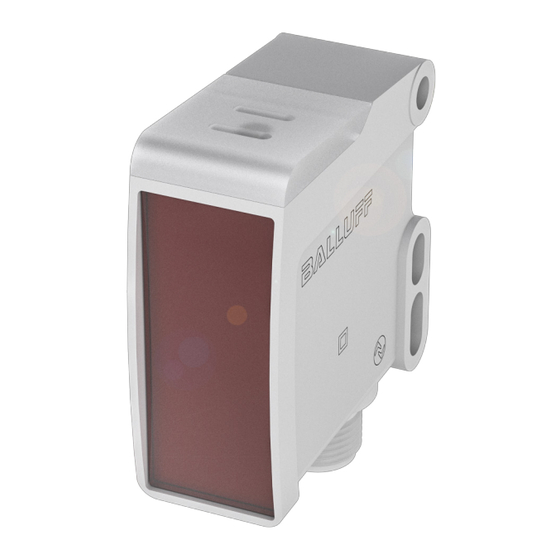

BOS R254K-UUI-L_1_-S4 Optoelektronische Sensoren Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung.
BOS R-22 Der Sensor ist sofort betriebsbereit, die volle Genauigkeit (für …-LK10-…) wird nach der Warmlaufphase erreicht. Referenzempfänger BOS R254K-UUI-LE10-S4 (für …-LS10-…) Weitere Daten finden Sie unter www.balluff.com Referenzsender BOS R254K-UUI-LS10-S4 (für …-LE10-…) auf der Produktseite. Referenztarget 90 % Remission (für …-LH10/LH11/ (100x100 mm)
≤ 75 mA Abmessungen (B × H × L) siehe Produktbeschreibung Bemessungsisolationsspannung U 75 V DC Gewicht 29…35 g (typabhängig) Bereitschaftsverzug t 300 ms siehe Datenblatt unter www.balluff.com auf der Produktseite Lastkapazität bei U ≤ 100 nF Reststrom I ≤ 500 μA Restwelligkeit (% von U ≤ 10 % Schaltfrequenz …-LH10-… 250 Hz 500 Hz (Speed Mode)
BOS R254K-UUI-L_1_-S4 Optoelektronische Sensoren Technische Daten (Fortsetzung) Diagramme und Anfahrkurven Seitlicher Schaltpunkt Bei den Diagrammen und Anfahrkurven handelt es sich um typische Werte. 9.9.1 …-LH10/LH11/LH12-… 20 % Remission 5 % Remission Schaltabstandsabweichung in Abhängigkeit vom 90 % Remission Objektabstand bei unterschiedlichen –0.5 Remissionsgraden –1.0...
Anforderungen der aktuellen typ. max. Reichweite Standardmode BOS R-40 EU-Richtlinie entsprechen. BOS R-16 BOS R-16 Nähere Informationen zu Richtlinien, Zulassungen und Normen finden Sie unter www.balluff.com 10 11 auf der Produktseite. Abstand [m] Bild 9-15: Funktionsreserve über den Abstand (…-LK10-…) deutsch...
