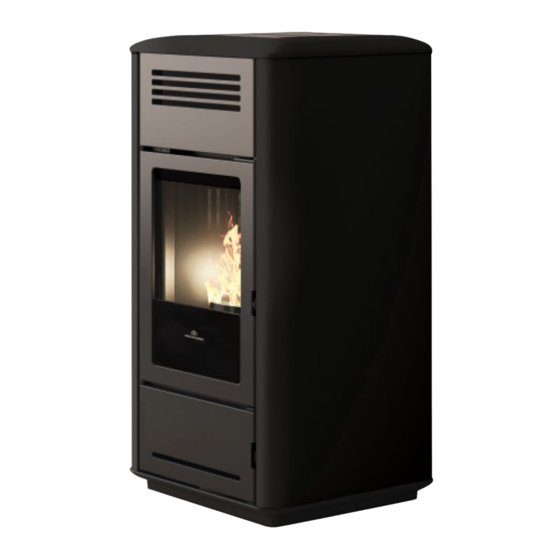

- Seite 1 MILLA H 15 PELLET-HEIZOFEN MILLA H 12 DE Installations-, Betriebs- und Wartungsanleitung S. 2...
- Seite 2 Ausgabe in italienischer Originalsprache Hiermit erklärt der Hersteller EDILKAMIN S.p.a. mit Firmensitz in Via P . Moscati 8 - 20154 Milano - Steuernummer und MWSt.-Identnummer 00192220192 eigenverantwortlich, dass: die hier beschriebenen Pellet-Heizöfen der Verordnung (EU) Nr. 305/2011 und der harmonisierten Europäischen Norm 14785:2006 entsprechen PELLET-HEIZÖFEN der Handelsmarke...
-
Seite 3: Allgemeine Hinweise
Produkts auf. Bei Verlust fordern Sie bitte bei Ihrem Händler Bewahren Sie folgende Unterlagen auf: ein Ersatzexemplar an oder laden es im Download-Bereich • die Garantiebescheinigung, die dem Gerät beiliegt unter www.edilkamin.com herunter. • den Kaufbeleg, den Ihnen der Händler ausgestellt hat • die vom Installateur ausgestellte Konformitätserklärung Adressaten der Anleitung (bzw. - Seite 4 Garantiezertifikat Es besteht die Gefahr schwerer entnehmen, sich Verbrennungen sowie Gerät befindet: Weder Sachschäden. Personen- und Edilkamin noch der Händler • Verwendung sonstiger können für Schäden haftbar Brennstoffe Holzpellets. gemacht werden, die auf nicht FEUERRAUM KEINE ordnungsgemäße Installation ABFÄLLE, KUNSTSTOFFE...
-
Seite 5: Nicht Die Zuluftöffnungen Verschliessen Oder Den Rauchabzug
SICHERHEITSINFORMATIONEN • Reinigung des heißen Feuerraums. • Verdecken der Zuluftöffnungen KEINE HEISSE ASCHE AUS DEM im Raum oder der Lufteinlässe. FEUERRAUM ABSAUGEN. Der NICHT DIE ZULUFTÖFFNUNGEN Aschesauger kann beschädigt VERSCHLIESSEN ODER DEN werden und es kann Rauch in den RAUCHABZUG BLOCKIEREN. -
Seite 6: Abmessungen
ABMESSUNGEN MILLA H (cm) 16,6 14,4 Ø 8 cm Ø 4 cm Rauchabzug Verbrennungsluft füllen G 1/2” M Rücklauf G 3/4” M Vorlauf G 3/4” M BENUTZER/INSTALLATEUR... -
Seite 7: Technische Daten
Bei den oben genannten Daten handelt es sich um Richtwerte, die bei der Zertifizierung durch die benannte Stelle gemessen wurden. EDILKAMIN s.p.a. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen. TECHNISCHE DATEN ZUR BEMESSUNG DES SCHORNSTEINS Dieser muss in jedem Fall den Vorga- ben dieses Datenblatts und den Installationsvorschriften für jedes Gerät entsprechen. - Seite 8 TECHNISCHE DATEN ECODESIGN INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBILE SOLIDO - REGOLAMENTO (EU) 2015/1185 E 2015/1186 Produttore Edilkamin S.p.A. Marchio Edilkamin Identificativo del modello Milla H 12 Descrizione Apparecchio per il riscaldamento domestico, alimentato con pellet di legno,...
- Seite 9 TECHNISCHE DATEN ECODESIGN INFORMAZIONI PER APPARECCHI DI RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBILE SOLIDO - REGOLAMENTO (EU) 2015/1185 E 2015/1186 Produttore Edilkamin S.p.A. Marchio Edilkamin Identificativo del modello Milla H 15 Descrizione Apparecchio per il riscaldamento domestico, alimentato con pellet di legno,...
-
Seite 10: Auspacken
AUSPACKEN VORBEREITUNG UND AUSPACKEN VORBEREITUNG UND AUSPACKEN Die verwendeten Verpackungsmaterialien enthalten Die verwendeten Verpackungsmaterialien enthalten keine Gifte oder Schadstoffe und müssen daher nicht keine Gifte oder Schadstoffe und müssen daher nicht gesondert entsorgt werden. gesondert entsorgt werden. Lagerung, Lagerung, Entsorgung Entsorgung bzw. - Seite 11 AUSPACKEN Das Verpackungsmaterial (z. B. Kunststoff, Folien) kann für Kinder gefährlich sein. Es besteht Erstickungsgefahr. Halten Sie die Verpackung von Kindern fern. VERSUCHEN SIE NICHT, DAS GERÄT VON DER PALETTE ZU NEHMEN, OHNE ZUVOR DIE FEUERRAUMTÜR GEÖFFNET UND DIE BEFESTIGUNGSSCHRAUBEN DES GERÄTS AN DER PALETTE ENTFERNT ZU HABEN ENTFERNEN DES OFENS VON DER PALETTE.
-
Seite 12: Anschluss An Das Wassernetz
Einbindung anderer Wärmequellen möglich ist. Er verringert den Brennstoffverbrauch und erhöht den Wirkungsgrad der Anlage. Edilkamin empfiehlt einen Puffer von mindestens 20 l/kW. • Rücklauftemperatur Wassers Heizofen muss mindestens 50-55 °C betragen, um Kondensatbildung zu vermeiden. •... - Seite 13 ANSCHLUSS AN DAS WASSERNETZ Die pellet-heizofen ist ausgestattet: - Hydraulikbausatz mit geschlossenem Ausdehnungsgefäß, - Umwälzpumpe - Überdruckventil ROHRBAUSATZ Abmessungen in mm HEIZUNGSVORLAUF HEIZUNGSRÜCKLAUF O KALT DIESE KANTE STEHT FÜR DEN FUSSBODEN MERKMALE DER PUMPEN INSTALLATEUR...
-
Seite 14: Bedeutung
ANSCHLUSS AN DAS WASSERNETZ MERKMALE DER PUMPEN Die Pumpe des Primärkreislaufs ist für alle drei Bausätze stets gleich (Teilesatz R, Teilesatz RW, Teilesatz R2). Die Pumpe des Sekundärkreislaufs (Umwälzpumpe), die nur im Teilesatz R2 vorhanden ist, unterscheidet sich von der ersten. Es folgen die Zeichnungen der beiden Pumpen. - Seite 15 INSTALLATION KLEMMLEISTE Eine Niederspannungs-Klemmleiste (10-polig) und eine Netzspannungs-Klemmleiste (6-polig). Mögliche Anschlussbeispiele sind unten dargestellt. * Die Kabelverschraubungen befinden sich im Beutel über dem Grundkörper. Je nach erforderlichen Anschlüssen an der Klemmleiste die Vorstanzung in der Klemmleistenabdeckung für das anzuschließende Kabel entfernen und das Kabel mit der Kabelverschraubung arretieren.
-
Seite 16: Vorbemerkung Zur Installation
Sicherheitseinrichtungen an und schalten das oder Räumen, in denen sich andere Geräte Gerät ab. befinden, die die Verbrennungsluft aus dem Technisches Kundendienstzentrum von Edilkamin Raum selbst entnehmen, sowie in Räumen mit verständigen. Explosionsgefahr ist nicht gestattet. Etwaige Abzugsventilatoren, die in Aufstellungsraum des Geräts betrieben werden, können zu Problemen... - Seite 17 INSTALLATION RAUCHABZUGSANLAGE ( RAUCHABZUGSANLAGE (Rauchabzugsrohr, Rauchabzugsrohr, RAUCHROHR RAUCHROHR Schornstein und Schornsteinkopf Schornstein und Schornsteinkopf) ) Außer den allgemeinen Vorschriften für das Rauchrohr Dieses Kapitel wurde entsprechend den europäischen und den Schornstein gilt für das Rauchrohr: : Normen EN 13384, EN 1443, EN 1856, EN 1457 verfasst. •...
-
Seite 18: Verbrennungsluftzufuhr
INSTALLATION SCHORNSTEIN SCHORNSTEIN: VERBRENNUNGSLUFTZUFUHR Im Allgemeinen empfehlen wir zwei Alternativen, um Neben den allgemeinen Vorschriften gilt für den den Zustrom der erforderlichen Verbrennungsluft zu Schornstein gewährleisten. Es muss Außenluft zugeführt werden* • Er darf nur zur Rauchableitung dienen. Es ist außerdem notwendig, für einen Austausch der •... - Seite 19 Wirksamkeit des Erdungskreises nachzuweisen. Eine nicht wirksame Erdung führt zu Betriebsstörungen, für die Edilkamin keine Haftung übernimmt. Die Netzanschlussleitung muss einen auf die Leistung des Geräts abgestimmten Querschnitt aufweisen. Das Netzanschlusskabel darf nicht die Rauchrohre oder sonstige erwärmte Komponenten des Ofens...
-
Seite 20: Verkleidung
VERKLEIDUNG Abb. 1 fig. 1 - Die Metallseite einbauen (A) - Das Teil oben anschrauben - Wiederholen Sie den Vorgang für die andere Seite Die obere Keramikplatte positionieren. INSTALLATEUR... -
Seite 21: Einführung In Den Gebrauch
EINFÜHRUNG IN DEN GEBRAUCH ERSTINBETRIEBNAHME EINFÜLLEN PELLETS • Lesen Sie diese Anleitung gewissenhaft durch und BRENNSTOFFBEHÄLTER veranschaulichen Sie sich ihren Inhalt. Der Brennstoffbehälter ist nach dem Öffnen des • Entfernen Sie sämtliche entzündlichen Objekte Deckels zugänglich. vom Gerät (Handbücher, Aufkleber usw.). Vor allem Bei heißem Heizofen den Pellet-Sack AUF eventuelle Aufkleber vom Sichtfenster entfernen. -
Seite 22: Betriebsarten
BEDIENUNGSANLEITUNG BETRIEBSARTEN Das Gerät verfügt ferner über folgende Modus Einstellbare Größen Zusatzfunktionen. AUTOMA- • gewünschte Raumtemperatur TISCH • Belüftungsstufe Funktion In welchen Modi Was es macht UHRENTHER- • die gewünschte Raumtempe- es aktiviert wer- MOSTAT ratur, die an verschiedenen den kann Tagen der Woche gewählt wird Stand-By automatisch... -
Seite 23: Einleitung Zum Gebrauch
EINLEITUNG ZUM GEBRAUCH SCHNITTSTELLE Alternativ kann das Produkt folgendermaßen verwaltet werden SERIENMÄSSIG Mit Kauf von zusätzlichem Zubehör Edilkamin: • ANZEIGE: nützlich für alle Funktionen, am • SPRACHBEFEHLE: Alexa oder Google Home Gerät positioniert • APP The Mind : nützlich für alle Funktionen zu Hause mit direkter Verbindung oder außer Haus mit Internetverbindung und... -
Seite 24: Thermostatische Anschlüsse/Optionale Sonde
THERMOSTATISCHE ANSCHLÜSSE/OPTIONALE SONDE OPTIONALE ELEKTRISCHE ANSCHLÜSSE HINWEIS: Die Anschlüsse müssen von qualifiziertem Personal bei Am Produkt befindet sich eine Klemmleiste (zugänglich getrennter Stromversorgung ausgeführt werden. durch Entfernen der Abdeckung, bei ausgeschaltetem Strom und nur durch qualifizierte Techniker). Weitere Info für Installateure auf der Website. JE NACH ART DER ANLAGE KANN DER INSTALLA- TEUR SONDEN ODER THERMOSTATE ZUR EINSTEL- LUNG DES PRODUKTS GEMÄSS VERSCHIEDENER... - Seite 25 EINLEITUNG ZUM GEBRAUCH Die Anzeigen folgen gleichzeitig den Funktionen und werden in den folgenden Abschnitten beschrieben: 15:40 14,9 ° 1,2 bar - TASTEN Die Anzeige verfügt über 8 Tasten: ON/OFF: um vom OFF-Zustand in den ON-Zustand zu wechseln. In den Menüs zur Bestätigung und Rückkehr zum Hauptbildschirm.
- Seite 26 EINLEITUNG ZUM GEBRAUCH LESEBEREICH DER ANZEIGE sie ist in zwei Teile unterteilt: • Die Statusanzeigeleiste oben; • Der Hauptbereich, oben. Die Anzeigen folgen gleichzeitig den Funktionen und werden in den folgenden Abschnitten beschrieben In der Statusanzeigeleiste können Sie ablesen: • die Symbole der Wärmeanforderung (Heizkörper, Wasserhahn, Pumpenaktivierung);...
-
Seite 27: Vereinfachte Verwendung
BEDIENUNGSANLEITUNG Über die Anzeige ist es möglich: Die Zündung und Abschaltung dauern mehrere • Vom OFF-Status in den ON-Status umzu- Minuten. In dieser Zeit sollte die Flamme schalten, indem die ON/OFF-Taste lange erscheinen oder erlöschen. In dieser Phase gedrückt wird abwarten und keine Tasten betätigen. -
Seite 28: Einstellung Der Belüftung
BEDIENUNGSANLEITUNG - EINSTELLUNG DER BELÜFTUNG Die Einstellung kann sowohl mit Gerät im Status OFF oder ON gemacht werden. Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden. Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Raumtemp. wird die Nummer des zu ändernden Ventilators angezeigt (F1). - Seite 29 BEDIENUNGSANLEITUNG MÖGLICHE STATUS des Geräts: - STATUS OFF Das Gerät ist „deaktiviert“ und erzeugt keine Wärme, nachdem es mit der Taste ON/OFF der Funkfernbedienung manuell oder über einen externen Schaltkontakt (Uhrenthermostat, Telefonsteuerung) ausgeschaltet wurde. Vom Display OFF kann zum Display ON gewechselt werden, indem die ON/OFF-Taste 3 Sekunden lang gedrückt wird. - STATUS ON Das Gerät ist „aktiviert“...
- Seite 30 BEDIENUNGSANLEITUNG - MENÜ Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Die Menüpunkte sind folgende: STAND-BY PELLET LADEN UHRENTHERMOSTAT HINWEIS TEMP.
- Seite 31 BEDIENUNGSANLEITUNG - STAND-BY Wenn die Standby-Funktion aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein. Ist die Funktion Stand-by nicht aktiviert, dann regelt das Gerät bei Erreichen der Solltemperatur bis auf die niedrigste Leistungsstufe herunter.
-
Seite 32: Pellet Laden
BEDIENUNGSANLEITUNG - PELLET LADEN Hiermit können Pellets nachgefüllt werden, nachdem die Förderschnecke komplett entleert wurde. Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert. Zum Aufruf der Funktion vom Hauptmenü... -
Seite 33: Chrono-Einstellung
BEDIENUNGSANLEITUNG - CHRONO-EINSTELLUNG Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste drücken Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt 15:36 14,9 ° CHRONO Wochentag 15:36 15:36 Bsp- = MON = Montag 14,9 °... - Seite 34 BEDIENUNGSANLEITUNG Wählen Sie den Wochentag durch Scrollen mit den Tasten (das Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste Wochentag 00:00 15:36 Bsp- = MON = Montag 14,9 ° 14,9 ° OK. TASTE SPEICH. Die Stunde oben rechts zeigt den Beginn des Zeitintervalls an ( 00:00 Mit den Tasten wird die Uhrzeit in Halbstundenschritten gescrollt.
- Seite 35 BEDIENUNGSANLEITUNG EINTELLUNG TEMPERATUR FÜR DAS CHRONO T1 – T2 TEMP. CHRONO Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste drücken Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt.
-
Seite 36: Datum Und Uhr
BEDIENUNGSANLEITUNG - DATUM UND UHR Zum Einstellen des aktuellen Datums und Uhrzeit. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste drücken Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt 15:36 14,9 °... -
Seite 37: Spracheinstellung
BEDIENUNGSANLEITUNG - SPRACHEINSTELLUNG Ermöglicht die Wahl der Dialogsprache. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste drücken Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Wenn ich den Menüpunkt Sprache aufrufe, zeige ich den Namen der Funktion in der Statusleiste in der ersten Zeile und den aktuellen Wert in der zweiten (DEUTSCH) an 15:36 14,9... - Seite 38 BEDIENUNGSANLEITUNG - ANZEIGE Hier kann die Helligkeit des Display-Hintergrunds eingestellt werden. - INFO Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste drücken Die Tasten dienen zum Scrollen der Menüpunkte...
-
Seite 39: Reihenfolge Und Bezeichnungen Können Je Nach Version Leicht Abweichen
BEDIENUNGSANLEITUNG FÜR INSTALLATEUR: MENÜ Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Die Menüpunkte sind folgende: STAND-BY: Im Benutzerhandbuch beschrieben HINWEIS PELLET LADEN: Im Benutzerhandbuch beschrieben Reihenfolge und Bezeichnungen... - Seite 40 BEDIENUNGSANLEITUNG - INFO Sie stellen Ist-Daten zur Situation bereit 15:36 ° 14,9 INFO 15:36 ° 14,9 ABGASTEMPERATUR 88,2 °C Nachstehend die Beschreibung der Punkte Die Abgastemperatur zeigt den abgelesenen Temperaturwert im Inneren des Geräts an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen Getriebemotor: zeigt die eingestellte und abgelesene Drehzahl an.
- Seite 41 BEDIENUNGSANLEITUNG - SOFTWARE Zeigt an: • Die Firmware-Version der elektronischen Platine (Platine Fw.) • Die Firmare-Version des Core Control Pan • Die Database (die von den technischen Kundendienstzentren mit den Produkten verbunden ist) Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen 15:36 °...
- Seite 42 BEDIENUNGSANLEITUNG - ALARME Diese Informationen sind für den Techniker. Die Alarme sind vom neuesten bis zum ältesten geordnet. 15:36 ° 14,9 ALARME 15:36 ° 14,9 ALARME A4 28.12.2020 Die Bedeutung der Abkürzungen ist dem Bedienungshandbuch zu entnehmen BENUTZER...
- Seite 43 BEDIENUNGSANLEITUNG - GETR. MOTOR Ermöglicht die Einstellung des Getriebemotors im kontinuierlichen oder Schritt-Zyklus. Nur unter der Anleitung eines Technikers auszuführen. 15:36 ° 14,9 GETR. MOTOR 15:36 ° 14,9 GETR. MOTOR FORTSETZUNG - PLT LVL SENS. Ermöglicht die ON- oder OFF-Einstellung des Plt Lvl Sens. 15:36 °...
-
Seite 44: In Der Reihenfolge Befindet Sich Nachher Das Tech Menu
BEDIENUNGSANLEITUNG IN DER REIHENFOLGE BEFINDET SICH NACHHER DAS TECH MENU - „TEMPERATURES“ auf der Anzeige (Einstellung der Wassertemperaturen) Ermöglicht die Einstellung der Kesseltemperatur und ggf. der Speichertemperatur. Wenn der Außenfühler aktiviert ist, ermöglicht er die Einstellung der Klima Kurve anstelle der Kesseltemperatur. ADJ AMB1 wird ebenfalls angepasst (d. -
Seite 45: Flammentyp (Nur Für Den Techniker)
BETRIEBSANWEISUNGEN: TECH MENU - TECH MENU (nur für TECHNIKER) Nur für Techniker zugänglich, die über das Password (1111) verfügen. Nach Eingabe des Password mit der Taste bestätigen Flammentyp ANMERKUNGEN Pellettyp Unangemessene Veränderungen können dazu führen, dass der Konfiguration Ofen nicht funktioniert Parameter - FLAMMENTYP (nur für den TECHNIKER) - Seite 46 BETRIEBSANWEISUNGEN: TECH MENU - PELLETTYP Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei Qualitätspellets, wird das Laden der Pellets angepasst MEDIUM HIGH 15:36 ° 14,9 PELLETTYP Mit der Taste hat man Zugriff auf die Einstellung des Pellettyps (%) und mit den Tasten verändert man den Wert Durch Drücken der Taste...
-
Seite 47: Konfiguration
BETRIEBSANWEISUNGEN: TECH MENU KONFIGURATION Mit den Tasten scrollt man die Menüpunkte des Tech Menus bis zum Menüpunkt „KONFIGURATION“ Mit der Taste hat man Zugriff auf die Einstellung „KONFIGURATION“ und mit den Tasten verändert man den Wert. Durch Drücken der Taste gelangt man automatisch zum Ausgangsmenü... -
Seite 48: Hausautomatisierung Kontakt
NUR FÜR DEN INSTALLATEUR: HYDRAULISCHE INSTALLATION Um die verschiedenen Systemtypen zu verwalten, schließen Sie die Sonden je nach Bedarf an die Klemmleiste an. KOMPLETTER KLEMMENBLOCK 15-16 WW-SPEICHER FÜHLER (optional NTC 10K) – WW-SPEICHER THERMOSTAT (optional) 13-14 ON/OFF POTENTIALFREIEN KONTAKT (Eingang) 11-12 RAUMFÜHLER(werkseitig) oder RAUMTHERMOSTAT (optional) 9-10... -
Seite 49: Tägliche Wartung
WARTUNG Das Gerät von der Stromversorgung trennen. Eine mangelhafte Wartung gestattet dem Produkt keinen ordnungsgemäßen Betrieb. Eventuelle Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. TÄGLICHE WARTUNG 1. Die Reinigungsfeder unter dem Pellet Behälter Deckel mit dem Kalthandgriff betätigen. 2. -
Seite 50: Wöchentliche Wartung
WARTUNG WÖCHENTLICHE WARTUNG Mit ausgeschaltetem und abgekühltem Gerät nach Betätigung der Reinigungsbürste wie bei der ordentlichen Wartung sollte die Inspektionsöffnung unter dem Feuerraum abgesaugt werden (*). Um sich anzumelden: • Die Brennkammertür anhand des Griff (abnehmbarer Griff) öffnen • das Rauchgasleitblech (D) entfernen, das nur aufgelegt ist. Nach dem Absaugen das Rauchgasleitblech wieder auflegen. - Seite 51 - Reparaturen nur von lizenzierten technischen Kunden- dienstzentren von Edilkamin/Händlern durchführen lassen. Das Schornsteinsystem ist in jedem Fall mindestens - Die Namen der von Edilkamin beauftragten und einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem lizenzierten technischen Kundendienstzentren (CAT) Land Vorschriften hierzu bestehen).
-
Seite 52: Ratschläge Bei Möglichen Störungen
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Bei einem Störfall führt das Gerät eine automatische Abschaltung durch. Auf dem Display wird die Ursache angezeigt (siehe unten). 15:36 14,9 ° BRENNERSCHALE VERSCHMUTZT MELDUNG STÖRUNG ABHILFE Verbrennungsluft- • Prüfen, ob die Feuerraumtür geschlossen ist. Volumenstrom fällt unter einen •... - Seite 53 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Ausschalten wegen Überschrei- • Pellettyp überprüfen (im Zweifelsfall Servicetechniker tung der maximalen Rauchgas- anrufen) temperatur • Servicetechniker verständigen Ausschalten wegen zu hoher • Siehe HO7 Temperatur im Gerät Ausschaltung wegen defektem • Servicetechniker verständigen oder blockiertem Getriebemotor Ausschalten wegen Überhitzung •...
-
Seite 54: Wasserübertemperatur (Abschaltung Ohne Alarm)
Alarm zu gehen. Am Display erscheint die Anzeige STBY neben der Raumtemperatur. Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden. WARTUNG (MELDUNG, DIE KEINE ABSCHALTUNG BEWIRKT) Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. - Seite 56 Die Namen der von Edilkamin beauftragten und lizenzierten technischen Kundendienstzentren (CAT) und Händler finden Sie NUR auf www.edilkamin.com. *942191-DE* w w w . e d i l k a m i n . c o m Code 942191-DE 06.22/B...
