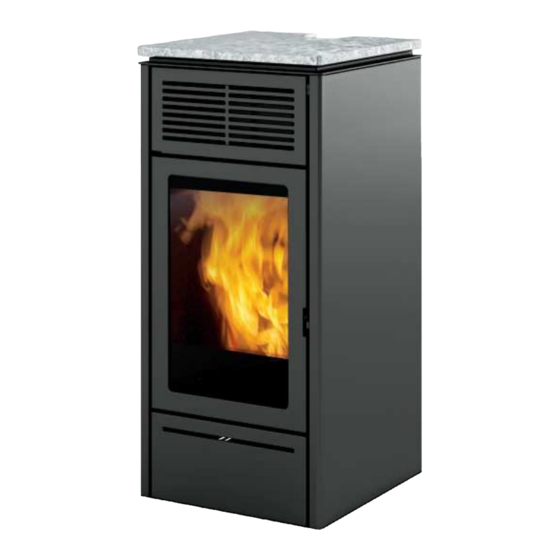

EdilKamin SLIDE2 7 Up Installations-, Betriebs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für SLIDE2 7 Up:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SLIDE2 7 Up
PELLETS-OFEN
Für alle Updates, www.edilkamin.com
D
Installations, Betriebs und Wartungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EdilKamin SLIDE2 7 Up

Inhaltszusammenfassung für EdilKamin SLIDE2 7 Up

  • Seite 1 SLIDE2 7 Up PELLETS-OFEN Für alle Updates, www.edilkamin.com Installations, Betriebs und Wartungsanleitung...
  • Seite 2 PELLETOFEN Handelsmarke EDILKAMIN, Modellbezeichnung SLIDE2 7 Up SERIENNR.: Typenschild-Nr. Leistungserklärung: SLIDE2 7 Up DoP - EK n° 179 Typenschild-Nr. Des Weiteren wird erklärt, dass: der Holzpelletofen SLIDE2 7 Up die Vorgaben folgender EU-Richtlinien erfüllt: 2014/35/EG - Niederspannungsrichtlinie 2014/30/EG - EMV-Richtlinie...
  • Seite 3 • die Konformitätserklärung, die Ihnen der Installateur Produkts auf. Bei Verlust fordern Sie bitte bei Ihrem Händler ausgestellt hat. ein Ersatzexemplar an oder laden es im Download-Bereich unter www.edilkamin.com herunter. Die Garantiebedingungen sind im Garantiezertifikat angegeben, das im Gerät beiliegt. Adressaten der Anleitung Diese Anleitung richtet sich an: •...

  • Seite 4: Sicherheitsinformationen

    Abstand als dem in dieser Garantiezertifikat zu entnehmen, das sich im Anleitung angegebenen Sicherheitsabstand. Gerät befindet: Weder Edilkamin noch der KEINE WÄSCHE AUF DAS GERÄT LEGEN. Händler können für Schäden haftbar gemacht KEINE WÄSCHESTÄNDER NÄHER ALS DEM werden, die auf nicht ordnungsgemäße...

  • Seite 5: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN ABMESSUNGEN (cm) Ø 8 cm Ø 8 cm outlet Rauchabzug Ø 4 cm Ø 4 cm Verbren- c o m - nungsluft bustion Ø 8 cm Ø 8 cm outlet Rauchabzug BENUTZER/INSTALLATEUR...
  • Seite 6 Schmelzsicherung T2A, 250 V~ 5x20 Bei den oben genannten Daten handelt es sich um Richtwerte, die bei der Zertifizierung durch die notifizierte Stelle gemessen wurden. EDILKAMIN S.p.A. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen. BENUTZER/INSTALLATEUR...

  • Seite 7: Vorbereitung Und Auspacken

    INSTALLATION VORBEREITUNG UND AUSPACKEN ZUM HERUNTERNEHMEN DES OFENS VON Die verwendeten Verpackungsmaterialien enthalten DER PALETTE (Wie folgt vorgehen (siehe die weder Gifte noch Schadstoffe und erfordern daher folgenden Abbildungen):die Schrauben und die hintere keine besonderen Entsorgungsverfahren. Halterung entfernen; dann die Seitenteile abnehmen Lagerung, Entsorgung bzw.
  • Seite 8 INSTALLATION Zum Herunternehmen des Ofens von der Palette die Schrauben und die hintere Halterung entfernen; dann die Seitenteile abnehmen und die vorderen Schrauben herausschrauben. ACHTUNG DEN OFEN NICHT VON DER PALETTE HERUNTERNEHMEN, BEVOR DIE SEITENTEILE ABGENOMMEN UND DIE SCHRAUBEN (JE EINE PRO SEITE) ENTFERNT WURDEN, MIT DENEN DER OFEN AUF DER PALETTE FIXIERT IST. INSTALLATEUR...
  • Seite 9 INSTALLATION Die Seitenteile einrasten und die Schrauben an der Rückseite einschrauben. INSTALLATEUR...
  • Seite 10 INSTALLATION SLIDE2 7 Up - STEIN Oberteil daran eingesetzten Gummidämpfern auflegen zwei Zentrierbolzen einrasten (siehe die Pfeile). SLIDE2 7 Up - METALL Schrauben Sie die vier Schrauben (V), die mit der Dekorabdeckung (1) mitgeliefert wurden, auf der Rückseite dieses 1. Oberteils an, ohne sie festzuziehen.

  • Seite 11: Einleitung Zur Installation

    Wind, könnten mit Explosionsgefahr. Etwaige Abzugsventilatoren, Sicherheitseinrichtungen ausgelöst werden, die eine die in demselben Raum betrieben werden, in dem Abschaltung des Geräts herbeiführen. das Gerät installiert ist, können zu Problemen mit Technisches Kundendienstzentrum von Edilkamin dem Schornsteinzug führen. verständigen. INSTALLATEUR...
  • Seite 12 INSTALLATION RAUCHABZUGSANLAGE DER RAUCHGASKANAL Neben allgemeinen Vorschriften, für (Rauchgaskanal, Schornstein Rauchgaskanal und Schornstein gelten, gilt, dass der Schornsteinkopf) Rauchgaskanal: Dieses Kapitel wurde entsprechend den europäischen • nicht aus flexiblem Material sein darf Normen EN 13384, EN 1443, EN 1856, EN 1457 •...
  • Seite 13 INSTALLATION DER SCHORNSTEIN: AUSSENLUFTZUFUHR Neben allgemeinen Vorschriften, für Rauchgaskanal und Schornstein gelten, gilt, dass der Im Allgemeinen empfehlen wir zwei Alternativen, um Schornstein: den Zustrom der für die Verbrennung erforderlichen • richtig dimensioniert sein muss, um die Abführung Luft zu gewährleisten. der Rauchgase zu gewährleisten (EN 13384-1) •...

  • Seite 14: Laden Des Pellet In Den Behälter

    INSTALLATION LADEN DES PELLET IN DEN BEHÄLTER Zum Einfüllen der Holzpellets das Oberteil verschieben. 1) Bei diesem Vorgang NIEMALS den Pelletsack auf dem oberen Gitter ABLEGEN, um zu vermeiden, dass der Plastiksack schmelzen und den Lack des Oberteils beschädigen könnte. entsprechenden mitgelieferten Handschuh...

  • Seite 15: Betriebsarten

    BEDIENUNGSANLEITUNG BETRIEBSARTEN Das Gerät verfügt ferner über folgende Modus Einstellbare Größen Zusatzfunktionen. MANUELL • Leistungsstufe • Belüftungsstufe (Ventilatoren, Funktion In welchen Modi Was es macht falls mehr als einer vorhanden es aktiviert wer- ist, können separat eingestellt den kann werden)* Stand-By Holzzündung wenn die ge-...
  • Seite 16 BEDIENUNGSANLEITUNG T•• M••• SCHNITTSTELLE Alternativ kann das Produkt folgendermaßen verwaltet werden SERIENMÄSSIG Mit Kauf von zusätzlichem Zubehör Edilkamin: • Bluetooth-FERNBEDIENUNG: für alle • SPRACHBEFEHLE: Alexa oder Google Home Funktionen in der Nähe des Geräts • APP The Mind : nützlich für alle T••...

  • Seite 17: Thermostatische Anschlüsse/Optionale Sonde

    THERMOSTATISCHE ANSCHLÜSSE/OPTIONALE SONDE OPTIONALE ELEKTRISCHE ANSCHLÜSSE HINWEIS: Die Anschlüsse müssen von qualifiziertem Am Produkt befindet sich eine entsprechende Nieder- Personal bei getrennter Stromversorgung spannungs-Klemmleiste (zugänglich durch Entfernen ausgeführt werden. der Abdeckung, bei ausgeschaltetem Strom und nur durch qualifizierte Techniker). Weitere Info für Installateure auf der Website. -Pin 1-2 = Raumsondeneingang Zone 3 = Sonde oder Thermostat der entsprechenden Zone -Pin 3-4 = Raumsondeneingang Zone 2 = Sonde oder...
  • Seite 18 Produkts. Bei normaler Benutzung reichen die Batterien der Funkfernbedienung für ein Jahr aus. Diese Angabe zur Dauer dient nur als Richtwert. In keinem Fall kann der Verbrauch der Batterie von Edilkamin oder dem Händler als Produktmangel anerkannt werden. RELAX WANDHALTERUNG...
  • Seite 19 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Angezeigte Raumtemperatur Tatsächliche Raum- temperatur Bluetooth-Verbindung zwischen Gerät und Platine vorhanden. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt. Wird nur angezeigt, wenn die Batterie schwach ist. Dieses Symbol zeigt an, dass eine CAT-Wartung erforderlich ist. Wird nach einer bestimmten Anzahl an Betriebsstunden angezeigt. Bei einigen Modellen kann das Sym- bol mit einem Problem der Sicherung auf der Platine zusammenhängen.
  • Seite 20 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Anzeige des Status des Ventilators/der Ventilatoren. Wenn das Gerät noch nicht heiß ist, wird kein Symbol angezeigt. VENTILATOR AUS: DREHZAHL 1 DREHZAHL 2 DREHZAHL 3 DREHZAHL 4 DREHZAHL 5 AUTOMATISCH Zeigt an, dass sich das Gerät ausgeschaltet hat, Untere Leiste für nachdem das Ziel bei aktivem Standby erreicht „Wöchentlicher Zeitplan"...

  • Seite 21: Das Einschalten Und Ausschalten

    BEDIENUNGSANLEITUNG DAS EINSCHALTEN UND AUSSCHALTEN dauert mehrere Minuten. In dieser Zeit sollte die Flamme erscheinen oder erlöschen. In dieser Phase abwarten und keine Tasten betätigen. Mit der ON/OFF-Taste kann die Zünd- und Ausschaltphase manuell gestartet werden. Während des Einschaltens, zeigt das Display den Status an (REINIGUNG; EINSCHALTEN;...

  • Seite 22: Im Manuellen Betriebsmodus

    BEDIENUNGSANLEITUNG Einstellung AUTOMATISCH und MANUELL AUTOMATISCH MANUELL Um vom manuellen in den automatischen Modus und umgekehrt zu wechseln, die Taste AUTO/MAN drücken. AUTOMATISCH: Beispiel: Durch Drücken einer Taste aktiviert sich Raumtemperatureinstellung (Anzeige das Display, dann die Taste drücken der Funkfernbedienung, die möglichst in dem Raum liegen sollte, in dem das Gerät installiert ist).

  • Seite 23: Lüftungsregelung

    BEDIENUNGSANLEITUNG - LÜFTUNGSREGELUNG Die Einstellung kann sowohl mit Gerät im Status OFF oder ON gemacht werden. Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden. Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Raumtemp. wird die Nummer des zu ändernden Ventilators angezeigt (F1).
  • Seite 24 BEDIENUNGSANLEITUNG Durch Drücken der Taste zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 2), falls vorhanden. Durch Drücken der Taste oder verändert sich die Geschwindigkeit des Ventilators. Die Einstellung wird mit der Taste bestätigt und geht dann ggf. zum nächsten Ventilator über oder man verlässt die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.

  • Seite 25: Raumfühler Optional

    BEDIENUNGSANLEITUNG RAUMFÜHLER OPTIONAL SET RAUM ZONE 2 UND 3 KANALISIERT Die Einstellung ist nur für Öfen mit Luftverteilung möglich. Wenn der Installateur eine oder zwei optionale Raumsonde angeschlossen aktiviert hat, können der relative Raumtemp. eingestellt und die Raumtemperatur angezeigt werden Nach der Einstellung der Installationsraumtemperatur (oder manuell mit der Raumleistung) verlässt man die Einstellung, wenn man 5 Sekunden lang keine Taste...

  • Seite 26: Relax-Funktion

    BEDIENUNGSANLEITUNG - RELAX-FUNKTION Betrieb mit natürlicher Konvektion (ohne Lüftung) und automatischer Leistungsbegrenzung. Diese Funktion ist in allen Betriebsarten aktivierbar: Automatisch, Manuell oder Uhrenthermostat. Die Taste drücken, um die Relax-Funktion zu aktivieren. Die Aktivierung auf dem Display wird durch den Pfeil bei der Taste Relax angezeigt Durch langes Drücken derselben Taste wird die...

  • Seite 27: Funktion Easy Timer

    BEDIENUNGSANLEITUNG - FUNKTION EASY TIMER (verzögertes Ausschalten bzw. Zündung) Bei dieser Funktion schaltet sich das Gerät nach einer einstellbaren Zeitdauer ab der Aktivierung der Funktion aus oder ein. Diese Funktion ist praktisch, wenn man zum Beispiel schlafen geht und möchte, dass sich das Gerät einige Stunden später aus- oder einschaltet (nach maximal 12 Stunden).
  • Seite 28 BEDIENUNGSANLEITUNG UHRENTHERMOSTAT Nach der Einstellung von Uhrzeiten, Tempe- raturen oder Leistungsstufe im MENÜ des UHRENTHERMOSTATS arbeitet der Uhrenthermos- tat mit der Raumtemperatur, andernfalls mit der Leis- tung, wenn sich der Ofen im Automatik-Modus befindet. Durch Drücken der Taste wechselt man von Uhrenthermostat mit Temperatur zu Uhrenthermostat mit Leistung und umgekehrt.
  • Seite 29 BEDIENUNGSANLEITUNG - MENÜ Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt HINWEIS Die Menüpunkte sind in dieser Reihenfolge angeordnet: STAND-BY Je nach Version kann die Reihenfolge der Punkte PELLET LADEN variieren.
  • Seite 30 BEDIENUNGSANLEITUNG STAND-BY Wenn die Standby-Funktion im Automatik- oder Uhrenthermostat-Modus aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein. Ist die Funktion Stand-by nicht aktiviert, dann regelt das Gerät bei Erreichen der Solltemperatur bis auf die niedrigste Leistungsstufe herunter.

  • Seite 31: Pellet Laden

    BEDIENUNGSANLEITUNG PELLET LADEN Hiermit können Pellets geladen werden, nachdem Pelletbehälter komplett entleert wurde. Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.
  • Seite 32 BEDIENUNGSANLEITUNG Wählen Sie den Wochentag durch Scrollen mit den Tasten (das Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste Der Cursor (rechteckig) stellt sich auf 00:00. TASTE OK SPEICHERN Die Stunde oben rechts zeigt den Beginn des Zeitintervalls an Mit den Tasten scrollt man im...
  • Seite 33 BEDIENUNGSANLEITUNG Mit den Tasten werden die Temperatur- (OFF – T1 und T2) oder die Leistungsstufen (OFF – P1 und P5) verändert. Wird 23:30 erreicht, muss man zurückkehren. Wenn der Vorlauf durch Drücken der Tasten oder von mehr als 2 s gemacht wird, kopiert sich die vorhergehende Stufe auf die nächste mit einer Frequenz von einer halben Stunde pro Sekunde.
  • Seite 34 BEDIENUNGSANLEITUNG Der kopierte Wochentag blinkt und man kann mit zum nächsten Tag wechseln Mit der Taste bestätigen Durch kurzes Drücken der Taste verlässt man die Programmierung, aber das Programm wird nicht aktiviert. Um es zu aktivieren, muss die Taste der Haupt- anzeige erneut kurz gedrückt werden.
  • Seite 35 BEDIENUNGSANLEITUNG TEMP. CHRONO (T1-T2) Einstellung der Temperatur für Uhrenthermostat T1 – T2 Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt.
  • Seite 36 BEDIENUNGSANLEITUNG DATUM-UHR Zum Einstellen des aktuellen Datums und Uhrzeit. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion Datum-Uhrzeit wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert der ersten Einstellung (12/24 Stunden) angezeigt.
  • Seite 37 BEDIENUNGSANLEITUNG SPRACHE Ermöglicht die Wahl der Dialogsprache. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf den Menüpunkt Sprache wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (DEUTSCH) angezeigt...
  • Seite 38 BEDIENUNGSANLEITUNG DISPLAY Ermöglicht die Änderung der Helligkeit der Anzeige und ein akustisches Signal beim Drücken der Tasten HELLIGKEIT ON Zeigt den Prozentsatz der Hintergrundbe- leuchtung der Anzeige. Mit den Tasten + und – wechselt man von einem Prozentsatz zum anderen. Mit der Taste OK wird bestätigt.
  • Seite 39 BEDIENUNGSANLEITUNG INFO Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.
  • Seite 40 BEDIENUNGSANLEITUNG - INFO (Fortsetzung Info für INSTALLATEUR) Sie stellen Ist-Daten zur Situation bereit. Abgastemperatur zeigt abgelesenen Temperaturwert Inneren des Geräts an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen Getriebemotor: zeigt eingestellte und abgelesene Drehzahl an. Nützlich, um eventuelle Störungen des Motors, der die Peletts lädt, zu verstehen.
  • Seite 41 BEDIENUNGSANLEITUNG - SOFTWARE Zeigt an: • Die Firmware-Version der elektronischen Platine (Platine Fw.) • Die Firmare-Version des Core Control Pan • Database (die technischen Kundendienstzentren mit den Produkten verbunden ist) Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen INSTALLATEUR...
  • Seite 42 BEDIENUNGSANLEITUNG DATA Mit den Tasten kann man den Verlauf des Betriebs des Kamins scrollen Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt DATA DATA Nr.
  • Seite 43 BEDIENUNGSANLEITUNG ALARME Mit den Tasten kann man den Verlauf des Betriebs des Ofens scrollen. Die Ablesungen sind unter der Anleitung des Technikers durchzuführen. Die Bedeutung der Symbole ist im entsprechenden abschnitt erkläutert. Die Alarme sind vom neuesten bis zum ältesten geordnet. Zum Verlassen die Taste drücken GETR.
  • Seite 44 BEDIENUNGSANLEITUNG - TECH MENU (nur für TECHNIKER) Nur für Techniker zugänglich, die über das Password (1111) verfügen. Nach Eingabe des Passworts bestätigen Sie mit der Taste Durch Zugriff mit dem Passwort des Installateurs (1111) ANMERKUNGEN hat man nur Zugriff auf die Parameter/Einstellungen des Unangemessene Veränderungen Installateurs: können dazu führen, dass der...
  • Seite 45 BEDIENUNGSANLEITUNG - PELLETTYP Mit den Tasten scrollt man die Menüpunkte des Tech Menus bis zum Menüpunkt „PELLETTYP“ Mit der Taste bekommt man Zugriff auf die Einstellungen „Pellettyp“ (%) und der Wert wird mit den Tasten verändert Mit der Taste verlässt man diesen Menüpunkt und kehrt zum Tech Menu zurück Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei...
  • Seite 46 BEDIENUNGSANLEITUNG - PARAMETER Mit den Tasten scrollt man die Menüpunkte im Tech Menu bis zum Menüpunkt „PARAMETER“. Mit der Taste gelangt man zu den Parametern, der erste Parameter wird angezeigt. Zum Scrollen durch die Parameter verwendet man die Tasten und mit den Tasten verändert man den Wert Wenn Sie das Techniker-Menü...
  • Seite 47 BEDIENUNGSANLEITUNG PARAMETER (Fortsetzung PARAMETER für INSTALLATEUR) SENS. FÜLLSTAND PLT: aktiviert oder SINCHRO CHRONO: synchronisiert deaktiviert die Möglichkeit für den Endkunden, Chrono Status Pelletsvorratsanzeige UNPAIR BLUETOOTH: aktivieren einzusehen und auszuwählen KANALIS.2: ermöglicht es, die maximale Geschwindigkeit Ventilators Kanalisierung zu aktivieren (ON-OFF) KANALIS.3: ermöglicht es, die maximale Geschwindigkeit Ventilators...
  • Seite 48 BEDIENUNGSANLEITUNG TEMPERATURES Ermöglicht die Korrektur des Messwerts einiger Temperatursonden. NUR UNTER ANLEITUNG EINES TECHNIKERS auszuführen. • EINST RAUM.TEMP . 1 • EINST RAUM.TEMP RC INSTALLATEUR...

  • Seite 49: Tägliche Wartung

    WARTUNG Vor Wartungsmaßnahmen stets bedenken, das Gerät von der Stromversorgung zu trennen. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens. EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie.

  • Seite 50: Wöchentliche Wartung

    WARTUNG WÖCHENTLICHE WARTUNG • Decke heraus ziehen (3 - Abb. C) und die Reste in den Aschenkasten schütten. Die Decke ist ein Verschleißteil, deshalb haftet der Hersteller nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschieht.
  • Seite 51 Ihren Händler oder Techniker. Die Verwendung nicht originaler Bauteile führt zu Die Rauchabzugsanlage ist in jedem Fall mindestens Gefahren am Gerät und entbindet Edilkamin von einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem jeglicher Haftung für dadurch entstehende Schäden.

  • Seite 52: Ratschläge Bei Möglichen Störungen

    RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Bei einem Störfall schaltet sich der Ofen automatisch ab. Auf dem Display wird die Ursache angezeigt (siehe unten). NICHT vom Stromnetz trennen. Zur erneuten Zündung des Ofens zunächst den Ausschaltvorgang zu Ende laufen lassen und dann die Taste ON/ der Funkfernbedienung oder die Taste zum vereinfachten Zündvorgang drücken.
  • Seite 53 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Der Verbrennungsluft- • Prüfen, ob die Feuerraumtür geschlossen ist. Volumenstrom fällt unter einen • Regelmäßige Wartung des Ofens prüfen voreingestellten Mindestwert • Sauberkeit des Rauchabzugs und der Verbren- nungsluftleitung prüfen. Die Elektronik erkennt die •...
  • Seite 54 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Defekt Raumtemperaturfühler Gerät • Servicetechniker verständigen. funktioniert manuellen Betrieb. Defekt Raumtemperaturfühler Kanalisierungsleitung (falls • Servicetechniker verständigen. vorhanden). Gerät funktioniert im manuellen Betrieb. Ausschalten wegen Defekt des • Servicetechniker verständigen. Getriebemotors BENUTZER/ INSTALLATEUR...
  • Seite 55 Bei geringer Batterieladung erscheint auf dem Display der Funkfernbedienung das Batteriesymbol. WARTUNG: Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden. FEHLENDE KOMMUNIKATION: Nach längeren Zeiträumen ohne Kommunikation zwischen Ofen und Funkfernbedienung verschwindet das Symbol...
  • Seite 56 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN KONTROLLLEUCHTE PELLETRESERVE: Die Funktion ist nur dann verfügbar, wenn der Pellet-Füllstandsensor installiert und aktiviert ist. Wenn der Füllstandsensor eingreift, ertönt ein einzelner Piepton (bei jeder Art von Zündungsvorgang oder Betriebsart) und am Display erscheint das bewegte Symbol für Reserve. Die Pfeile werden nacheinander angezeigt, um auf die Notwendigkeit des Nachfüllens hinzuweisen.
  • Seite 57 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Nach ca. 20 - 30 Minuten und abhängig vom Modell schaltet sich der Ofen wegen Pelletmangels aus. Wenn der Benutzer den Ofen vor dem Abschaltvorgang nachfüllt, erlöscht das Symbol und der Ofen nimmt den normalen Betrieb wieder auf. Wenn der Benutzer den Ofen nicht vor Beginn des Abschaltvorgangs nachfüllt, schaltet sich der Ofen aus und das Symbol des Behälters bleibt mit den 3 Pfeilen kontinuierlich am Display, bis zur nächsten Nachfüllung.
  • Seite 58 DEUTSCH...
  • Seite 59 DEUTSCH...
  • Seite 60 Die authorisierten Edilkamin Kundendienst Firmen so wie die Handler befinden sich NUR auf www.edilkamin.com *942321-DE* w w w . e d i l k a m i n . c o m cod. 942321DE 07.22/B...
