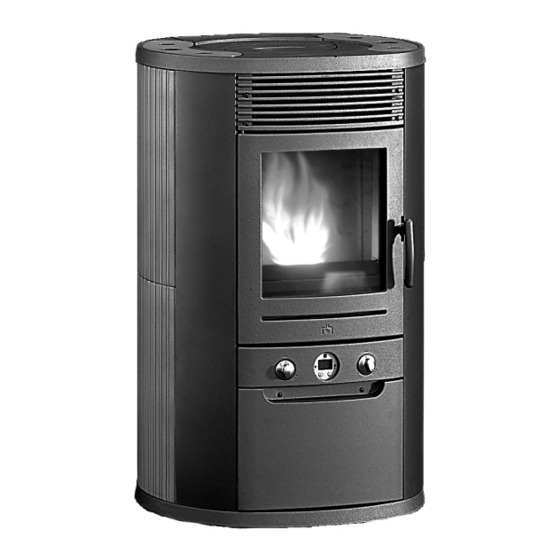

EdilKamin IRIS Installations-, Betriebs- Und Wartungsanleitung
Pellet-heizofen
Vorschau ausblenden
Andere Handbücher für IRIS:
- Installation, betrieb und wartung (78 Seiten) ,
- Montageanleitung; betriebsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
I
Stufa a pellet IRIS, Installazione, uso e manutenzione
GB
Pellet stove IRIS, Installation, use and maintenance
F
Poêle à pellet IRIS, Installation, usage et maintenance
E
Estufa de pellet IRIS, Instalación, uso y mantenimiento
D
Pellet-Heizofen IRIS, Installations-, Betriebs- und Wartungsanleitung
NL
Pelletkachel IRIS, installatie, gebruik en onderhoud
IRIS
- 1
-
pag. 2
pag. 14
pag. 26
pag. 38
pag. 50
pag. 62
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin IRIS
Inhaltszusammenfassung für EdilKamin IRIS
- Seite 1 IRIS Stufa a pellet IRIS, Installazione, uso e manutenzione pag. 2 Pellet stove IRIS, Installation, use and maintenance pag. 14 Poêle à pellet IRIS, Installation, usage et maintenance pag. 26 Estufa de pellet IRIS, Instalación, uso y mantenimiento pag. 38 Pellet-Heizofen IRIS, Installations-, Betriebs- und Wartungsanleitung pag.
-
Seite 2: Sicherheitshinweise
Sehr verehrte Kundin, sehr geehrter Kunde, wir danken für Ihr Vertrauen in unseren Heizofen “IRIS”. Bitte lesen Sie vor dem ersten Gebrauch gründlich das vorliegende Anleitungsheft durch, damit Sie Ihren neuen Heizofen optimal und unter komplett sicheren Bedingungen betreiben können. -
Seite 3: Betriebsmerkmale Beschreibung
Die Verwendung anderer Materialien (einschließlich Holz), die sich anhand von Laboranalysen feststellen lässt, führt zum Erlöschen der Garantieansprüche. EdilKamin hat seine Heizöfen konstruiert, getestet und für optimalen Betrieb ausgelegt mit Pellets der folgenden Art. Durchmesser: • 6-7 mm; Höchstlänge, •... -
Seite 4: Sicherheitsvorrichtungen
TECHNISCHE DATEN Fassungsvermögen des Brennstoffbehälters Wirkungsgrad 89,2 3,4/8,3 Range di potenza Betriebsdauer (Min / Max) 7,5/20 Stun-den Brennstoffverbrauch Pellets (Min / Max) 0,7/2,0 kg/h Beheizbares Raumvolumen (min/max) * 115/230 Gewicht mit Verpackung (min/max) 149/174 Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil) Durchmesser des unabhängigen Außenlufteingangs (Steckerteil) * Das Beheizbare Raumvolumen ist berechnet bei Pellet mit mindestens 4300 Kcal/Kg und einer Isolation nach den neuesten... -
Seite 5: Prüfung Der Elektromagnetischen Verträglichkeit Mit Anderen Geräten
MONTAGE UND INSTALLATION (Händler) In Ermangelung anderslautender Hinweise sind die UNI-Norm 10683/1998 sowie etwaige örtliche bzw. gesundheitsamtliche Be- stimmungen zu beachten. Im Fall der Installation in einem Mehrfamilienhaus ist das Einverständnis der Hausverwaltung einzuholen. PRÜFUNG DER ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN Gemäß... - Seite 6 A: Doppelwandiger Edelstahlschornstein Abstand zu brennbarem Material Bodenschutzplatte B: Mindesthöhe 1,5m C-E: Frischluftzufuhr in den Raum mindestens mit einem Durchmesser von 80 cm2. D: Edelsteinschornstein in den bestehenden gemauerten Kamin einfügen. - 54...
-
Seite 7: Aussenverkleidungen
AUSSENVERKLEIDUNGEN Modell mit Keramik-Seitenverkleidung in zwei Farbvarianten: Ocker und Weinrot. Bestandteile der Verkleidung • 1 Seitliche Kacheln aus Keramik (4 Teile) • 2 Seitliche Abdeckplatten aus Aluminium (4 Teile) • 3 Oberteil aus Gusseisen • 4 Verschlussklappe des Pellet-Behälters • 5 Oberteil-Keramikkacheln •... -
Seite 8: Bedienelemente
Erstinbetriebnahme: Wenden Sie sich an Ihre CAT (Kundendienststelle) vor Ort (wo sich der nächste Service-Betrieb befindet, er- fahren Sie auf unserer Website www.edilkamin.com oder über unsere innerhalb Italiens gebührenfreie Telefonnummer), die Ihren Heizofen gemäß dem verwendeten Pellet-Typ und den übrigen Einsatzbedingungen fachgerecht einstellen wird. -
Seite 9: Füllung Der Förderschnecke
FÜLLUNG DER FÖRDERSCHNECKE Wenn der Pellet-Behälter sich komplett entleeren sollte, muss man zur Neubefüllung der Förderschnecke gleichzeitig die Tasten “On/Off” und “A/M” auf dem Display r-1 betätigen. ZÜNDUNG Automatische Zündung Wenn sich der Heizofen im Standby-Betrieb befindet und man zwei Sekunden lang die ON/OFF-Taste gedrückt hält, beginnt der Zündungsvorgang, und es erscheint 17 Minuten lang die Meldung “Ac”... -
Seite 10: Wochentimer, Eingebaut In Die Bedientafel
WOCHENTIMER, EINGEBAUT IN DIE BEDIENTAFEL Wochentimer in der Bedientafel Der Timer bietet 3 Programme mit verschiedenen Einschaltungszeitpunkten zur Auswahl: Pr01 mit frei eingebbarer Ein- und Abschaltungszeit Pr02 mit frei eingebbarer Ein- und Abschaltungszeit Pr03 mit frei eingebbarer Ein- und Abschaltungszeit Für jeden Wochentag (day1 = Montag, day2 = Dienstag,... -
Seite 11: Mögliche Ursache
FEHLERSUCHE PROBLEM MÖGLICHE URSACHE ABHILFEMASSNAHMEN kontrollieren, dass der Netzstecker Bedientafel ist aus, Tasten funktionieren nicht Kein Netzstrom angeschlossen ist Zu große Distanz vom Heizofen Sich dem Heizofen nähern Fernbedienung (Extrazubehör) funktioniert nicht Batterien kontrollieren und ggf. ersetzen Batterien der Fernbedienung leer Gebläseluft nicht warm Zu viel Ruß... - Seite 12 FEHLERSUCHE H1) Unterdruck-Alarm (Tritt ein, wenn der Luftstromsensor eine unzureichende Verbrennungsluftzufuhr feststellt) Die Verbrennungsluftzufuhr kann zu gering sein, wenn die Ofentür geöffnet ist oder nicht gut schließt (z. B. bei schadhafter Dichtung), wenn es Probleme mit dem Lufteinlass oder mit dem Rauchausstoß gibt, oder wenn der Brennkammereinsatz verstopft ist. Kontrollieren: Schließung der Ofentür Einlasskanal für die Verbrennungsluft (reinigen, dabei auf die Luftstromsensoren Acht geben):...
-
Seite 13: Wartung
Telefon-Steuerschalter bzw. einen Timer bei der Steuerplatine (AUX-Anschluss) installieren lässt. CE-KONFORMITÄTSERKLÄRUNG Die Firma EdilKamin S.p.A. erklärt hiermit, dass die von ihr gefertigten Heizöfen der Serie “IRIS” den folgenden Bestimmungen zur CE-Kennzeichnung entsprechen. EU-Richtlinie EWG 73/23 und spätere Ergänzung 93/68 EWG EWG 89/336 und spätere Ergänzungen 93/68 EWG... - Seite 14 - 74...
- Seite 15 - 75...
- Seite 16 - 76...
- Seite 17 20020 Lainate (Mi) - Via Mascagni, 7 - Tel. +39.937621 - Fax +39.9376400 www.edilkamin.com - export@edilkamin.com Edilkamin S.p.A. reserves the right to change any part of the following manual without prior notice and declines all responsibility for any printing errors found in this technical manual.
