Eine weitere Möglichkeit zur Vermeidung von ungewollten Farbwechseln bietet
der Parameter Verzögerung. Hier kann der Farbwechsel im Bereich 0...1800 s
verzögert werden.
Mit dem Parameter Beleuchtungszeit
nach dem letzten Tastendruck abschaltet. Neben der dauernden Beleuchtung
ist die automatische Abschaltung nach 10...600 s möglich. Die eingestellte Zeit
ist nur gültig, wenn der Parameter
Wert 0s wird die Beleuchtung dauerhaft eingeschaltet.
Die Lesbarkeit des Displays kann mit dem Parameter
den. Bei der Änderung des Kontrastes kann es vorkommen, dass die Anzeige
leer oder fast völlig schwarz erscheint. In diesem Fall muss der Kontrast wieder
vergrößert bzw. verkleinert werden.
Mit dem Parameter Bargraf
mit großen Ziffern und einer Anzeige mit kleineren Ziffern und einem zusätzli-
chen Bargrafen umgeschaltet werden.
Auto2: Farbwechsel Rot-Gelb-Grün
Im Auto 2 Modus mit automatischer Farbumschaltung gibt es die Möglichkeit
zur Eingabe der erforderlichen Schaltschwellen „Rot-Gelb Umschaltung", „Gelb-
Grün Umschaltung", „Grün-Gelb Umschaltung" und „Gelb-Rot Umschaltung".
Die Schaltschwellen können innerhalb des Messbereichs verschoben werden.
Die Reihenfolge der Schaltpunkte kann nicht geändert werden.
Parametername
Rot-Gelb Umsch
Gelb-Grün Umsch.
Grün-Gelb Umsch.
Gelb-Rot Umsch.
Hysterese
Verzögerung
Farbe
Beleuchtung
Kontrast
Bargraf
MA F1

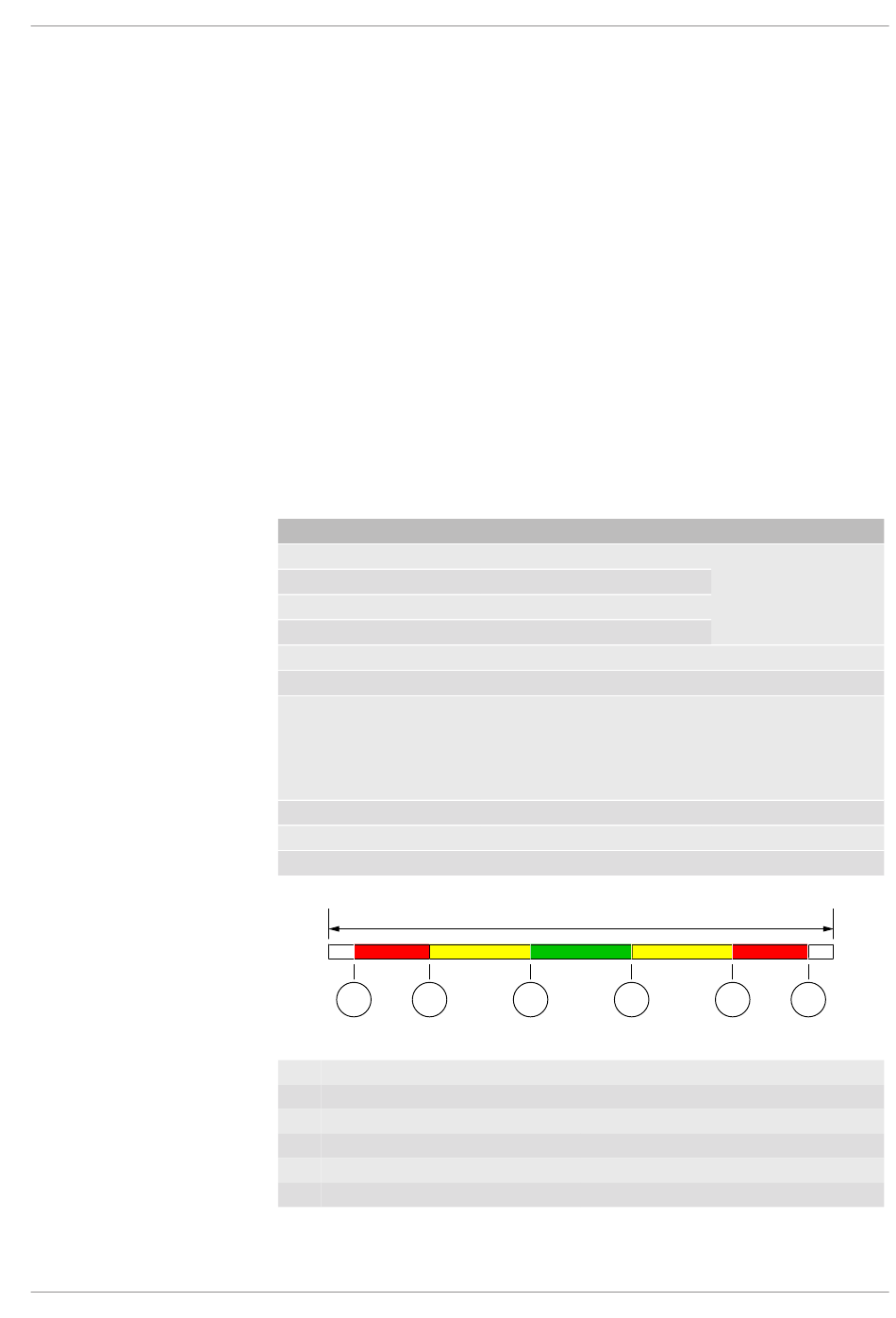

Abb. 16: Funktion Auto2
MA MB-Anfang
F1 Rot-Gelb Umsch.
F2 Gelb-Grün Umsch.
F3 Grün-Gelb Umsch.
F4 Gelb-Rot Umsch.
MB MB-Ende
In diesem Menü werden die gleichen Parameter verwendet, die bereits in den
vorangehenden Abschnitten beschrieben wurden.
wird eingestellt, wann die Beleuchtung
Farbe nicht auf „aus" gestellt ist. Mit dem
kann die Anzeige zwischen einer Messwertanzeige
Beschreibung
Rot-Gelb Umschaltung
Gelb-Grün Umschaltung
Grün-Gelb Umschaltung
Gelb-Rot Umschaltung
Hysterese
Verzögerung
Farbe
Beleuchtungszeit
Kontrast
Bargrafanzeige
Grundmessbereich
F2 F3
Messbereich Anfang
Farbwechsel Rot auf Gelb
Farbwechsel Gelb auf Grün
Farbwechsel Grün auf Gelb
Farbwechsel Gelb auf Rot
Messbereich Ende
Inbetriebnahme | 4
Kontrast angepasst wer-
Wertebereich
MB-Anfang - 50% ...
MB-Ende + 50 %
0,1 ... 10,0 %
0 ... 1800 s
Aus, Rot, Grün, Gelb,
Blau, Pink, Türkis,
Weiß,
Auto1: Rot-Grün
Auto2: Rt-Ge-Gn
0 s; 10 ... 600 s
15 ... 45
ja, nein
F4 ME
