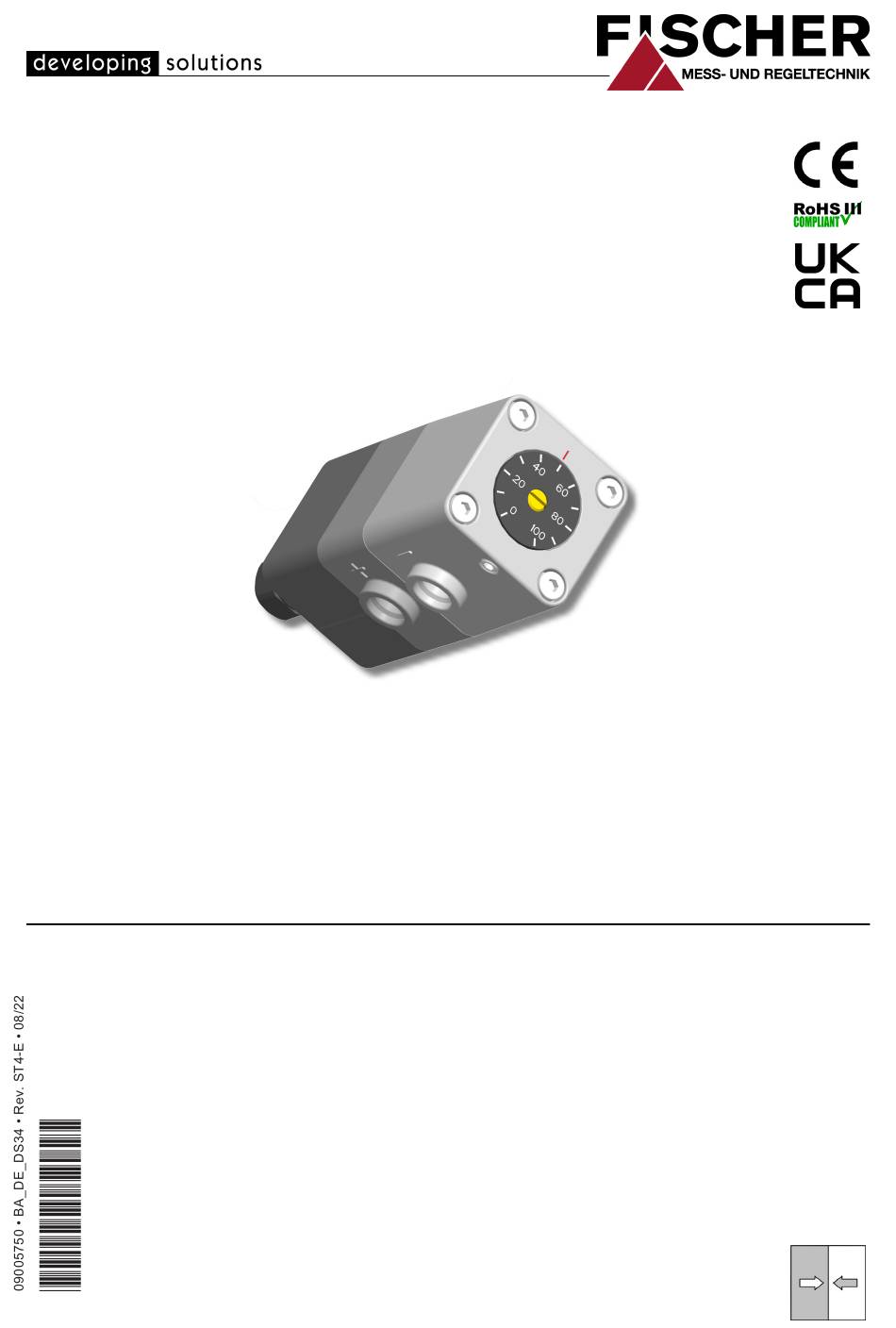

- Seite 1 Betriebsanleitung DS34 Differenzdruckschalter...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Produkt und Funktionsbeschreibung ................4 1.1 Lieferumfang .......................... 1.2 Produktübersicht ........................1.3 Bestimmungsgemäßer Gebrauch ..................1.4 Funktionsbild .......................... 1.5 Aufbau und Wirkungsweise....................2 Montage und Inbetriebnahme ..................6 2.1 Allgemeines..........................2.2 Prozessanschluss ........................ -
Seite 4: Produkt Und Funktionsbeschreibung
1 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 1 Produkt und Funktionsbeschreibung 1.1 Lieferumfang • DS34 Differenzdruckschalter • Betriebsanleitung 1.2 Produktübersicht Abb. 1: Produktübersicht Anschlusskabel Gehäuse Montagefuß Einstellmarke Verstell Spindel Skalenteller Pneumatischer Steckanschluss Typenschild Kabelverschraubung 1.2.1 Prozessanschluss Das Gerät besitzt standardmäßig einen Prozessanschluß G⅛ Zoll Innengewin- de. -
Seite 5: Typenschild
Seriennummer Prozessanschluss Abb. 2: Typenschild 1.3 Bestimmungsgemäßer Gebrauch Das DS34 ist ein Differenzdruckschalter für Überdruck-, Unterdruck und Diffe- renzdruckmessungen. Das unkomplizierte und robuste Membranmesswerk eig- net sich für alle neutralen Medien, wie z.B. Brauchwasser, Heizungswasser, neutrale Gase und Öle. 1.4 Funktionsbild Abb. 3: Funktionsschema... -
Seite 6: Montage Und Inbetriebnahme
2 | Montage und Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 2 Montage und Inbetriebnahme 2.1 Allgemeines Das Gerät ist für den Aufbau auf ebenen Wänden und Montageplatten vorgese- hen. Zum Verschrauben mit der Montageplatte kann das Gerät mit einen Mon- tagefuß... -
Seite 7: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Montage und Inbetriebnahme | 2 2.4 Inbetriebnahme 2.4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungsleitungen und der Wirkdruckleitungen. Alle Anschlüsse müssen so ausgeführt sein, dass keine mechanischen Kräfte auf das Gerät ein- wirken. -
Seite 8: Instandhaltung
3 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 3 Instandhaltung 3.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 9: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 4 4 Technische Daten 4.1 Allgemeines Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 … 1060 mbar Einbaulage beliebig 4.2 Eingangskenngrößen... -
Seite 10: Einsatzbedingungen
4 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 4.6 Einsatzbedingungen Umgebungstemperaturbereich -10 … +70 °C Lagertemperaturbereich -10 … +80 °C Mediumtemperaturbereich -10 … +80 °C (nicht gefrierende Medien) Niederspannungsrichtlinie EN 61010-1:2010 + A1:2019 + A1:2019/AC:2019 RoHS EN IEC 63000:2018... - Seite 11 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 4 Ø15,5 G⅛ Schlauch Ø 6/4 Schlauch Ø 8/6 Abb. 7: Pneumatischer Steckanschluss Zubehör Ø4,2 Abb. 8: Montagefuß BA_DE_DS34 11/16...
-
Seite 12: Bestellkennzeichen
5 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 5 Bestellkennzeichen Kennzeichen Nr. 10 11 12 [1,2] Einstellbereich Messbereich 0,06 … 0,6 bar 0 … 0,6 bar 0,10 … 1,0 bar 0 … 1 bar 0,16 … 1,6 bar 0 … 1,6 bar 0,25 …... -
Seite 13: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 6 6 Anhang Abb. 9: CE_DE_DS34 BA_DE_DS34 13/16... - Seite 14 6 | Anhang FISCHER Mess- und Regeltechnik GmbH Abb. 10: UKCA_DE_DS34 14/16 BA_DE_DS34...
- Seite 15 FISCHER Mess- und Regeltechnik GmbH Notizen BA_DE_DS34 15/16...
- Seite 16 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
