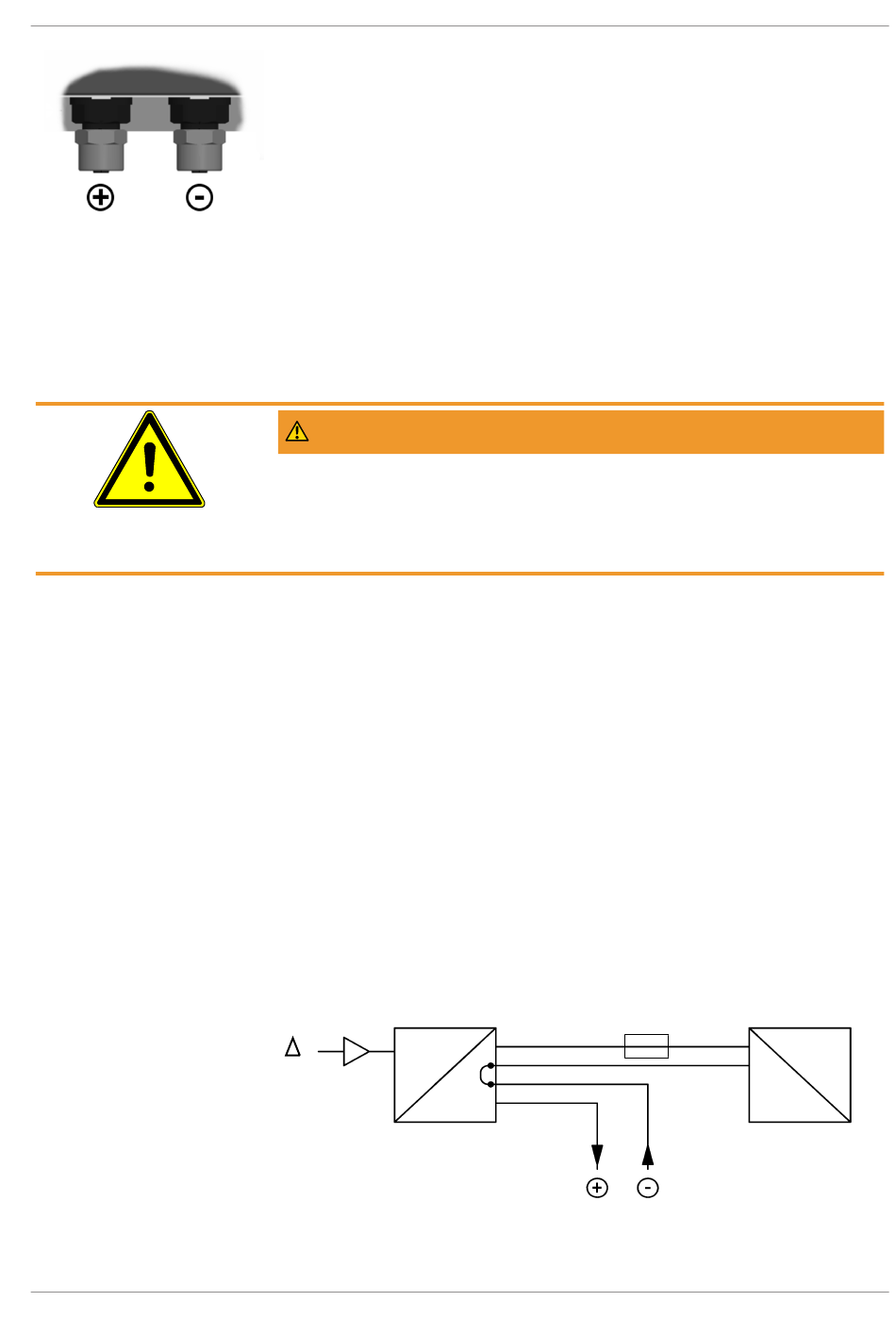

Abb. 3: Prozessanschluss
BA_DE_DE45_ATEX_LCD
Die Druckmessleitungen sind so mit Gefälle zu verlegen, dass bei Gasmessun-
gen keine Wassersäcke auftreten können. Wenn das notwendige Gefälle nicht
erreicht wird, sind an geeigneten Stellen Wasserabscheider einzubauen.
Die Druckmessleitungen sind möglichst kurz zu halten und ohne scharfe Krüm-
mungen zu verlegen, um das Auftreten störender Verzugzeiten zu vermeiden.
Die Druckanschlüsse sind mit (+) und (-) Symbolen am Gerät gekennzeichnet.
Bei Differenzdruckmessungen wird der höhere Druck an der (+) Seite und der
niedrigere Druck an der (-) Seite angeschlossen.
Wenn bei der Inbetriebnahme die Druckmessleitungen bereits mit Druck beauf-
schlagt sind, kann keine Nullpunktüberprüfung und Justage vorgenommen wer-
den. In diesen Fällen sollte das Gerät zunächst ohne Druckmessleitungen und
nur elektrisch angeschlossen werden.

3.3 Elektrischer Anschluss

3.3.1 Elektroanschluss

WARNUNG
Betrieb in explosionsgefährdeten Bereichen
Bei Betrieb in explosionsgefährdeten Bereichen müssen die elektrischen Daten
des Gerätes sowie die örtlich geltenden Verordnungen und Richtlinien für das
Errichten und Betreiben elektrischer Anlagen in explosionsgefährdeten Berei-
chen beachtet werden. (z.B. DIN EN 60079)
• Nur durch autorisiertes und qualifiziertes Fachpersonal.
• Beim Anschluss des Gerätes sind die nationalen und internationalen elek-
trotechnischen Regeln zu beachten.
• Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen.
• Schalten Sie verbrauchsangepasste Sicherungen vor.
• Stecken Sie die Stecker nicht unter Spannung.
Bei Geräten in explosionsgeschützter Ausführung muss das Fachpersonal eine
zusätzliche Ausbildung oder Unterweisung bzw. eine Berechtigung zum Arbei-
ten an Explosionsgeschützen Geräten in explosionsgefährdeten Anlagen besit-
zen.
3.3.2 3-Leiteranschluss
Das Gerät wird in 3-Leiterschaltung wie folgt angeschlossen.
Der Anschluss „Signalmasse" (-Sig) ist intern mit der Versorgungsmasse ver-
bunden. Er dient nur als Masseanschluss für das Ausgangssignal. Dadurch ist
das Ausgangssignal von Störpegeln auf den Versorgungsleitungen befreit.
Die Versorgungsspannung (24V DC/AC) darf 32V DC/AC nicht überschreiten.
Der Versorgungsstromkreis ist mit einer trägen 200 mA Sicherung abzusichern.
p
Abb. 4: 3L-Schaltung mit interner Brücke
+U
b
1
Eingang
- U
b
3
- Sig
2
+Sig
Ausgang
4
Sensor
Installation und Montage | 3
200 mAT
+U
b
- U
b
DC
Signal
AC
11/40
