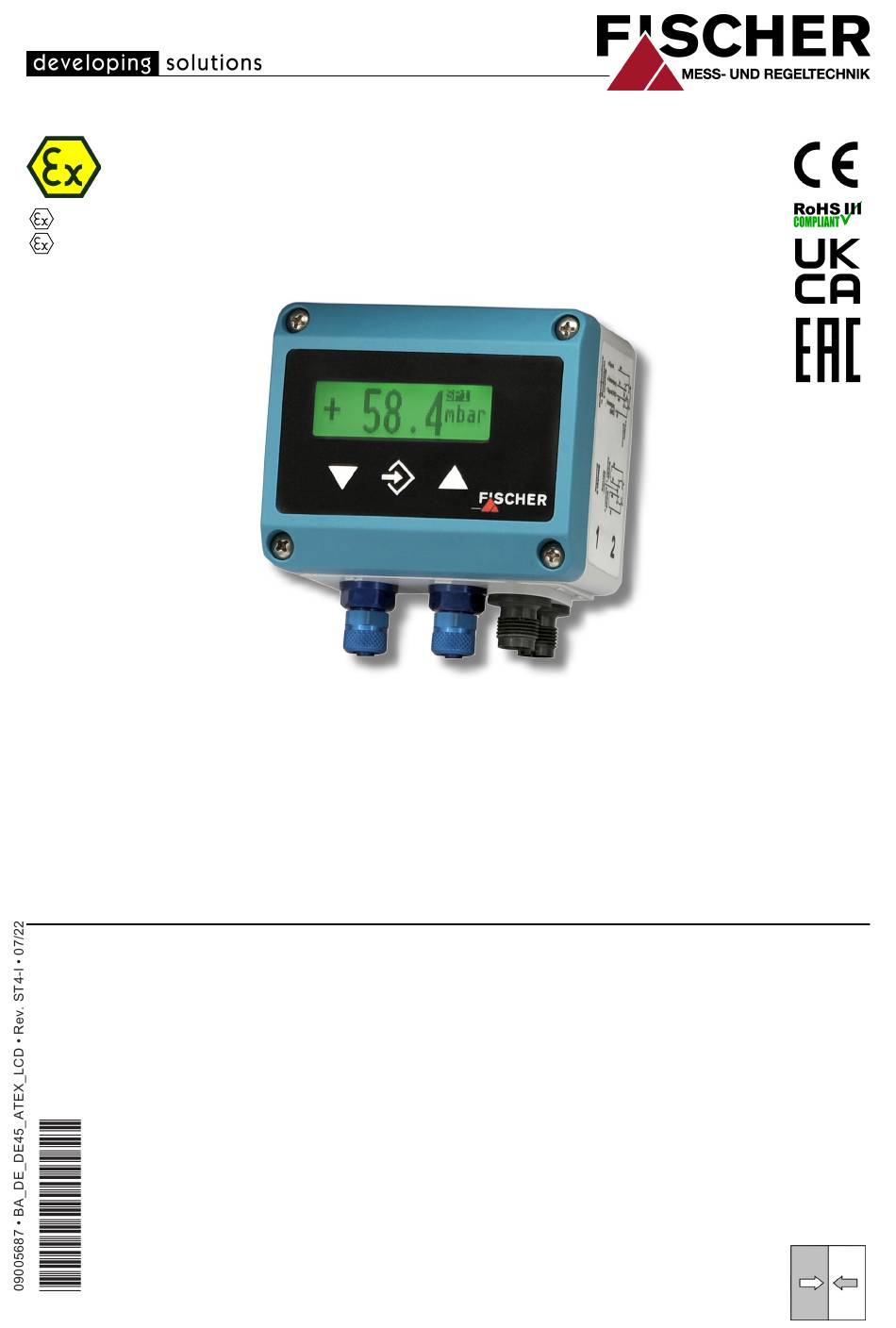

- Seite 1 Ex nA IIC T4 Gc Ex tc IIIB T125 °C Gc Betriebsanleitung DE45 ... R/S Digitaler Differenzdruckschalter /-transmitter mit Farbwechsel LCD für explosionsgefährdete Bereiche Staub Explosionsschutz Zone 22, trockene Stäube Gas Explosionsschutz Zone 2, Gase und Dämpfe...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise......................4 1.1 Allgemeines..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise .............. 1.4 Sicherheitshinweise für Betreiber und Bediener ..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen ....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage............ -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässiger Umbau
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 • sichtbare Beschädigung des Gerätes • Ausfall der elektrischen Funktion • längere Lagerung außerhalb des zugelassen Temperaturbereichs. • schwere Transportbeanspruchung Reparaturen dürfen nur durch den Hersteller ausgeführt werden. Bevor das Gerät wieder in Betrieb genommen wird, ist eine fachgerechte Stück- prüfung nach DIN EN61010, Teil 1 durchzuführen. -
Seite 6: Symbolerklärung
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.8 Symbolerklärung GEFAHR Art und Quelle der Gefahr Diese Darstellung wird verwendet um auf eine unmittelbar gefährliche Situati- on hinzuweisen, die Tod oder schwerste Körperverletzungen zur Folge haben wird (höchste Gefährdungsstufe). 1. Vermeiden Sie die Gefahr, indem Sie die geltenden Sicherheitsbestimmun- gen beachten. -
Seite 7: Produkt Und Funktionsbeschreibung
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2 Produkt und Funktionsbeschreibung 2.1 Bestimmungsgemäßer Gebrauch Das DE45 ist ein multi-funktionelles Schaltgerät mit optionalem Transmitteraus- gang. Es eignet sich für Über-, Unter- und Differenzdruckmessungen bei gasför- migen Medien. Das Gerät eignet sich als ‚Elektrisches Betriebsmittel zu Verwendung in explosi- onsgefährdeten Bereichen‘. -
Seite 8: Bezeichnung Der Teile
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.2 Bezeichnung der Teile Abb. 1: Bezeichnung der Teile Folientastatur M12 Stecker 2 (4-polig, männlich) LC-Anzeige M12 Stecker 1 (5-polig, männlich) Gehäusedeckel Prozessanschluss (-) Gehäuseunterteil Prozessanschluss (+) 2.3 Funktionsbild Abb. 2: Funktionsbild DE45_LCD... -
Seite 9: Aufbau Und Wirkungsweise
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.4 Aufbau und Wirkungsweise Basis des Gerätes ist ein piezoresistives Sensorelement, das sich für Über-, Unter- und Differenzdruckmessungen eignet. Die zu vergleichenden Drücke wir- ken direkt auf eine mit piezoresistiven Widerständen bestückte Siliziummem- bran. -
Seite 10: Installation Und Montage
3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH 3 Installation und Montage 3.1 Allgemeines Das Gerät ist für den Aufbau auf ebenen Montageplatten vorgesehen. Zum Ver- schrauben mit der Montageplatte besitzt das Gerät vier rückseitige Montage- bohrungen für Blechschrauben Ø 3,5 mm. -
Seite 11: Elektrischer Anschluss
FISCHER Mess- und Regeltechnik GmbH Installation und Montage | 3 Die Druckmessleitungen sind so mit Gefälle zu verlegen, dass bei Gasmessun- gen keine Wassersäcke auftreten können. Wenn das notwendige Gefälle nicht erreicht wird, sind an geeigneten Stellen Wasserabscheider einzubauen. Die Druckmessleitungen sind möglichst kurz zu halten und ohne scharfe Krüm- mungen zu verlegen, um das Auftreten störender Verzugzeiten zu vermeiden. - Seite 12 3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH Stecker 1: Versorgung und Ausgangssignal Pos Beschreibung Kabelfarbe Codierung A Interne Brücke Versorgung braun -Sig Signal weiss Versorgung blau +Sig Signal schwarz n.c. Abb. 5: M12 Stecker 5pol+- Brücke Stecker 2: Schaltausgänge...
-
Seite 13: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen. - Seite 14 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.2.1 Tastatur Abb. 10: Bedientasten [LC-Anzeige] Menü abwärts Wert verringern Menü aufrufen Wert speichern Menü aufwärts Wert vergrößern þ ÿ Mit den Tasten kann man die einzelnen Menüpunkte und Parameter û anzeigen. Mit der Taste wird der angezeigte Menüpunkt bzw.
-
Seite 15: Menüebenen
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.3 Menüebenen Die Menüebenen gliedern sich wie folgt: Menüebene Ausgang beenden Eingang Menüebene Schaltpunkte Menüebene Eingang Menüebene Messung Menüebene Ausgang Menüebene Funktion Menüebene Display Menüebene System Menüebene Ausgang beenden Abb. 11: Menüebenen Die nachfolgenden Tabellen geben eine Übersicht über die Parameter der ein- zelnen Menüebenen. - Seite 16 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3.1 Menüebene Schaltpunkte Parametername Beschreibung Wertebereich SP1 Ein Schaltpunkt 1 Ein MBA-50% … MBE+50% SP1 Aus Schaltpunkt 1 Aus MBA-50% … MBE+50% SP1 Verzögerung Schaltpunkt 1 Verzögerung 0…1800 s SP1 Funktion Schaltpunkt 1 Funktion...
-
Seite 17: Menüebene Eingang
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.3.2 Menüebene Eingang Parametername Beschreibung Wertebereich Dämpfung Dämpfung 0…100 s Offsetkorrektur Offsetkorrektur ⅓ Grundmessbereich Nullpunktfenster Nullpunktfenster ⅓ Grundmessbereich Sollte sich während des Betriebes herausstellen, dass die Druckanzeige sehr unruhig ist, können Sie mit den Parametern Dämpfung... -
Seite 18: Menüebene Messung
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3.3 Menüebene Messung Parametername Beschreibung Wertebereich Messber. Anfang Messbereichs Anfang Grundmessbereich Messber. Ende Messbereichs Ende Grundmessbereich Einheit Messbereichs Einheit bar, mbar, Pa, kPa, MPa, psi, InWc, mmWs, mmHg Begrenzung Messbereichs Begrenzung ja, nein Das Ausgangssignal des Transmitters hängt primär vom gemessenen Druck... -
Seite 19: Menüebene Ausgang
FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.3.4 Menüebene Ausgang Parametername Beschreibung Wertebereich min. Ausgang min. Ausgang 0,0 … 21,0 mA bzw. max. Ausgang max. Ausgang 0,0 … 11,0 V Fehlersignal Messbereichs Einheit Die Parameter min. Ausgang, max. Ausgang... - Seite 20 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Tabellen Funktion Diese Funktion ermöglicht eine freie Anpassung der Eingangsgröße an Anzeige und Ausgang mittels einer Tabelle mit bis zu 30 Stützpunkten. Für jeden Stütz- punkt wird ein Wertepaar bestehend aus Messwert und Anzeigewert eingege- ben.
- Seite 21 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Wertepaar +14.6 mbar +8.6 % +0.0 ... +100.0 mbar 1 Eingabemarke (Wert blinkt) 2 zulässiger Wertebereich Abb. 13: Wertepaar Wertepaar 2 100,0 Eingangsgrösse Abb. 14: Tabellenfunktion (Beispiel) Mit den Parametern Wertepaar 1 Wertepaar 30 kann man die einzelnen Wertepaare ansehen und ändern.
- Seite 22 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Die Lesbarkeit des Displays ist unter anderem von der Temperatur und dem Ablesewinkel abhängig. Um eine möglichst optimale Lesbarkeit zu ermöglichen, kann die Anzeige mit dem Parameter Kontrast angepasst werden. Bei einer Änderung des Kontrastes kann es vorkommen, dass die Anzeige leer oder fast...
- Seite 23 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Eine weitere Möglichkeit zur Vermeidung von ungewollten Farbwechseln bietet der Parameter Verzögerung. Hier kann der Farbwechsel im Bereich 0…1800 s verzögert werden. Mit dem Parameter Beleuchtungszeit wird eingestellt, wann die Beleuchtung nach dem letzten Tastendruck abschaltet. Neben der dauernden Beleuchtung ist die automatische Abschaltung nach 10…600 s möglich.
- Seite 24 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH HINWEIS Ungenutzter Bereich Wenn ein Bereich nicht genutzt werden soll, dann können die zugehörigen Schaltschwellen (F1…F4) auf den gleichen Wert gesetzt werden. Beispiel Der Parameter Farbe ist auf Auto2 gesetzt. Es werden nur die Bereiche grün, gelb und rot benötigt.
- Seite 25 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Durch ein Passwort kann das Menü vor unbefugten Änderungen geschützt werden. Das Passwort ist eine Zahl von 1 bis 999. Die Eingabe 0 bedeutet, dass kein Passwort aktiv ist. Das Passwort muss eingestellt werden, wenn der Anwender im Normalbetrieb die Taste drückt um ins Menü...
-
Seite 26: Instandhaltung
5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 27: Entsorgung
FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 5 5.5 Entsorgung Bitte helfen Sie mit, unsere Umwelt zu schützen und die verwendeten Werk- stücke und Verpackungsmaterialien entsprechend den landesspezifischen Ab- fallbehandlungs- und Entsorgungsvorschriften umweltgerecht zu entsorgen bzw. sie weiter zu verwenden. -
Seite 28: Technische Daten
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6 Technische Daten Bitte beachten sie hierzu auch das Bestellkennzeichen. 6.1 Eingangskenngrößen Messgröße: Differenzdruck bei gasförmigen Medien Messbereich Stat. Betriebs- Berstdruck druck mbar mbar mbar 0…4 0…400 0…0,4 0…6 0…600 0…0,6 0…10... -
Seite 29: Hilfsenergie
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.3 Hilfsenergie Nennspannung 24 V AC/DC Zul. Betriebsspannung = 12…32 V AC/DC Leistungsaufnahme Typ. 2 W / Max. 3 W WARNUNG Versorgungsstromkreis Als Stromversorgung ist nur ein CE-konformes Netzteil mit einer trägen 200 mA Sicherung im Versorgungsstromkreis zulässig... -
Seite 30: Einsatzbedingungen
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Messbereich TK Nullpunkt TK Spanne [% FS/10K] [% FS/10K] mbar typ. max. typ. max. 0…60 0…100 0…160 0…250 ±2,5 ±4 ±6 ±10 ±16 ±25 ±40 ±60 ±100 Bezogen auf den Grundmessbereich (FS); Kompensationsbereich 0…60 °C. -
Seite 31: Wandmontage
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 Wandmontage Ausführung für Zone 2 Wandmontageplatte Rückansicht 70,5 ohne Wandmontageplatte 71,5 Schlauchverschraubung M12 Steckanschluss Stecker 2 Stecker 1 4x Bohrung für für 6 oder 8 mm Schlauch Blechschraube Ø3,5 Ausführung für Zone 22... -
Seite 32: Anzeige- Und Bedienoberfläche
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.7 Anzeige- und Bedienoberfläche Anzeige 4…6 stellige LCD, vollgrafisch, farbig hinterleuchtet Programmierung Dämpfung 0,0…100,0s (Sprungantwort 10/90%) Schaltausgang Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0… 1800s), Funktion (Öffner/Schließer) Messbereichseinheit mbar, Pa, „freie Einheit“, Anfangswert, Endwert und Dezimalpunkt für „freie Einheit“... -
Seite 33: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 15 17 18 19 20 21 unbenutzt [1,2] Messbereich 0 … 4 mbar 0 … 6 mbar 0 … 10 mbar 0 … 16 mbar 0 …... - Seite 34 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH [1,2] Messbereich 0 … 1 kPa 0 … 1,6 kPa 0 … 2,5 kPa 0 … 4 kPa 0 … 6 kPa 0 … 10 kPa -1 … +1 kPa -1,6 … +1,6 kPa -2,5 …...
-
Seite 35: Gerätespezifikation
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7.1 Gerätespezifikation [17] (Kennzeichen Nr.) Verwendung in Zone 2 - Gefährdung durch Gase und Dämpfe II 3G Ex nA IIC T4 Gc Verwendung in Zone 22 - Gefährdung durch Staub II 3D Ex tc IIIB T125°C Dc -10 °C ≤... -
Seite 36: Anhang
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang 8.1 EG-Konformitätserklärung Abb. 19: CE_DE_DE45_LCD_ATEX 36/40 BA_DE_DE45_ATEX_LCD... -
Seite 37: Ukca-Konformitätserklärung
FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8.2 UKCA-Konformitätserklärung Abb. 20: UKCA_DE_DE45_LCD_ATEX BA_DE_DE45_ATEX_LCD 37/40... -
Seite 38: Eac Deklaration
8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8.3 EAC Deklaration Abb. 21: EAC_RU_DE 38/40 BA_DE_DE45_ATEX_LCD... - Seite 39 FISCHER Mess- und Regeltechnik GmbH Notizen BA_DE_DE45_ATEX_LCD 39/40...
- Seite 40 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
