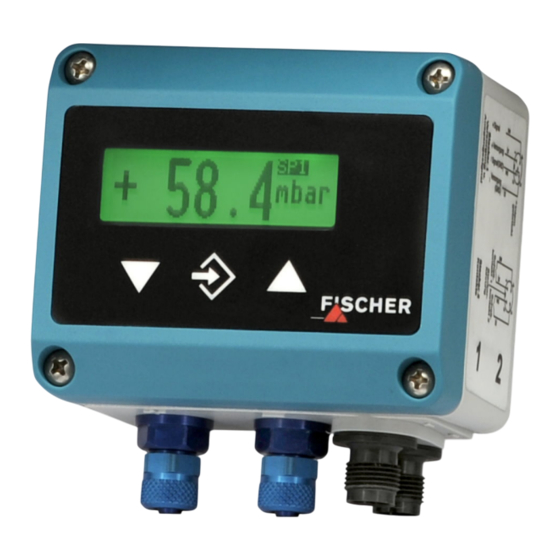

FISCHER DE45 Betriebsanleitung

Digitaler differenzdruckschalter /-transmitter mit farbwechsel lcd
Vorschau ausblenden Andere Handbücher für DE45:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
DE45
Digitaler Differenzdruckschalter /-transmitter
mit Farbwechsel LCD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER DE45

Inhaltszusammenfassung für FISCHER DE45

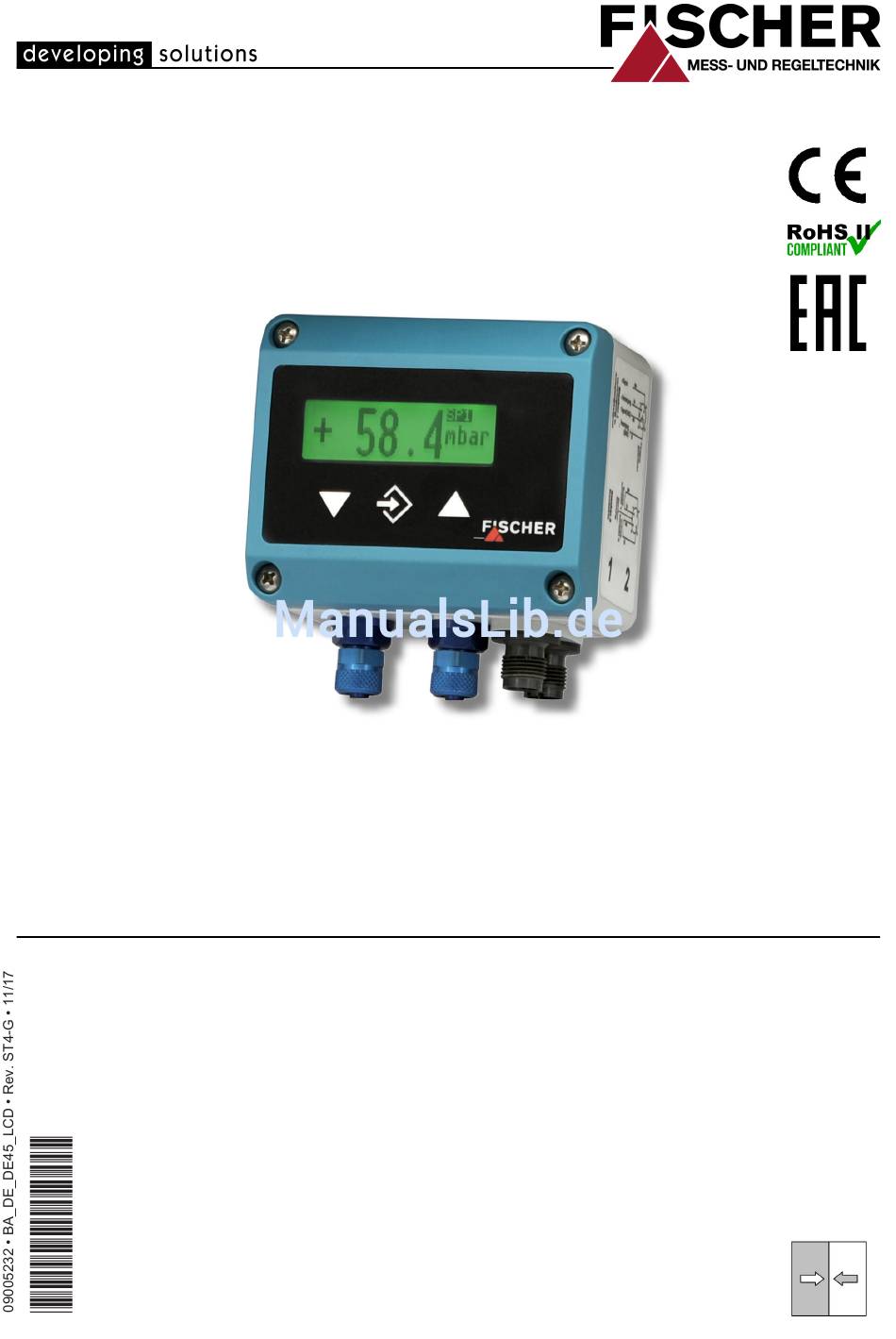

  • Seite 1 Betriebsanleitung DE45 Digitaler Differenzdruckschalter /-transmitter mit Farbwechsel LCD...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 4 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 5...

  • Seite 4: Sicherheitshinweise

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines WARNUNG Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.

  • Seite 5: Unzulässige Betriebsweisen

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden.

  • Seite 6: Produkt Und Funktionsbeschreibung

    FISCHER Mess- und Regeltechnik GmbH 2 Produkt und Funktionsbeschreibung 2.1 Bestimmungsgemäßer Gebrauch Das DE45 ist ein multi-funktionelles Schaltgerät mit optionalem Transmitteraus- gang. Es eignet sich für Über-, Unter- und Differenzdruckmessungen bei gasför- migen Medien. Das Gerät ist ausschließlich für die zwischen Hersteller und An- wender abgestimmten Anwendungsfälle einzusetzen.

  • Seite 7: Funktionsbild

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.3 Funktionsbild Abb. 2: Funktionsbild DE45_LCD Sensorelement LC-Anzeige Signalaufbereitung Analogausgang Schaltausgänge Microcontroller Folientastatur 2.4 Aufbau und Wirkungsweise Basis des Gerätes ist ein piezoresistives Sensorelement, das sich für Über-, Unter- und Differenzdruckmessungen eignet. Die zu vergleichenden Drücke wir- ken direkt auf eine mit piezoresistiven Widerständen bestückte Siliziummem-...

  • Seite 8: Installation Und Montage

    3 | Installation und Montage FISCHER Mess- und Regeltechnik GmbH 3 Installation und Montage 3.1 Allgemeines Das Gerät ist für den Aufbau auf ebenen Montageplatten vorgesehen. Zum Ver- schrauben mit der Montageplatte besitzt das Gerät vier rückseitige Montage- bohrungen für Blechschrauben Ø 3,5 mm.
  • Seite 9 FISCHER Mess- und Regeltechnik GmbH Installation und Montage | 3 Die nominelle Versorgungsspannung und der zulässige Bereich sind in den technischen Daten angegeben. Die zulässige Belastung/Bürde für den Signalausgang ist in den technischen Daten aufgeführt. Der Anschluss „Signalmasse“ (-Sig) ist intern mit der Versorgungsmasse ver- bunden.

  • Seite 10: Inbetriebnahme

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken. Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen.
  • Seite 11 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Rechts von der Anzeige wird die Einheit dargestellt. Wenn das Gerät mit Kon- takten ausgestattet ist, dann wird ein geschlossener Kontakt durch den invers Abb. 8: Anzeige SP1 SP2 dargestellten Text "SP1" bzw. "SP2" symbolisiert.

  • Seite 12: Menüebenen

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.4 Menüebenen Die Menüebenen gliedern sich wie folgt: Menüebene Ausgang beenden Menüebene Eingang Schaltpunkte Menüebene Eingang Menüebene Messung Menüebene Ausgang Menüebene Funktion Menüebene Display Menüebene System Menüebene Ausgang beenden Abb. 10: Menüebenen Die nachfolgenden Tabellen geben eine Übersicht über die Parameter der ein- zelnen Menüebenen.

  • Seite 13: Menüebene Eingang

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 • SP1 Ein • SP1 Aus • SP1 Verzögerung • SP1 Funktion Für den Schaltpunkt 2 entsprechend: • SP2 Ein • SP2 Aus • SP2 Verzögerung • SP2 Funktion Die Funktion der einzelnen Parameter wird stellvertretend für beide Schaltpunk- te am Beispiel von Schaltpunkt 1 erklärt.

  • Seite 14: Menüebene Messung

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH HINWEIS Reaktionszeit Bei maximaler Dämpfung dauert es über 2 Minuten, bis nach einem Druck- sprung von 100% auf 0% Nenndruck auch die Anzeige Null anzeigt! In vielen Fällen stört eine unruhige Anzeige im Normalbetrieb nicht, wohl aber in einem ruhenden Zustand, wenn man einen Messwert von Null erwartet.

  • Seite 15: Menüebene Ausgang

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 HINWEIS Anpassung des Ausgangsignals Unveränderbar sind der Grundmessbereich (vgl. Typenschild) und die Art des Ausgangsignals (Spannung bzw. Strom). Die Parameter Messbereich Anfang Messbereich Ende legen zunächst die beiden Drücke fest, zwischen denen sich das Ausgangssignal überhaupt ändert.
  • Seite 16 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Lineare Funktion Das Eingangssignal wird linear an die Anzeige und den Ausgang gegeben. Als Messbereich dient der im Menü „Messung“ festgelegte Bereich. Wenn die Funk- tion LINEAR aktiv ist, dann entfallen die weiteren Menüpunkte.
  • Seite 17 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Mit dem Parameter Nachkomma MB Anfang MB Ende wird der An- zeigebereich festgelegt. Hier ist der Anwender frei in der Konfiguration. Mit dem Parameter Nachkomma MB kann auch zwischen einer 5 und 6 stelli- gen Darstellung gewählt werden.
  • Seite 18 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.4.6 Menüebene Display Die Menüebene Display ist ein variables Menü, dessen Erscheinungsbild vom Wert des Parameters Farbe abhängig ist. Neben verschiedenen Farben für die Hintergrundbeleuchtung stehen zwei Auto-Funktionen mit Farbumschaltung zur Verfügung.
  • Seite 19 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Grundmessbereich Abb. 14: Funktion Auto1 MB-Anfang Messbereich Anfang Rot-Grün Umsch. Rot-Grün Umschaltung Grün-Rot Umsch. Grün-Rot Umschaltung MB-Ende Messbereich Ende Mit dem Parameter Hysterese kann ein schnelles und ungewolltes Wechseln der Farbe verhindert werden. Die Hysterese ist im Bereich 0,1... 10% einstell- bar.
  • Seite 20 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH Auto2: Farbwechsel Rot-Gelb-Grün Im Auto 2 Modus mit automatischer Farbumschaltung gibt es die Möglichkeit zur Eingabe der erforderlichen Schaltschwellen „Rot-Gelb Umschaltung“, „Gelb- Grün Umschaltung“, „Grün-Gelb Umschaltung“ und „Gelb-Rot Umschaltung“. Die Schaltschwellen können innerhalb des Messbereichs verschoben werden.
  • Seite 21 FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 Grundmessbereich Abb. 16: Beispiel Auto2 4.4.7 Menüebene System Parametername Beschreibung Wertebereich Sprache Sprachumschaltung DE, EN, FR, ES, IT,PT,HU Software Info Informationen zur Software Gerätetyp, Serien- nummer, Firmware- version Konfig Info Informationen zur Konfigurati-...
  • Seite 22 4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH HINWEIS Vergessenes Passwort Ein vergessenes Passwort kann durch den Anwender nicht wiederhergestellt werden. Wenden Sie sich in diesem Fall an den Hersteller. Mit dem Menüpunkt Konfig. laden kann eine vom Anwender gespeicherte Kon- figuration geladen werden.

  • Seite 23: Instandhaltung

    FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 5 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •...

  • Seite 24: Technische Daten

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6 Technische Daten Bitte beachten sie hierzu auch das Bestellkennzeichen. 6.1 Eingangskenngrößen Messgröße Differenzdruck bei gasförmigen Medien Messbereich Messbereich Stat. Betriebs- Berstdruck druck mbar mbar mbar 0…4 0…400 0…0,4 0…6 0…600 0…0,6...

  • Seite 25: Hilfsenergie

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 2 potentialfreie Relaiskontakte Schaltausgänge 2 potentialfreie Halbleiterschalter (MOSFET) Relais MOSFET progr. Schaltfunktion Schließer (NO) Einpoliger Einschalter (NO) Öffner (NC) Einpoliger Ausschalter (NC) max. Schaltspannung 32 V AC/DC 3…32 V AC/DC max. Schaltstrom 0,25 A max.

  • Seite 26: Einsatzbedingungen

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Temperaturkoeffizient Messbereich TK Nullpunkt TK Spanne (TK) [% FS/10K] [% FS/10K] mbar typ. max. typ. max. 0…4 0…6 0…10 0…16 0…25 0…40 0…60 0…100 0…160 0…250 ±2,5 ±4 ±6 ±10 ±16 ±25...
  • Seite 27 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 Wandmontage Wandmontageplatte Rückansicht 70,5 ohne Wandmontageplatte 61,5 Ø5 M12 Steckanschluss 4x Bohrung für Stecker 2 Stecker 1 Schlauchverschraubung Blechschraube Ø3,5 für 6 oder 8 mm Schlauch Pneumatischer Steckanschluss für 6 oder 8 mm Schlauch Fronttafeleinbau 92 ±0,2...

  • Seite 28: Anzeige- Und Bedienoberfläche

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH Tragschienenmontage Befestigungselement TS35 TS35 61,5 TS15 TS32 6.7 Anzeige- und Bedienoberfläche Anzeige 4…6 stellige LCD, vollgrafisch, farbig hinterleuchtet Programmierung Dämpfung 0,0…100,0s (Sprungantwort 10/90%) für Signalaus- gang; getrennt auch für Display Schaltausgang Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0…...

  • Seite 29: Bestellkennzeichen

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 15 17 18 19 20 21 unbenutzt Abb. 18: Bestellkennzeichen DE45_LCD Messbereich: [1,2] (Kennzeichen Nr.) 0 … 4 mbar 0 … 6 mbar 0 … 10 mbar 0 …...
  • Seite 30 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH [1,2] (Kennzeichen Nr.) 0 … 1 kPa 0 … 1,6 kPa 0 … 2,5 kPa 0 … 4 kPa 0 … 6 kPa 0 … 10 kPa -1 … +1 kPa -1,6 … +1,6 kPa -2,5 …...

  • Seite 31: Gerätespezifikation

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7.1 Gerätespezifikation Gerätespezifikation auf Anfrage. 7.2 Zubehör Best. Nr. Bezeichnung Polzahl Länge 06401993 Anschlusskabel für Schaltausgänge 4-pol mit M12-Kupplung 06401994 Anschlusskabel für Schaltausgänge 4-pol mit M12 Kupplung 06401995 Anschlusskabel für Versorgung/Signal 5-pol...

  • Seite 32: Anhang

    8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang 8.1 EG-Konformitätserklärung EU Konformitätserklärung (Ori g inal) Für das nachfolgend bezeichnete Erzeugnis Produktbezeichnung Digitaler Differenzdruckschalter/ -transmitter mit Farbwechsel LCD DE45 Typenbezeichnung wird hiermit erklärt, dass es den grundlegenden Anforderungen entspricht,...

  • Seite 33: Eac Deklaration

    FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8.2 EAC Deklaration Abb. 20: EAC_RU_D-DE-ME61-B-00005 BA_DE_DE45_LCD 33 / 36...
  • Seite 34 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 34 / 36 BA_DE_DE45_LCD...
  • Seite 35 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 BA_DE_DE45_LCD 35 / 36...
  • Seite 36 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 36 / 36 BA_DE_DE45_LCD...
