Wertepaar 2
+14.6 mbar +8.6 %
+0.0 ... +100.0 mbar
1 Eingabemarke (Wert blinkt)
2 zulässiger Wertebereich

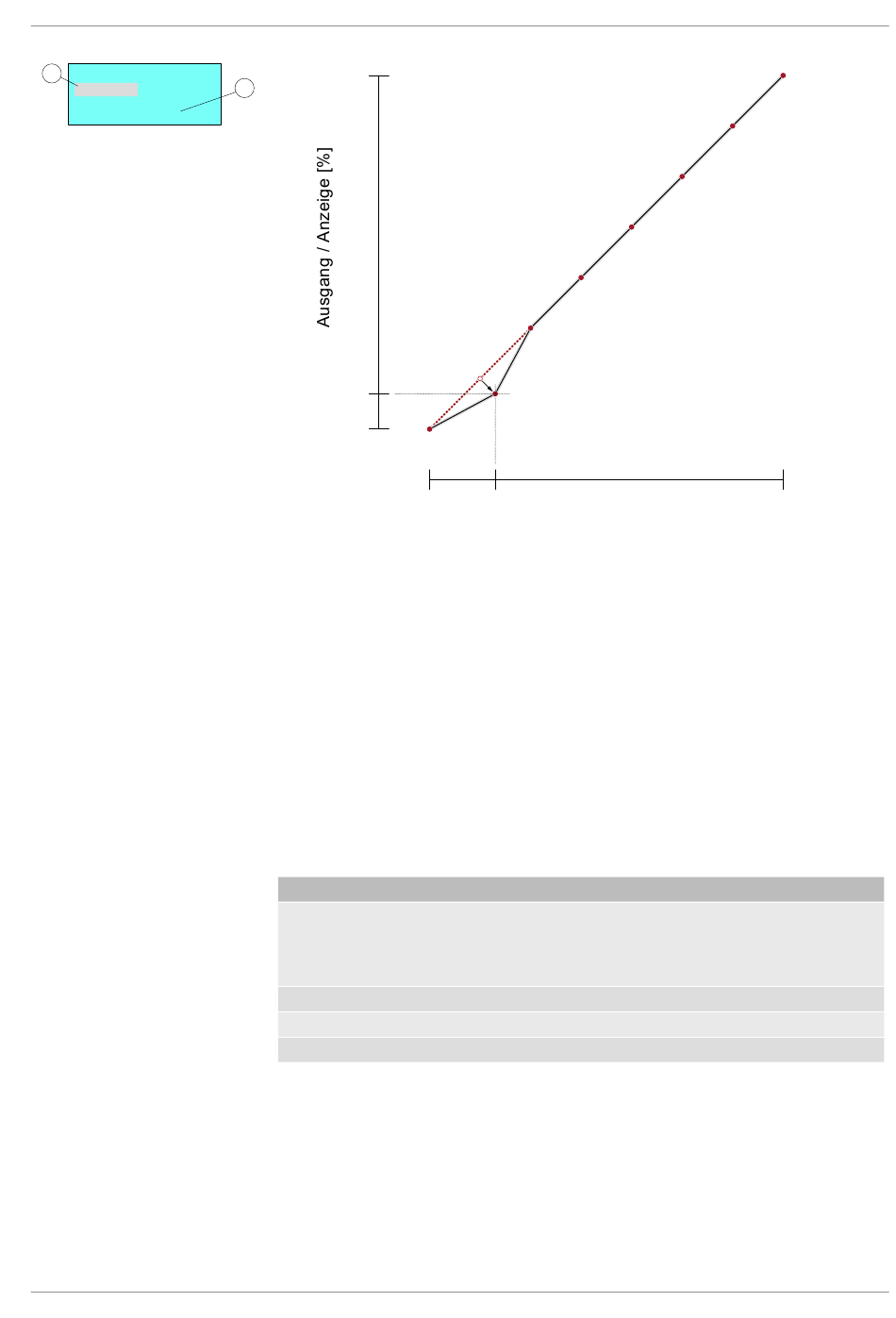

Abb. 13: Wertepaar
BA_DE_DE45_ATEX_LCD
100
2
0
Abb. 14: Tabellenfunktion (Beispiel)
Mit den Parametern
Wertepaare ansehen und ändern. Ein Wertepaar besteht aus einem Messwert
(linke Seite) und einem Anzeigewert (rechte Seite). Der Messwert muss inner-
halb des Messbereichs liegen und der Anzeigewert muss innerhalb der definier-
ten Einheit liegen. Die jeweiligen Grenzen werden bei der Eingabe angezeigt.
Die Tabelle muss entweder stetig steigende oder stetig fallende Werte enthal-
ten. Ein Wechsel von einer steigenden auf eine fallende Kennlinie innerhalb ei-
ner Stützpunktabelle ist nicht erlaubt.
4.3.6 Menüebene Display
Die Menüebene Display ist ein variables Menü, dessen Erscheinungsbild vom
Wert des Parameters Farbe abhängig ist. Neben verschiedenen Farben für die
Hintergrundbeleuchtung stehen zwei Auto-Funktionen mit Farbumschaltung zur
Verfügung.
Parametername
Farbe
Beleuchtung
Kontrast
Bargraf
Der wichtigste Parameter ist Farbe. Hier kann eine feste Hintergrundfarbe ge-
wählt werden. Es stehen aber auch zwei Auto-Funktionen mit Farbumschaltung
zur Verfügung. Die Hintergrundbeleuchtung kann auch ausgeschaltet werden.
Ist eine Beleuchtung nicht dauernd gewünscht, so kann mit dem Parameter
leuchtungszeit
Tastendruck abschaltet. Neben der dauernden Beleuchtung (0 s) ist die auto-
matische Abschaltung nach 10...600 s möglich. Die eingestellte Zeit ist nur gül-
tig, wenn der Parameter
Wertepaar 2
MA
0,0
Eingangsgrösse
Wertepaar 1 bis Wertepaar 30
Beschreibung
Farbe
Beleuchtungszeit
Kontrast
Bargrafanzeige
eingestellt werden, wann die Beleuchtung nach dem letzten
Farbe nicht auf „Aus" gestellt ist.
