Abb. 9: Anzeige SP1 SP2
BA_DE_DE45_ATEX_LCD

4 Inbetriebnahme

4.1 Allgemeines

Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller
elektrischen Versorgungs- und Messleitungen. Alle Anschlussleitungen müssen
so verlegt werden, dass keine mechanischen Kräfte auf das Gerät einwirken.
Vor Inbetriebnahme ist die Dichtheit der Druckanschlussleitungen zu prüfen.

4.2 Bedienelemente

LC-Anzeige

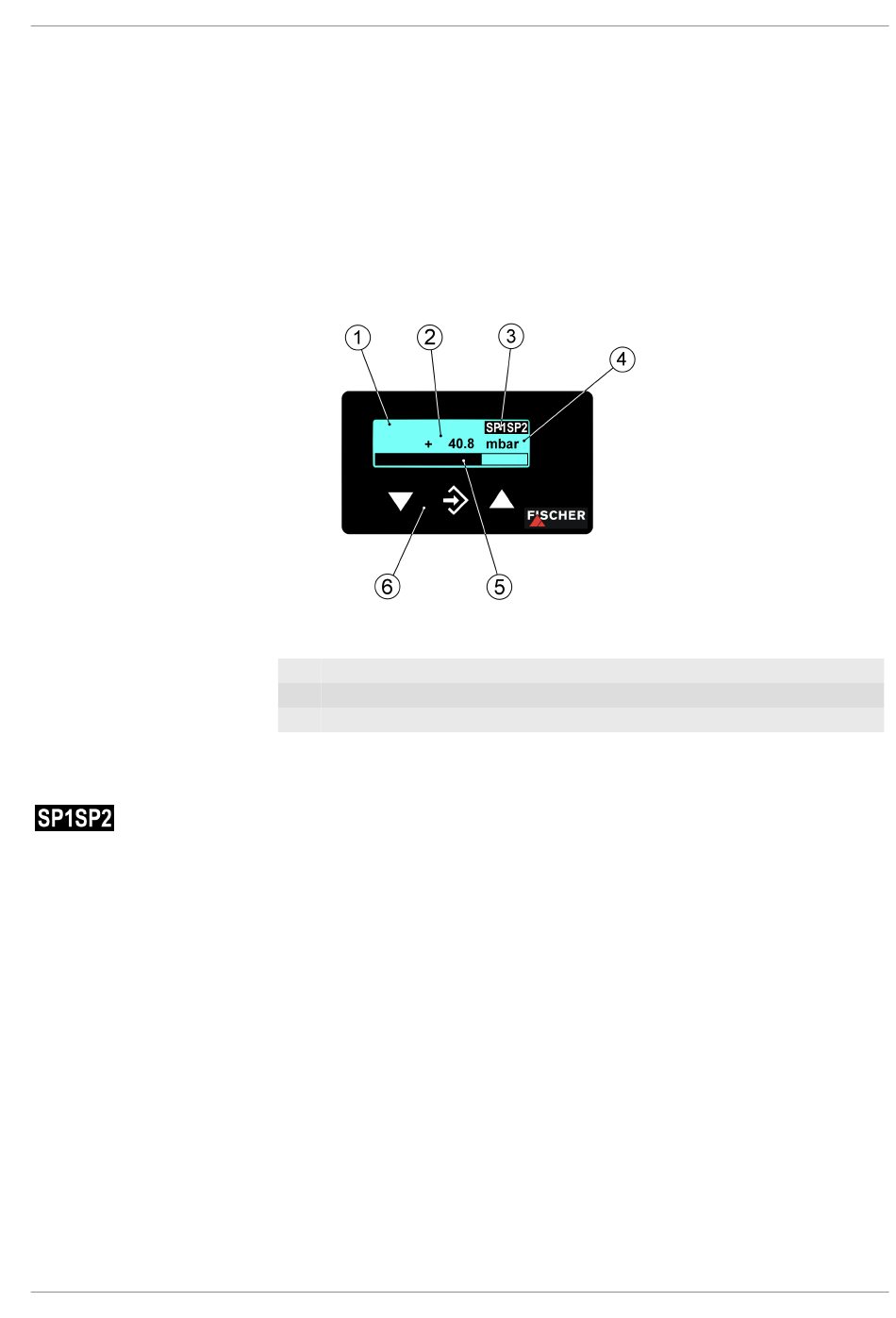

Abb. 8: DE45 LCD Anzeige
1 LCD mit Hintergrundbeleuchtung
2 Messwertanzeige 4...6 Stellen
3 Statusanzeige der Schaltpunkte
Im Normalbetrieb wird der aktuelle Messwert auf einer 4 stelligen LC-Anzeige
dargestellt. Zur Darstellung sehr großer Werte kann zu einer 5 bzw. 6 stelligen
Darstellung gewechselt werden (s. Parameter
Rechts von der Anzeige wird die Einheit dargestellt. Wenn das Gerät mit Kon-
takten ausgestattet ist, dann wird ein geschlossener Kontakt durch den invers
dargestellten Text "SP1" bzw. "SP2" symbolisiert.
Für die Hintergrundbeleuchtung können verschiedene Farben gewählt werden.
Abhängig vom Messwert kann die Farbe der Hintergrundbeleuchtung automa-
tisch gewechselt werden. Dies kann z.B. zur gut/schlecht Unterscheidung ge-
nutzt werden. Die Hintergrundbeleuchtung lässt sich auch deaktivieren.
Der Messwert lässt sich auch mittels Bargrafanzeige darstellen. Zusätzlich wird
der Messwert in verkleinerter Darstellung als Zahl angezeigt.
Während der Programmierung werden auf dem Display der Menüpunkt und der
dazugehörige Parameter angezeigt. Das Gerät arbeitet während der Parame-
trierung weiter, Änderungen wirken sich also bis auf eine Ausnahme sofort aus.
Die Ausnahme ist die Veränderung von Schaltzeiten - hier muss die vorher gül-
tige Zeit erst abgelaufen sein.
Inbetriebnahme | 4
4 Einheit
5 Bargraphanzeige
6 Tastatur
Nachkomma MB).
