MANUEL

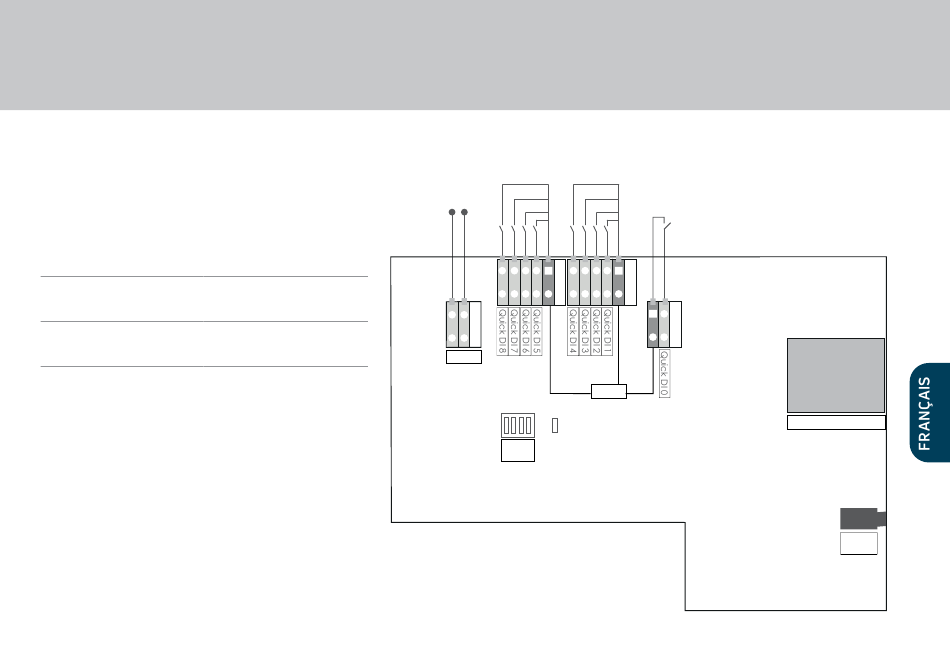

Schéma Fonctionnel de la Platine PCB
Veuillez vous familiariser avec la platine PCB de votre
station d'accueil.
Relais & Terminal
Relais Courant de Com-
30VDC, 1A / 125VAC, 0.3A
mutation (Charge Ohmique)
Spécifications Terminal
26-20 AWG / 0.13-0.52 mm²
(9 x DI / 1 x DO)
Page 77
Relay
GND
4 3 2 1
LED
off
on
DIP
SWITCH
pour le touchDock d'iRoom
RJ45 PoE+ (IEEE802.3at)
Audio
3,5 mm
