Eltako FAE14LPR Kurzanleitung

D
30 014 030 - 2
RS485-Bus-Aktor
Einzelraumregelung
Heizen/Kühlen für 2 Zonen FAE14LPR
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
09/14 (siehe Aufdruck Unterseite Gehäuse)
Einzelraumregelung mit 2 Kanälen,
4 A/250 V, potenzialfrei. Bidirektional.
Stand-by-Verlust nur 0,1 Watt.
Reiheneinbaugerät für Montage auf Trag -
schiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18mm breit,
58 mm tief.
Anschluss an den Eltako-RS485-Bus.
Quer verdrahtung Bus und Strom -
versorgung mit Steckbrücke.
Sind beide Relais eingeschaltet, werden
0,4 W benötigt.
Die Kanäle können entweder gemeinsam
gleich eingelernt werden, unterer Dreh -
schalter in Position 1+2, oder ganz
getrennt in den Positionen 1 oder 2.

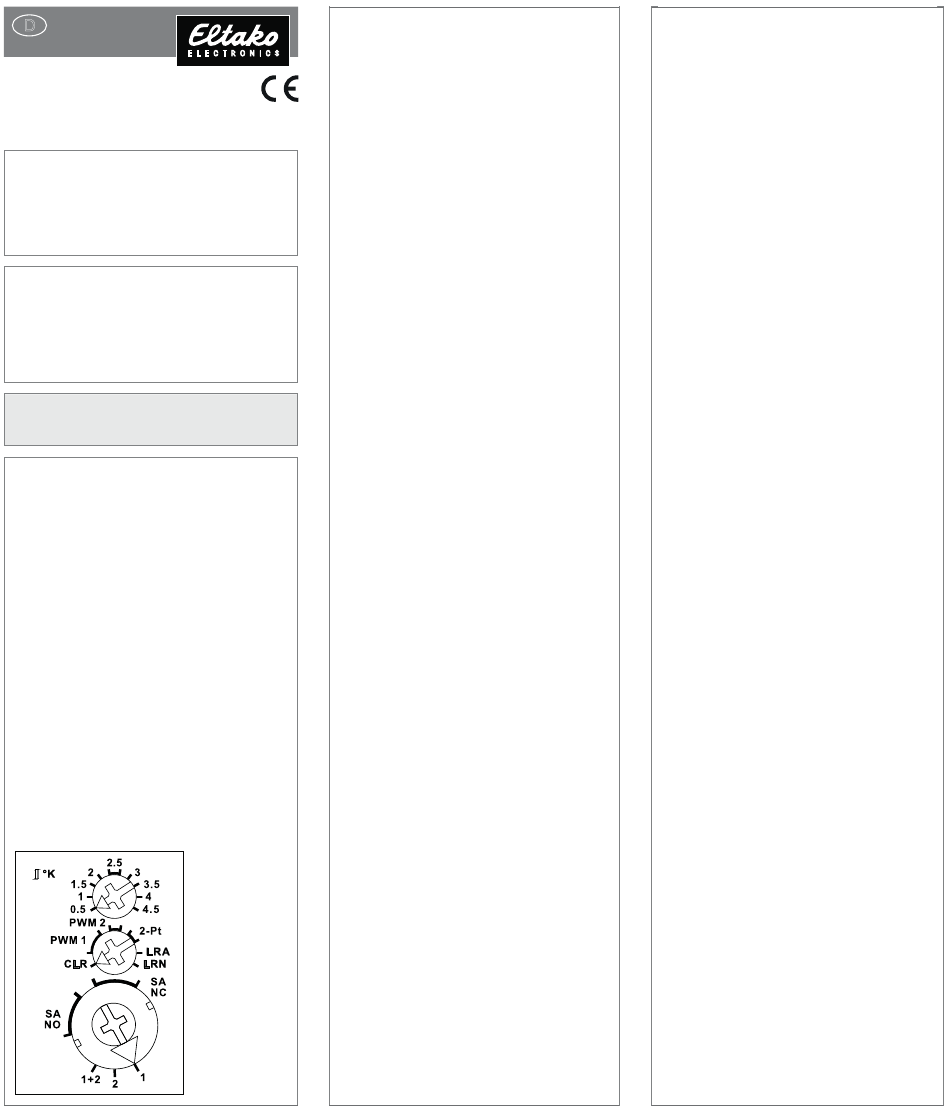

Funktions-Drehschalter
Mit den Drehschaltern werden zunächst
Mit den Drehschaltern werden zunächst
die Sensoren eingelernt. Im Normalbetrieb
wird mit dem mittleren Drehschalter die
Betriebsart eingestellt.
PWM 1 für Ventile mit thermoelektrischem
Stellantrieb, T = 4 Minuten.
PWM 2 für Ventile mit motorischem Stell -
antrieb, T = 15 Minuten.
2-Pt für 2-Punkt-Regelung.
Betriebsart PWM-Regelung:
Am oberen Drehschalter wird die ge-
wünschte Temperaturdifferenz eingestellt,
bei der zu 100% eingeschaltet wird.
Wenn Ist-Temperatur >= Soll-Temperatur
wird ausgeschaltet.
Wenn Ist-Temperatur <= (Soll-Temperatur
– Hysterese) wird zu 100% eingeschaltet.
Wenn die Ist-Temperatur zwischen
(Soll-Temperatur – Hysterese) und Soll-
Temperatur liegt, wird abhängig von der
Temperaturdifferenz mit einer PWM ein-
und ausgeschaltet in 10%-Schritten.
Je geringer die Temperaturdifferenz, desto
kürzer die Einschaltzeit. Durch die Ein -
stellbarkeit des 100%-Wertes kann die
PWM an die Heizkörpergröße bzw. -träg -
heit angepasst werden. Im Kühlbetrieb
drehen sich die Vorzeichen um.
Im Heiz betrieb ist grundsätzlich die
Frostschutz funktion aktiv. Sobald die
Ist-Temperatur unter 8°C fällt, wird in der
ge wählten Betriebsart auf 8°C geregelt.
Betriebsart 2-Punkt-Regelung:
Am oberen Drehschalter wird die ge-
wünschte Differenz zwischen Ein- und
Ausschalttemperatur eingestellt.
Wenn Ist-Temperatur >= Soll-Temperatur
wird ausgeschaltet.
Wenn Ist-Temperatur <= (Soll-Temperatur
– Hysterese) wird eingeschaltet.
Im Kühlbetrieb drehen sich die Vorzeichen
um.
Mit dem unteren Drehschalter wird die
Art der angeschlossenen Stellantriebe
ausgewählt. SA NC für Stellantrieb NC
(normally closed) oder SANO für Stell -
antrieb NO (normally open).
Werden Funk-Fenster-Türkontakte FTK
oder Hoppe-Fenstergriffe eingelernt, so
werden diese ODER verknüpft. Wenn ein
oder mehrere Fenster offen sind, bleibt der
Ausgang ausgeschaltet. Im Heizbetrieb
bleibt aber der Frostschutz aktiv.
Werden Bewegungsmelder FBH einge-
lernt, so werden diese UND verknüpft.
Wenn alle FBH 'Nicht Bewegung' ge -
meldet haben, wird auf Stand-by
Absenk betrieb geschaltet: Im Heizbetrieb
wird die Soll-Temperatur um 2° abge-
senkt, im Kühl betrieb um 2° angehoben.
Sobald ein FBH wieder Bewegung meldet,
wird auf Normalbetrieb geschaltet.
Werden FBH und Funktaster eingelernt,
so gilt immer das zuletzt em pfangene
Telegramm. Ein FBH schaltet bei
Bewegung also einen mit dem Funk taster
gewählten Absenkbetrieb wieder aus.
Ist ein Funktaster eingelernt, so ist die
Belegung der 4 Tasten fest mit folgenden
Funktionen belegt:
Rechts oben: Normalbetrieb (auch per
Schaltuhr mit der Funktion 'ein' aktivier-
bar). Rechts unten: Nacht-Absenkbetrieb
um 4°, im Kühlbetrieb Anhebung um 4°
(auch per Schaltuhr mit der Funktion
'aus' aktivierbar). Links oben: Stand-by-
Absenkbetrieb um 2°, im Kühlbetrieb
Anhebung um 2°. Links unten: Aus (im
Heizbetrieb Frostschutz aktiv, im Kühl -
betrieb dauerhaft aus).
Störbetrieb:
Wird länger als 1 Stunde kein Funktele -
gramm eines Temperatursensors emp-
fangen, leuchtet die LED und es wird auf
Störbetrieb geschaltet: Im Heizbetrieb wird
bei AUTO 1 1,2 Minuten eingeschaltet
und 2,8 Minuten ausgeschaltet. Bei
AUTO 2 und AUTO 3 betragen die Zeiten
4,5 Minuten 'ein' und 10,5 Minuten
'aus'. Im Kühlbetrieb wird ausgeschaltet.
Wird wieder ein Funktelegramm emp -
fangen erlischt die LED und es wird
automatisch wieder auf Normalbetrieb
geschaltet.
Die LED unter dem oberen Drehschalter
begleitet den Einlernvorgang gemäß
Bedienungs anleitung und zeigt im
Betrieb Steuerbefehle durch kurzes
Aufblinken an.
Anschlussbeispiel
