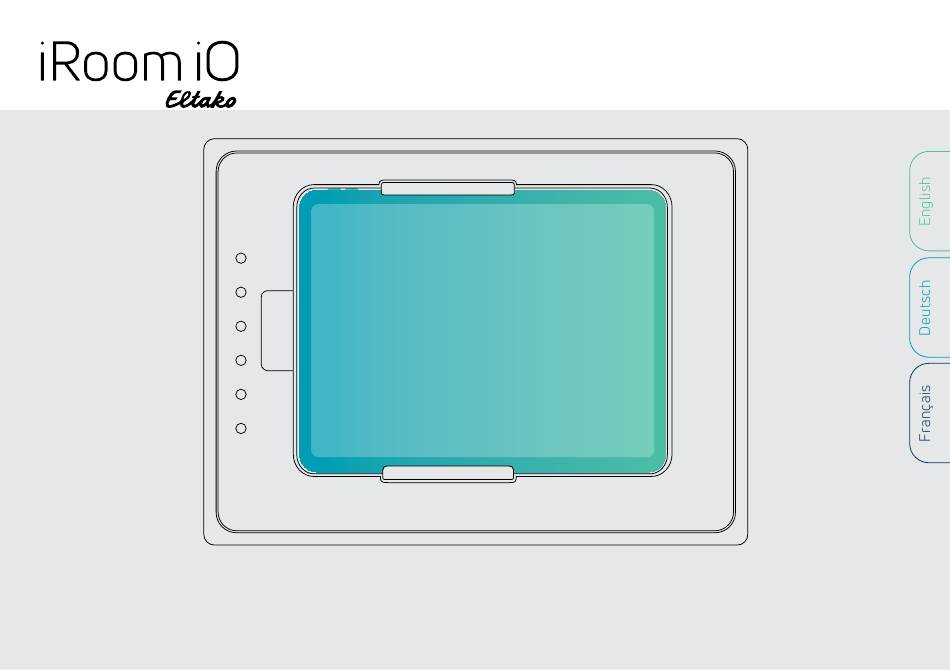

- Seite 1 MANUAL intelligence. on. iRoom touchDock with device touchDock / touchDock mini iRoom touchDock without device...
-
Seite 3: Package Content
MANUAL for iRoom‘s touchDock iRoom touchDock without device Introduction Thank you for purchasing iRoom‘s touchDock (motorized in-wall docking station) with programmable Quick Keys. This manual is designed to guide you through the hardware installation and initial software configuration. The warranty terms are also included in this manual. - Seite 4 Installation Aluminum Frame (attached to Back Box) touchDock or touchDock mini may only be used with the included back box! Operating the device without the back box leads to a loss of warranty rights. Use for purposes not intended by the manufacturer will void warranty.
- Seite 5 MANUAL for iRoom‘s touchDock Installation Video To have a better visual of the installation process watch the touchDock installation video in addition to studying this manual. Scan Me Click Me www.tinyurl.com/touchdock Page 5...
-
Seite 6: Back Box Installation In Masonry
Back Box Installation in Masonry 1. Prepare the recess in the wall 3. Remove the knockout(s) for the using the included cut-out power cable from the back box. template. See also cut-out dimensions on page 24. touchDock Back Box 2. Unscrew the 4 screws to touchDock-mini Back Box detach the aluminum frame... - Seite 7 MANUAL for iRoom‘s touchDock 5. Place and fix the back box in 6. Attach the protective the wall recess. Make sure the cardboard cover to the back back box orientation is correct box, using the same screws according to the stickers (3x20mm) that held the „Right“...
-
Seite 8: Back Box Installation In Drywalls
Back Box Installation in Drywalls 1. Prepare the recess in the wall 3. Feed the power cable through using the included cut-out the opening in the back box. template. See also cut-out Use the included cable fitting(s) dimensions on page 24. that provide strain-relief. - Seite 9 MANUAL for iRoom‘s touchDock 6. touchDock: 5. Insert the backbox with the attached aluminum frame Feed the mounting clamps / into the recess. Make sure the doglegs through the openings back box orientation is correct in the corners of the back according to the stickers box and and use the included „Right“...
- Seite 10 Connect Power / Ethernet Cables to the Docking Station Option I: LAN & 100-240V AC Option II: PoE+ (IEEE 802.3at) Connect network cable (A) and optional power wires (B) to the connectors on the mainboard of the docking station. Power wires are only needed if you choose to power the unit through 100 - 240 V AC.
- Seite 11 MANUAL for iRoom‘s touchDock Install the Docking Station 1. Connect the keypad control Optional step for some cable that‘s attached to the touchDock models and iPad Aluminum frame to the upper models: 5-pin connector on the circuit Depending on the docking board of the docking station.
- Seite 12 4. Attach the glass panel to the 6. Attach the magnetic glass Aluminum arm on the docking frame to the aluminum frame. station and secure with the 4 The magnets will hold the flat head screws M3 x 6. glass frame. Important Note: Do not over-tighten the screws to avoid breaking the...
- Seite 13 MANUAL for iRoom‘s touchDock How to Dock 1. Press and hold any two quick keys on the glass frame for about 2 seconds until the glass panel slides out. If the quick keys don‘t work you might have installed the docking station without turning off the main power before.
- Seite 14 How to Insert or Change the Quick Key Icons 1. Remove the iPad from the 6. Choose the icons you wish docking station. to use from the included icon sheet. 2. Disconnect the docking station from power. Take off the magnetic glass frame carefully since it‘s connected to the keypad control cable.
- Seite 15 MANUAL for iRoom‘s touchDock Prepare your iPad In order to charge your iPad with an iRoom docking station and to take advantage of iRoom‘s Smart Battery Management the USB Accessories option needs to be turned This option might be turned off by default depending on the iOS version of your iPad.
-
Seite 16: Network Settings
Set Up your Docking Station To configure iRoom‘s touchDock access it via a docked iPad using the free iOS App „iRoom‘s iDock“. iRoom‘s iDock iOS App • Find „iRoom‘s iDock“ App in the iOS App Store and install it on your iPad. •... -
Seite 17: General Settings
MANUAL for iRoom‘s touchDock General Settings LED Brightness Adjust the brightness of the Quick Keys backlight. Security Change the code to access the app. Touch Code Function Activate the antitheft protection of the iPad. Removal of the iPad can only be performed by entering the touch code. - Seite 18 General Settings Change Touch Code PIN If Touch Code Function is enabled you can change the default Touch Code PIN 1 2 3 4 to an individual 4 digit PIN to avoid unauthorized removal of the iPad. Unlock Time Defines the time the the unlock mechanism stays open (only iTop Tabletop and iTop OnWall models).
-
Seite 19: Update Firmware
MANUAL for iRoom‘s touchDock Update Firmware Check if the docking station runs on the latest firmware and update new firmware. Page 19... - Seite 20 iRoom‘s iDock Settings Audio Output via Jack If enabled the onboard 3.5 mm stereo jack can be used to stream music that is played on the iPad to a music system. Page 20...
- Seite 21 MANUAL for iRoom‘s touchDock Motion Sensor Settings Detection Sensitivity Determines distance and accuracy of the proximity sensor. Sensitivity slider on the left is lowest sensitivity, maximum sensitivity is acchieved on the far right sight. Wave your hand in front of the quick keys to check the sensitivity on the graph below the slider.
- Seite 22 Dock Commands Open the docking station to remove the iPad. Important Note: After setting up the docking station with the app, change the access code for the app to prevent unauthorized removal of the iPad through the app. Page 22...
-
Seite 23: System Settings
MANUAL for iRoom‘s touchDock System Settings Load / Save / Send Settings You can save and load your settings or send them by email. Restore to Factory Settings This function requires the app‘s access code. Reboot iRoom‘s iDock Rebooting does not do the trick when disconnecting the keypad control cable from the glass frame. - Seite 24 Specifications Type touchDock-mini touchDock-mini-USB-C touchDock-iPad10 touchDock-USB-C-iPad11 touchDock-USB-C-iPad12.9 Outside Dimensions 290 x 205 x 80mm 290 x 205 x 80mm 372 x 247 x 78mm 372 x 247 x 78mm 405 x 285 x 88mm (WxHxD) 11.4“ x 8.1“ x 3.2“ 11.4“...
- Seite 25 MANUAL for iRoom‘s touchDock Main Board Schematic Before installation please become familiar with the main PCB of your docking station. Relay & Terminals Relay0 Contact Rating 30VDC, 1A / 125VAC, 0.3A (resistive) Terminal Specifications 26-20 AWG / 0.13-0.52 mm² (9 x DI / 1 x DO) Relay 4 3 2 1 RJ45 PoE+ (IEEE802.3at)
- Seite 26 Eltako Austria GmbH warrants that the product(s) furnished hereunder shall be free from defects in material and workmanship for a period of two (2) years from the date of purchase made by the original end-customer or for a period of 3 years from the date of shipment by Eltako Austria GmbH under normal use and operation.
-
Seite 27: Warranty Conditions
GmbH or during the warranty period, and the Products being received at Eltako Austria GmbH facility freight prepaid in accordance with the RMA process of Eltako Austria GmbH. Products returned without an RMA number will not be processed and will be returned freight collect or subject to disposal. -
Seite 28: Fcc Compliance Statement
WEEE Directive. Declaration of Conformity Hereby, Eltako Austria GmbH, declares that this Eltako Austria GmbH device, is in compliance with the essential requirements and other relevant provisions of Directive 2014/35/EU & 2014/30/EU. -
Seite 29: Einleitung
ANLEITUNG für iRoom‘s touchDock iRoom touchDock without device Einleitung Danke, dass Sie sich für unsere motorisierte Wandeinbau-Dockingstation touchDock mit programmierbaren Quick Keys entschieden haben. Dieses Benutzerhandbuch soll Sie bei der Hardware-Installation und der ersten Software-Konfiguration begleiten. Die Garantiebedingungen sind ebenfalls in diesem Benutzerhandbuch enthalten. Weiterführende Informationen zum API-Interface, Treibern und FAQ‘s finden Sie auf unserer Webseite www.iRoom.iO Verpackungsinhalt... - Seite 30 Installation Aluminum-Rahmen (auf der Unterputzdose Eine touchDock oder touchDock mini darf nur in Verbindung mit der vormontiert) iRoom Unterputzdose verwendet werden. Der Betrieb des Gerätes ohne Unterputzdose führt zum Verlust der Garantie. Folgende Produkte und Werkzeuge sind für die Installation unbedingt erforderlich: Glasplatte •...
- Seite 31 ANLEITUNG für iRoom‘s touchDock Installationsvideo Sehen Sie sich das Installationsvideo an, um ergänzend zu dieser Anleitung zu sehen, wie die touchDock installiert wird. Scan Me Click Me www.tinyurl.com/touchdock Seite 31...
-
Seite 32: Installation Der Unterputzdose Im Mauerwerk
Installation der Unterputzdose im Mauerwerk 1. Bereiten Sie eine Ausnehmung 3. Entfernen Sie den oder die der Wand mit der Wand- Ausbrüche der Kabeldurchfüh- ausschnittschablone oder rung in der Unterputzdose. entsprechend der Wandaus- schnittmaße vor. (siehe Seite touchDock Unterputzdose 2. Lösen Sie die Schrauben, touchDock-mini Unterputzdose die Aluminium-Rahmen und... - Seite 33 ANLEITUNG für iRoom‘s touchDock 5. Platzieren und fixieren Sie die 6. Befestigen Sie den Putzde- Unterputzdose in der Mau- ckel mit den zuvor gelösten eröffnung. Achten Sie auf die Schrauben (3x20mm) auf der korrekte Ausrichtung gemäß Unterputzdose. den Aufklebern „Right“ bei horizontaler bzw.
-
Seite 34: Installation Der Unterputzdose In Trockenbauwänden
Installation der Unterputzdose in Trockenbauwänden 1. Bereiten Sie eine Ausnehmung 3. Führen Sie die Versorgungs- der Wand mit der Wand- kabel durch den oder die ausschnittschablone oder Auslässe der Unterputzdose. entsprechend der Wandaus- Verwenden Sie den passen- schnittmaße vor. (siehe Seite den, mitgelieferten Würgenip- pel zur Zugentlastung. - Seite 35 ANLEITUNG für iRoom‘s touchDock 6. touchDock: 5. Setzen Sie die Unterputzdo- se mit dem vormontierten Führen Sie die Montageklam- Aluminium-Rahmen in die mern durch die unter Punkt 4 Ausnehmung ein. Achten Sie geschnittenen Durchführun- auf die korrekte Ausrichtung gen und schrauben Sie diese gemäß...
-
Seite 36: Anschluss Der Stromversorgung / Netzwerkkabel
Anschluss der Stromversorgung / Netzwerkkabel Option I: LAN & 100-240V AC Option II: PoE+ (IEEE 802.3at) Stecken Sie das Netwerkkabel an (A) und schließen Sie optional das 100-240V Kabel (B) an der Anschlussklemme auf der Platine der Dockingstation an. Die Stromversorgung mit 240V ist nicht erforderlich, wenn das Netzwerkkabel an einen PoE+ Netzwerkswitch oder Injector... -
Seite 37: Installation Der Dockingstation
ANLEITUNG für iRoom‘s touchDock Installation der Dockingstation 1. Stecken Sie das Flachbandka- Optionaler Schritt bei be- bel für das Touch-Tastenfeld stimmten touchDock Mo- an die obere 5-Pin Buchse auf dellen für bestimmte iPad der Platine der Dockingstation Modelle: Je nachdem, welches touch- Dock Modell Sie mit welchem iPad Modell verwenden, befindet sich ein zweites Paar... - Seite 38 4. Setzen Sie die Glassplatte mit 6. Befestigen Sie den den Führungsschienen auf die Glasrahmen mittels Magneten Dockingstation und befestigen auf dem Aluminium-Rahmen Sie diese mit den 4 M3 x 6 der Unterputzdose. Senkkopfschrauben Torx 10. Achtung! Ziehen Sie die Schrauben nicht zu fest an, da sonst die Glasplatte brechen kann.
-
Seite 39: Einsetzen Des Ipads
ANLEITUNG für iRoom‘s touchDock Einsetzen des iPads 1. Drücken und halten Sie 2 der Quick Keys für ca. 2 Sekunden bis die Glassplatte nach vorne herausgleitet. Falls die Quick Keys nicht funktionieren, haben Sie die Dockingstation vermutlich mit anliegender Spannung installiert. Trennen Sie die Dockingstation für 3 Minuten vom Stromnetz oder vom PoE+ Netzwerkswitch / Injector, um das Problem zu lösen. -
Seite 40: Austauschen Der Symbole Des Touch-Tastenfelds
Austauschen der Symbole des Touch-Tastenfelds 1. Entnehmen Sie das iPad aus 6. Suchen Sie sich die Symbole der Dockingstation. aus dem mitgelieferten aus, die Sie verwenden möchten. 2. Trennen Sie die Dockingstation von der Stromversorgung. Nehmen Sie den magneti- schen Glasrahmen vorsichtig ab, da das Flachbandkabels für das Touch-Tastenfeld mit dem 7. - Seite 41 ANLEITUNG für iRoom‘s touchDock Bereiten Sie das Pad vor Um Ihr iPad in einer iRoom Dockingstation laden zu können und das iRoom Smart Bat- tery Management zum schonenden Laden des Akkus verwenden zu können, muss die Option „USB-Zubehör“ auf Ihrem iPad aktiviert werden.
-
Seite 42: Konfiguration Der Dockingstation
Konfiguration der Dockingstation Zur Konfiguration ist die iOS App „iRoom‘s iDock“ notwendig und das iPad muss in die Dockingstation eingelegt sein. iRoom‘s iDock iOS App • Installieren Sie „iRoom‘s iDock“ App aus dem iOS App Store auf Ihrem iPad. • Legen Sie das the iPad in die Dockingsta- tion ein •... -
Seite 43: Allgemeine Einstellungen
ANLEITUNG für iRoom‘s touchDock Allgemeine Einstellungen LED Helligkeit Regelt die Hintergrundbeleuchtung der Quick Keys. Sicherheit Ändert das Passwort, um die App zu öffnen. Touch Code Funktionalität Aktiviert den iPad Diebstahlschutz. Entneh- men des iPads kann nur durch Eingabe eines Codes erfolgen. Drücken und halten Sie 2 der Quick Keys für ca. - Seite 44 Allgemeine Einstellungen Touch Code PIN ändern Wenn die Touch Code Funktionalität aktiviert ist, kann man den werkseitigen Touch Code PIN 1 2 3 4 in einen beliebigen 4-stelligen PIN ändern, um unerlaubte Entnahme des iPads zu verhindern. Zeit bis zur autmatischen Verriegelung Definiert die Zeit, während der Entriege- lungsmechansimus geöffnet bleibt (nur bei iTop Tisch- und iTop OnWall-Modellen).
- Seite 45 ANLEITUNG für iRoom‘s touchDock Update Firmware Überprüft, ob die aktuelle Firmware instal- liert ist und bietet gegebenfalls die Installati- on einer neueren Firmware an. Seite 45...
- Seite 46 iRoom‘s iDock Einstellungen Audio Ausgabe via Klinke Ermöglicht das Streamen von Musik vom iPad zu einem Musiksystem oder Verstärker über die 3,5 mm Stereo-Klinkenbuchse auf der Hauptplatine der Dockingstation. Seite 46...
-
Seite 47: Bewegunssensor Einstellungen
ANLEITUNG für iRoom‘s touchDock Bewegunssensor Einstellungen Auslöseempfindlichkeit Definiert die Entfernung und Genauigkeit des Näherungssensors. Schieberegler ganz links bedeutet geringste Empfindlichkeit und ganz rechts höchste Empfindlichkeit. Bewegen Sie Ihre Hand vor den Quick Keys hin und her, um die Empfindlichkeit auf der Skala darunter zu sehen. - Seite 48 Dock Befehle Öffnet die Dockingstation, um das iPad zu entnehmen. Achtung! Ändern Sie das App-Passwort nachdem Sie die Dockingstation konfiguriert haben, um eine unerlaubte Entnahme des iPads über die App zu verhindern. Seite 48...
-
Seite 49: Systemeinstellungen
ANLEITUNG für iRoom‘s touchDock Systemeinstellungen Einstellungen laden / speichern / per Email versenden Speichern, laden oder E-Mailen Sie Ihre Konfigurationseinstellungen. Werkseinstellungen wiederherstellen Erfordert die Eingabe des App-Passworts (App Access Code). Neustart iRoom‘s iDock Ein Neustart der Dockingstation über diese Funktion hat keine Auswirkung auf die Funk- tionsweise der Quick Keys, nachdem Sie zum das Flachbandkabel vom Glasrahmen abgezogen und wieder eingesteckt haben. -
Seite 50: Technische Daten
Technische Daten touchDock-mini touchDock-mini-USB-C touchDock-iPad10 touchDock-USB-C-iPad11 touchDock-USB-C-iPad12.9 Außenmaße (BxHxT) 290 x 205 x 80mm 290 x 205 x 80mm 372 x 247 x 78mm 372 x 247 x 78mm 405 x 285 x 88mm Ausschnittmaße (BxHxT) 275 x 190 x 80mm 275 x 190 x 80mm 357 x 232 x 78mm 357 x 232 x 78mm... -
Seite 51: Schemazeichnung Der Pcb-Platine
ANLEITUNG für iRoom‘s touchDock Schemazeichnung der PCB-Platine Machen Sie sich bitte vor der Installation mit der PCB-Platine Ihrer Dockingstation vertraut. Relais & Terminals Relais Schaltleistung 30VDC, 1A / 125VAC, 0.3A (Ohmsche Last) Terminal-Spezifikationen 26-20 AWG / 0.13-0.52 mm² (9 x DI / 1 x DO) Relay 4 3 2 1 RJ45 PoE+ (IEEE802.3at) -
Seite 52: Information Zur Elektrischen Sicherheit
Eingeschränkte Gewährleistung Die Eltako Austria GmbH garantiert, dass das/die Produkt/e, die im Rahmen dieses Vertrages geliefert wurden, für einen Zeitraum von zwei (2) Jahren ab dem Kaufdatum durch den ursprünglichen Endkunden oder für einen Zeitraum von 3 Jahren ab dem Datum der Auslieferung durch Eltako Austria GmbH... - Seite 53 Gebrauch und Betrieb keine Material- oder Verarbeitungsfehler aufweisen dürfen. Im Rahmen dieser Garantie liegt es im Ermessen der Eltako Austria GmbH, das Produkt, das innerhalb der oben angeführten Fristen nicht der hier definierten Gewährleistung entspricht, zu reparieren oder zu ersetzen.
-
Seite 54: Fcc-Konformitätserklärung
Gesetzen der Rechtsprechung Ihres Landes unter Anwendung der WEEE-Richtlinie behandelt und recycelt werden. Konformitätserklärung Hiermit erklärt Eltako Austria GmbH, dass dieses Eltako Austria GmbH Gerät mit den grundlegenden Anforderungen und mit den anderen relevanten Bestimmungen der Richtlinie 2014/35/EU & 2014/30/EU übereinstimmt. -
Seite 55: Accessoires Fournis
MANUEL pour le touchDock d‘iRoom iRoom touchDock without device Introduction Nous vous remercions d‘avoir choisi notre station d‘accueil version murale,, touchDock de iRoom. Ce manuel d’utilisation vous guidera à travers l‘installation du matériel et la configuration initiale du logiciel. Ce manuel d’utilisation contient également les conditions de garantie. - Seite 56 Installation Cadre en aluminium (attaché à la boîte iRoom‘s touchDock ou touchDock mini ne peut être utilisé qu‘avec d‘encastrement) la boîte d‘encastrement incluse ! L‘utilisation du produit sans la boîte d‘encastrement entraîne la perte de la garantie. L‘utilisation à des fins non prévues par le fabricant annulera la garantie.
- Seite 57 MANUEL pour le touchDock d‘iRoom Video d‘installation Pour avoir un meilleur aperçu de l‘installation, regardez la vidéo de montage du touchDock en plus de la lecture du manuel. Scan Me Click Me www.tinyurl.com/touchdock Page 57...
- Seite 58 Installation de la boite d‘encastrement dans la maçonnerie 1. Préparez le trou dans le mur 3. Enlevez les caches sur en utilisant le gabarit de les trous pour le câble découpe fourni. Voir également d‘alimentation sur la boîte les dimensions de la découpe à d‘encastrement.
- Seite 59 MANUEL pour le touchDock d‘iRoom 5. Placez et fixez la boîte 6. Fixez le couvercle de d‘encastrement dans la protection en carton à la boîte niche murale. Assurez-vous arrière, en utilisant les mêmes que l’orientation de la boîte vis (3x20mm) qui ont maintenu d’encastrement est correcte le cadre en aluminium.
- Seite 60 Installation de la boite d‘encastrement dans une cloison sèche 1. Préparez le trou dans le mur en 3. Faites passer le câble utilisant le gabarit de découpe électrique et/ou le câble fourni. Voir également les réseau par le des ouvertures dimensions de la découpe à...
- Seite 61 MANUEL pour le touchDock d‘iRoom 6. touchDock: 5. Insérez la boite d‘encatsrement avec le un Faites glisser les pattes de cadre en aluminium fixé montage par les ouvertures dans la niche. Assurez-vous dans les coins de la boite et que l’orientation de la boîte utilisez les vis et la rondelle d’encastrement est correcte fournies afin que les pattes...
- Seite 62 Connecter les câbles d‘alimentation / Ethernet à la station d‘accueil Option I: LAN & 100-240V AC Option II: PoE+ (IEEE 802.3at) Connecter le câble réseau (A) et le câble d‘alimentation facultatif (B) aux connecteurs sur la carte mère du panneau arrière. Le câble d‘alimentation est nécessaire que si vous choisissez d‘alimenter le boitier à...
- Seite 63 MANUEL pour le touchDock d‘iRoom Installer la station d‘accueil 1. Connectez le câble de Étape optionnelle pour commande du clavier qui est certains modèles de fixé au cadre en aluminium touchDock et d‘iPad : au connecteur supérieur à 5 Selon le modèle de station broches sur la carte de circuit d‘accueil et d‘iPad que vous imprimé...
- Seite 64 4. Fixez le panneau de verre 6. Fixez le cadre en verre au bras en aluminium de la magnétique au cadre en station d‘accueil et fixez-le aluminium. Les aimants vont avec les 4 vis à tête plate maintenir le cadre en verre M3 x 6.
- Seite 65 MANUEL pour le touchDock d‘iRoom Comment insérer l‘iPad 1. Appuyez sur deux touches rapides du cadre en verre et maintenezles enfoncées pendant environ 2 secondes jusqu‘à ce que le panneau de verre sorte. Si les touches rapides ne fonctionnent pas, vous avez peut- être installé...
- Seite 66 Comment insérer ou modifier les icônes des touches rapides 1. Retirez l‘iPad de la station 6. Choisissez les icônes que d‘accueil. vous souhaitez utiliser dans la feuille d‘icônes incluse. 2. Débranchez la station d‘accueil du courant. Retirez avec précaution le cadre en verre magnétique, car il est relié...
- Seite 67 MANUEL pour le touchDock d‘iRoom Préparez votre iPad Afin de charger votre iPad avec une station d‘accueil iRoom et de profiter de la gestion de charge intelligente de la batterie par iRoom, l‘option Accessoires USB doit être activée. Cette option peut être désactivée par défaut en fonction de la version iOS de votre iPad.
-
Seite 68: Réglages Du Réseau
Paramétrez votre Docking Station Pour configurer le touchDock, utilisez un iPad connecté via l‘application gratuite iOS „iRoom‘s iDock“. L‘application iRoom‘s iDock iOS • Trouvez l‘application „iDock“ de l‘iRoom dans l‘App Store de l‘iOS et installez-la sur votre iPad. • Connecter l‘iPad à la station d‘accueil •... -
Seite 69: Paramètres Généraux
MANUEL pour le touchDock d‘iRoom Paramètres généraux Luminosité du rétro-éclairage Ajustez la luminosité du rétro-éclairage des touches rapides. Sécurité Changez le code pour accéder à l‘application. Fonctions du clavier Activez la protection antivol de l‘iPad. Le retrait de l‘iPad ne peut être effectué qu‘en saisissant le code tactile. - Seite 70 Paramètres généraux Changement du code PIN Si la fonction Touch Code est activée, vous pouvez modifier le code PIN Touch Code par défaut 1 2 3 4 à un code PIN individuel à 4 chiffres pour éviter le retrait non autorisé de l‘iPad.
-
Seite 71: Mise À Jour Du Micrologiciel
MANUEL pour le touchDock d‘iRoom Mise à jour du micrologiciel Vérifiez si la station d‘accueil fonctionne avec le dernier firmware et mettez à jour avec le nouveau firmware. Page 71... - Seite 72 Paramètres de la station d‘accueil Sortie audio via Jack Si elle est activée, la prise stéréo intégrée de 3,5 mm peut être utilisée pour diffuser la musique qui est jouée sur l‘iPad vers un système de musique. Page 72...
-
Seite 73: Détecteur De Mouvement
MANUEL pour le touchDock d‘iRoom Détecteur de mouvement Sensibilité du capteur Détermine la distance et la précision du capteur de proximité. Le curseur de sensibilité sur la gauche est la sensibilité la plus faible, la sensibilité maximale est atteinte avec le curseur à l‘extrême droite. Agitez votre main devant les touches rapides pour vérifier la sensibilité... - Seite 74 Dock Commands Ouvrez la station d‘accueil pour retirer l‘iPad. Note importante : Après avoir configuré la station d‘accueil avec l‘application, changez le code d‘accès de l‘application pour empêcher le retrait non autorisé de l‘iPad par l‘intermédiaire de l‘application. Page 74...
-
Seite 75: Paramètres Du Système
MANUEL pour le touchDock d‘iRoom Paramètres du système Charger / Sauvegarder / Envoyer les paramètres Vous pouvez enregistrer et charger vos paramètres ou les envoyer par email Restauration seion la configuration d‘usine Cette fonction nécessite le code d‘accès de l‘application. Redémarrer le station d‘accueil iRoom Le redémarrage ne suffit pas lorsqu‘on débranche le câble de commande du clavier... - Seite 76 Spécifications Type touchDock-mini touchDock-mini-USB-C touchDock-iPad10 touchDock-USB-C-iPad11 touchDock-USB-C-iPad12.9 Dimensions extérieures 290 x 205 x 80mm 290 x 205 x 80mm 372 x 247 x 78mm 372 x 247 x 78mm 405 x 285 x 88mm (LxHxP) Dimensions de découpe 275 x 190 x 80mm 275 x 190 x 80mm 357 x 232 x 78mm 357 x 232 x 78mm...
- Seite 77 MANUEL pour le touchDock d‘iRoom Schéma Fonctionnel de la Platine PCB Veuillez vous familiariser avec la platine PCB de votre station d‘accueil. Relais & Terminal Relais Courant de Com- 30VDC, 1A / 125VAC, 0.3A mutation (Charge Ohmique) Spécifications Terminal 26-20 AWG / 0.13-0.52 mm² (9 x DI / 1 x DO) Relay 4 3 2 1...
-
Seite 78: Protection Contre Le Vol
Cependant, le mécanisme de verrouillage ne protège pas contre le vol. Le retrait non autorisé et / ou de forcé de l‘iPad ne peut être empêché. Eltako Austria GmbH décline toute responsabilité pour le vol de l‘iPad! Sécurité... - Seite 79 3 ans à compter de la date de l‘envoi par Eltako Austria. Dans le cadre de cette garantie, Eltako Austria GmbH se réserve le droit, à sa seule discrétion, de réparer ou de remplacer un produit ne répondant pas aux termes de cette garantie durant les péri- odes citées ci-dessus.
-
Seite 80: Déclaration De Conformité Fcc
Apple and iPad are registered trademarks of Apple Inc. Due to periodic product improvement, all features and specifications are subject to change without notice. The tablet is NOT part of the scope of delivery! Eltako Austria GmbH Web: Ziegeleistrasse 13 www.eltako.com | www.iroom.io E-mail: 5110 Oberndorf office@eltako.at Téléphone: +43 6272 20628 L‘Autriche ©2010-2022 Eltako Austria GmbH. All rights reserved. Page 80...
