Eltako FSG14 Bedienungsanleitung

D
30 014 008 - 4
RS485-Bus-Aktor
Dimmschalter-Steuergerät
FSG14 für EVG 1-10V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche
27/22 (siehe Aufdruck Unterseite Gehäuse)
Dimmschalter-Steuergerät für EVG 1-10V,
1 Schließer nicht potenzialfrei 600VA und
1-10V-Steuerausgang 40mA. Bidirektional.
Stand-by-Verlust nur 0,5 Watt. Mindest-
helligkeit und Dimmgeschwindigkeit ein-
stellbar. Mit Lichtszenen steuerung und
Konstantlicht regelung.
Reihenein bau gerät für Montage auf Trag-
schiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58 mm tief.
Im Lieferumfang enthalten sind ein Distanz-
stück DS14, 1 kurze Steckbrücke 1 TE und
1 lange Steckbrücke 1,5 TE (ab 2 Geräten mit
DS14 auf der rechten Seite).
Modernste Hybrid-Technik vereint die Vor-
teile verschleißfreier elektronischer An-
steuerung mit hoher Leistung von Spezial-
relais.
Schaltung im Nulldurchgang zur Kontakt-
schonung.
Der Leistungsbedarf der 12V DC-Versorgung
beträgt nur 0,1 W.
Auch zur Ansteuerung von LED-Konvertern
mit passiver 1-10V Schnittstelle ohne Hilfs-
spannung bis zu 0,6mA. Darüber mit Hilfs-
spannung.
Die eingestellte Helligkeits stufe bleibt beim
Ausschalten gespeichert (Memory).
Bei einem Stromausfall werden die Schalt-
stellung und die Helligkeitsstufe gespeichert
und wird gegebenenfalls bei Wiederkehr der
Versorgungsspannung eingeschaltet.
Anschluss an den Eltako-RS485-Bus.
Quer verdrahtung Bus und Strom-
versorgung mit Steckbrücke.

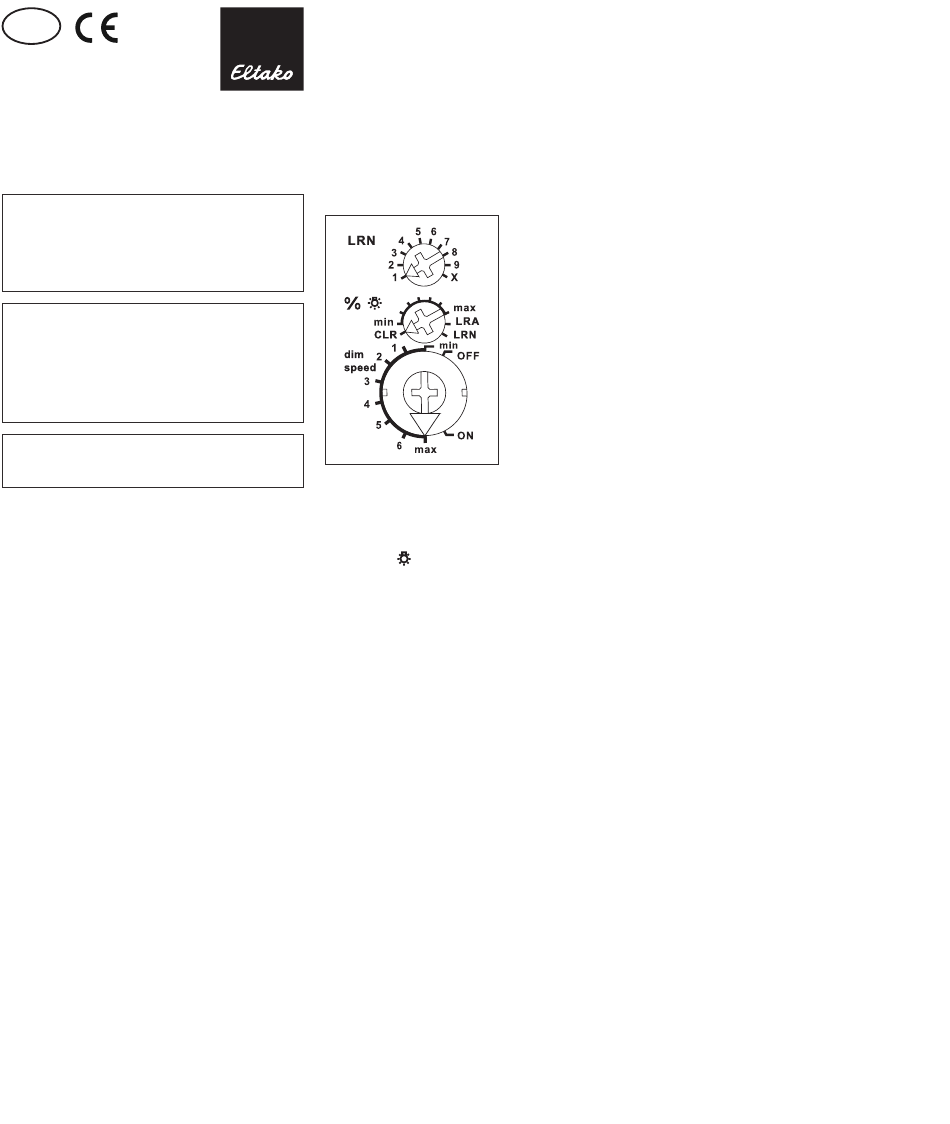

Funktions-Drehschalter
Wird der obere Drehschalter auf X gestellt,
sind Sonderfunktionen aktiv, welche mit
dem PC-Tool PCT14 eingerichtet wurden.
Mit dem % -Drehschalter kann die
Mindest helligkeit (voll abgedimmt)
eingestellt werden.
Mit dem dim-speed-Drehschalter kann die
Dimmge schwin digkeit eingestellt werden.
Die Ein- und Ausschaltung der Last erfolgt
mit einem bistabilen Relais an dem Aus gang
EVG. Schaltleistung Leucht stofflampen
oder NV-Halogenlampen mit EVG 600VA.
Durch die Verwendung eines bistabilen
Relais gibt es auch im eingeschalteten
Zustand keine Spulen-Verlustleistung und
keine Erwärmung hierdurch.
Nach der Installation die automatische
kurze Synchronisation abwarten, bevor der
geschaltete Verbraucher an das Netz gelegt
wird.
Die Taster können entweder als Rich-
tungstaster oder als Universaltaster ein-
gelernt werden:
Als Richtungstaster ist dann oben 'ein-
schalten und aufdimmen' sowie unten 'aus-
schalten und abdimmen'. Ein Doppe l klicken
oben löst das automatische Auf dimmen bis
zur vollen Helligkeit mit dim-speed-Ge-
schwindigkeit aus. Ein Doppel klick unten
löst die Schlummer schaltung aus. Die
Kinderzimmer schaltung wird mit dem
oberen Taster ausgeführt.
Als Universaltaster erfolgt die Richtungs-
umkehr durch kurzes Loslassen des Tasters.
Mit Kinderzimmerschaltung und
Schlummer schaltung.
Lichtweckerschaltung: Ein entsprechend
eingelerntes Funksignal einer Schaltuhr
startet die Aufweckfunktion durch Ein-
schalten der Be leuchtung mit geringster
Helligkeit und langsamem Aufdimmen bis
zur maximalen Hellig keit. Durch kurzes
Tasten (z. B. eines Funk-Handsenders)
stoppt das Aufdimmen.
Kinderzimmerschaltung:
Beim Einschalten mit längerer Taster-
betätigung (Universaltaster oder Richtungs-
taster oben) wird nach ca. 1 Sekunde mit
kleinster Hellig keit eingeschaltet und, so-
lange weiter getastet wird, langsam hoch-
gedimmt, ohne die zuletzt ge speicherte
Helligkeitsstufe zu verändern.
Schlummerschaltung:
(Universaltaster oder Richtungstaster
unten): Durch einen Doppelimpuls wird die
Beleuchtung von der aktuellen Dimm-
stellung bis zur Mindest helligkeit abge-
dimmt und ausgeschaltet. Die Dimm zeit von
30 Minuten ist von der aktuellen Dimmstel-
lung und der eingestellten Mindesthelligkeit
abhängig und kann dadurch entsprechend
verkürzt werden. Durch kurzes Tasten kann
während des Abdimmvorgangs jederzeit
ausgeschaltet werden.
Lichtszenen am PC werden mit der Gebäude-
funk- Visualisierungs- und Steuerungs-
Software GFVS eingestellt und abgerufen.
Hierzu am PC einen oder mehrere FSG14 als
Dimm schalter mit prozentualen Helligkeits-
werten einlernen.
Treppenlichttaster:
Mit einem Treppenlichttaster wird mit
Memory wert eingeschaltet und eine RV-Zeit
gestartet, an deren Ende ausgeschaltet
wird. Bei erneutem Tasten wird nach-
geschaltet.
Taktgeber:
Den oberen Drehschalter auf X stellen. Mit
Universaltaster, Richtungstaster (Einschalt-
seite) und 'Zentral ein'-Taster wird der Takt-
geber gestartet.
