Kobold NES Bedienungsanleitung

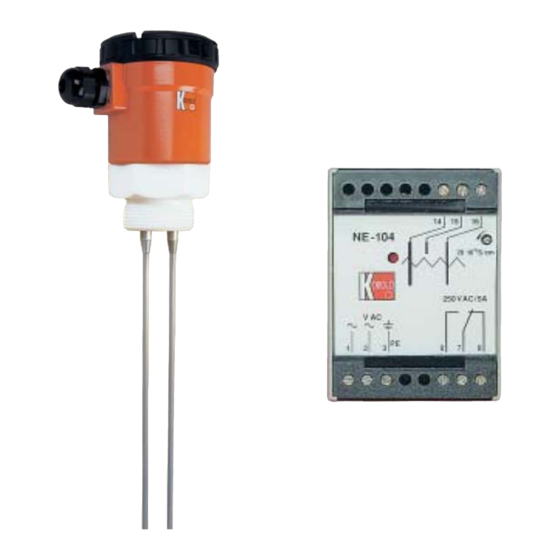

Konduktiver niveau- grenzschalter und elektrodenrelais
Verwandte Anleitungen für Kobold NES
Inhaltszusammenfassung für Kobold NES

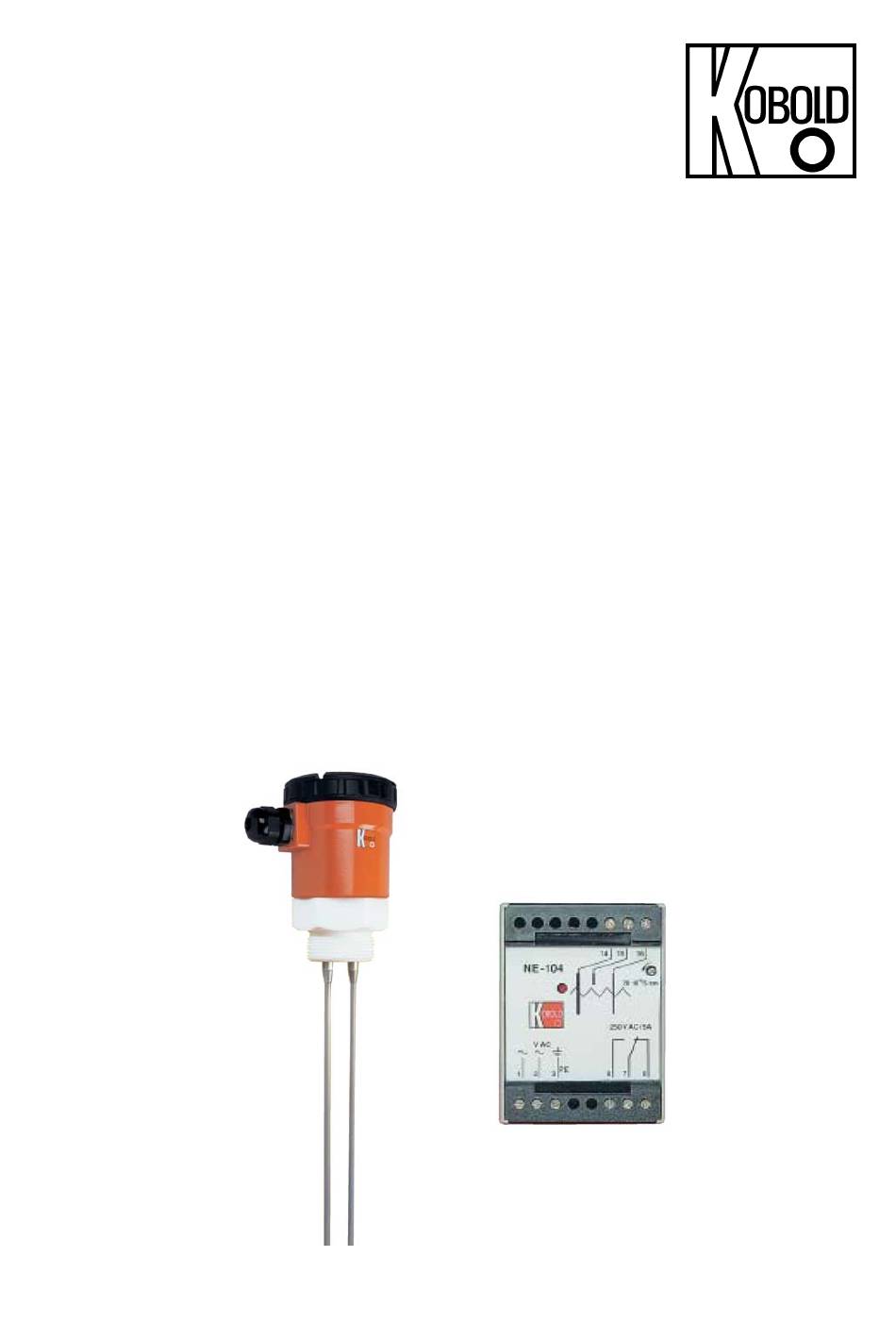

- Seite 1 Bedienungsanleitung für Konduktiver Niveau- Grenzschalter und Elektrodenrelais Typ: NES, NE-104/-304...
-
Seite 2: Inhaltsverzeichnis
13.2 Elektrodenrelais ................. 17 Entsorgung ....................18 EU-Konformitätserklärung ................19 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 NES K05/0922... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über... -
Seite 4: Bestimmungsgemäße Verwendung
NES/NE 4. Bestimmungsgemäße Verwendung Die KOBOLD-Grenzschalter Typ »NES« werden in Verbindung mit dem Elektrodenrelais Typ NE zur Niveauüberwachung und Pumpensteuerung von schwach bis stark leitfähigen Flüssigkeiten eingesetzt. Die Bauart ohne bewegliche Teile ermöglicht auch den Einsatz bei kritischen Medien mit z.B. -
Seite 5: Mechanischer Anschluss
Länge von 3 - 5 mm entfernen. Das Einschraubgewinde ist mit geeignetem Dichtmittel abzudichten. Achten Sie darauf, dass bei der Einführung der Elektrodenstäbe in den Flansch oder in das Einschraubgewinde die Isolierung der Stäbe nicht beschädigt wird. NES K05/0922 Seite 5... -
Seite 6: Elektrischer Anschluss
Anschluss Kabeldurchführung und der Gehäusedeckel des Grenzschalters fest angezogen sind. Maximale Kabellänge: 300 m, Mindestquerschnitt 0,5 mm². Ab einer Kabellänge EMV-kritischen Installationsumgebungen ist ein geschirmtes, kapazitätsarmes Kabel zu verwenden, welches an einer geeigneten Schirmerde anzuschließen ist. Seite 6 NES K05/0922... -
Seite 7: Elektrodenrelais Ne-104
Befüllen verwendet werden. Anschluss der Netzspannung Die Netzspannung wird an die Klemmen 1 und 2 und der Schutzleiter an die Klemme 3 (PE) angeschlossen. Hinweis: Klemme 14 (Masse) hat intern eine Verbindung mit Klemme 3 (PE). NES K05/0922 Seite 7... -
Seite 8: Elektrodenrelais Ne-304
Kontakt 7-8 ist geschlossen (LED 2 aus). Das Relais bleibt umgeschaltet bis der Niveaustand unter die MIN-Elektrode sinkt. Danach wiederholt sich das Intervall. Der Umschaltkontakt kann entsprechend den Schaltungsbeispielen zum Leer- pumpen oder Befüllen verwendet werden. Seite 8 NES K05/0922... - Seite 9 Schaltelektrode an Klemme 15 anschließen. Anschluss der Netzspannung Die Netzspannung wird an die Klemmen 1 und 2 und der Schutzleiter an die Klemme 9 (PE) angeschlossen. Hinweis: Klemme 10 (Masse) hat intern eine Verbindung mit Klemme 9 (PE). NES K05/0922 Seite 9...
-
Seite 10: Anwendungsbeispiele Mit Elektrodenrelais Ne-104
NES/NE Anwendungsbeispiele mit Elektrodenrelais NE-104 Behälter Leerpumpen Versorgungs- spannung Behälter Füllen Versorgungs- spannung Seite 10 NES K05/0922... - Seite 11 NES/NE Überfüllsicherung Versorgungs- spannung Trockenlaufschutz Versorgungs- spannung NES K05/0922 Seite 11...
-
Seite 12: Inbetriebnahme
Schaltet das Relais mit der Drahtbrücke an der Elektrodenspitze um, dann Drahtbrücke entfernen, die max. Ansprechempfindlichkeit an dem Relais ein- stellen und die Elektroden in das Medium tauchen. Sollte das Relais immer noch nicht schalten, dann kann es an einer zu geringen Leitfähigkeit des Mediums liegen. Seite 12 NES K05/0922... -
Seite 13: Wartung
NES/NE 10. Wartung Der Konduktive Grenzschalter arbeitet völlig wartungsfrei. Gelegentlich sollten die Elektrodenspitzen auf Ablagerungen oder Korrosion überprüft und gereinigt werden. Isolierende Schichten können zu Fehlfunktionen führen. NES K05/0922 Seite 13... -
Seite 14: Technische Daten
, 5 A, 600 VA Gehäuse: Makrolon Schutzart: Gehäuse: IP 40 Klemmen: IP 20 Umgebungstemperatur: -20 °C...+60 °C Abmessungen: 75 x 55 x 110 mm Montage: Schnellbefestigung für Normschiene oder Schraubbefestigung Optische Anzeige der Betriebszustände: LED rot: Überwachungszustand Seite 14 NES K05/0922... -
Seite 15: Bestelldaten
** Nur mit Edelstahlelektrode und Polyolefinbeschichtung Bestelldaten Elektrodenrelais Beschreibung Elektrodenrelais Versorgung Bestellnr. Bestellnr. Bestellnr. 24 V 230 V 110V 1 Grenzwertmeldung NE-1042 NE-1040 NE-1041 oder 1 Min./ Max. Steuerung 2 Grenzwertmeldungen NE-3042 NE-3040 NE-3041 oder 2 Min./ Max.-Steuerungen NES K05/0922 Seite 15... -
Seite 16: Abmessungen
NES/NE 13. Abmessungen 13.1 Elektroden mit Anschlussgehäuse NES-L... NES-R... 52 (50 breit) ca.68 ca.46 M12x1,5 M16x1,5 70 SW27 SW60 G1 1/2 G1/2 Seite 16 NES K05/0922... -
Seite 17: Elektrodenrelais
NES/NE 13.2 Elektrodenrelais NES K05/0922 Seite 17... -
Seite 18: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte Seite 18 NES K05/0922... -
Seite 19: Eu-Konformitätserklärung
NES/NE 15. EU-Konformitätserklärung Wir, KOBOLD Messring GmbH, Hofheim/Ts, Bundesrepublik Deutschland erklären, dass das Produkt Konduktive Grenzschalter, Typ NE-104, NE-304 mit den unten aufgeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und...
