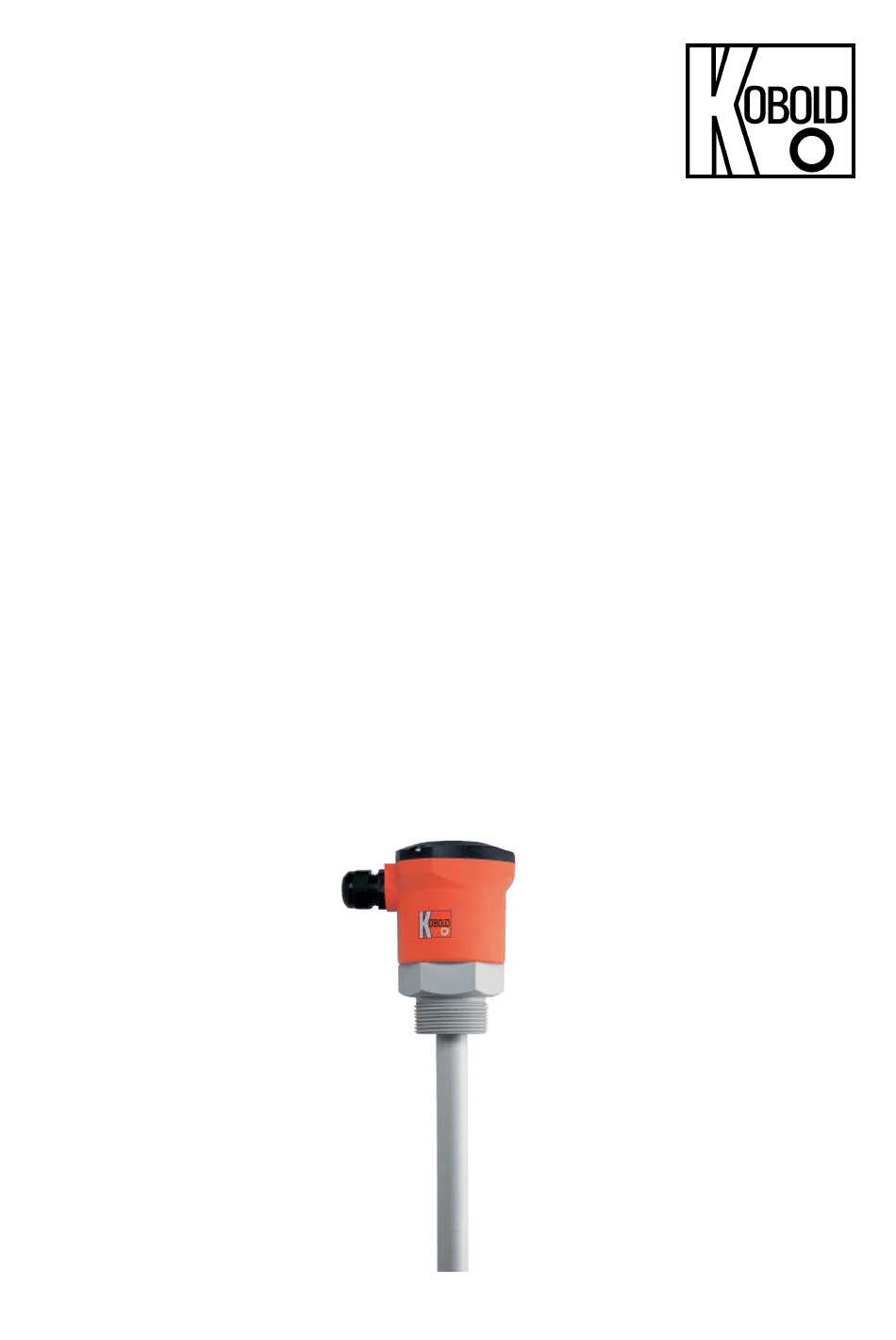

- Seite 1 Bedienungsanleitung für Kapazitiven Füllstandsgrenzschalter für Schüttgüter Typ: NTS...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................12 Abmessungen ..................... 13 EU-Konformitätserklärung ................15 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 NTS K03/0422... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt wer- den, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
5. Arbeitsweise Der Kobold Füllstandsgrenzschalter NTS für Schüttgüter arbeitet nach der kapazi- tiven Messmethode. Die Messsonde und die Tank- oder Behälterwand bilden einen Kondensator. Die Kapazität ist abhängig von dem Medium zwischen Sonde und Wand. Ist Luft vorhanden (leerer Tank), ist die Kapazität niedrig. Sobald die Sonde durch das Produkt berührt wird, erhöht sich die Kapazität. -
Seite 5: Einbau
6.2. Einbau Füllstandsgrenzschalter NTS einschrauben. Nicht am Gehäuse drehen! NTS K03/0422 Seite 5... -
Seite 6: Elektrischer Anschluss
Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage mit den Spannungswerten des Messgerätes übereinstimmen. Position des Schiebeschalters Position des Schiebeschalters Position of the sliding switch Werkseinstellung Werkseinstellung Factory settings Anschlussspannung Voltage rating 20V…253VAC max. 253 V, 4A 20V…55VDC L1 N Seite 6 NTS K03/0422... -
Seite 7: Dc-Version, Pnp (Gleichstromanschluss)
F= Feinsicherung 500 mA F = 500 mA R= externe Last R = externe Last Max 200 mA I max 200 mA External load M= Masseanschluss am Behälter oder Metall- teilen am Behälter (PE) (Ground) E= Erdung 10.8...45 V NTS K03/0422 Seite 7... -
Seite 8: Ac / Dc-Version (Allstromanschluss)
1000 VA, cos 1 hängig von der ange- 20...253 V DC: 253 V / 0.2 A schlossenen Last 20...55 V 30 V / 4 A : Feinsicherung, 500 mA M: Masseanschluss am Behälter oder Metallteilen am Behälter E: Erdung Seite 8 NTS K03/0422... -
Seite 9: Bedienung
8. Bedienung 8.1. Sicherheitsschaltung wählen 10,8V…45VDC DC PNP I max. 200 mA 1 = Schalterposition 2 = Grüne Leuchtdiode für Betriebsbereitschaft 3 = Rote Leuchtdiode für Schaltzustand NTS K03/0422 Seite 9... -
Seite 10: Funktionsoptimierung
bei Neigung zu starker Ansatzbildung an der Sonde beim Einbau in nichtmetallische Behälter. Erläuterung zur Darstellung: N = Behälter nicht metallisch ε = Dielektrizitätszahl des Füllguts (DK-Wert) M = Behälter metallisch 20V…253VAC max. 253 V, 4A 20V…55VDC L1 N Seite 10 NTS K03/0422... -
Seite 11: Technische Daten
Elektrischer Anschluss: Klemmenanschluss Schutzart: IP 66 Medientemperatur: -40 bis +120 °C Umgebungstemperatur: -40 bis +70 °C Betriebsdruck: -1 bis 25 bar -1 bar (-14,5 psi) max. 25 bar (360 psi) = Betriebsdruck TU= Umgebungstemperatur TB= Betriebstemperatur NTS K03/0422 Seite 11... -
Seite 12: Schüttgewicht Ρ
9.1. Schüttgewicht ρ ø max. 30 mm = min. 200 g/L 10. Bestelldaten (Beispiel: NTS-1000 R25) Anschluss AG Bestellnummer 20-55 V 10,8-45 V 20-253 V Standard R 1 AG NTS-1000 R25 NTS-1001 R25 Option: mit Einbauadapter R 1 ½... -
Seite 13: Abmessungen
11. Abmessungen Ø80 M 20x1,5 SW 41 NTS K03/0422 Seite 13... - Seite 14 Adapter für NTS: Seite 14 NTS K03/0422...
-
Seite 15: Eu-Konformitätserklärung
12. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Kapazitiver Füllstandsgrenzschalter für Schüttgüter Typ: NTS mit den unten angeführten Normen übereinstimmt: EN 61010-1:2010 Sicherheitsbestimmung für elektrische Mess-, Steuer-, Regel- und Laborgeräte EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1:...
