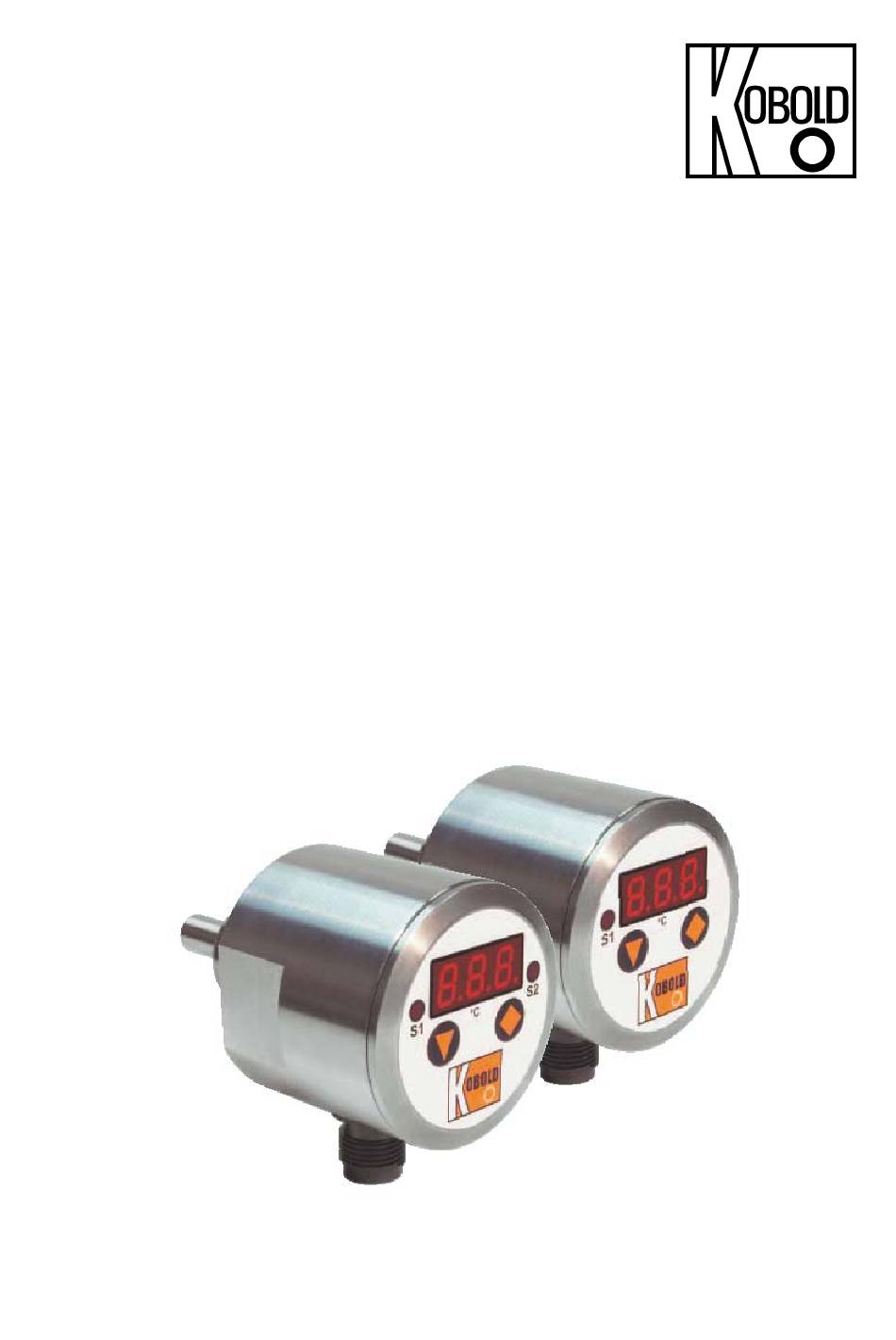

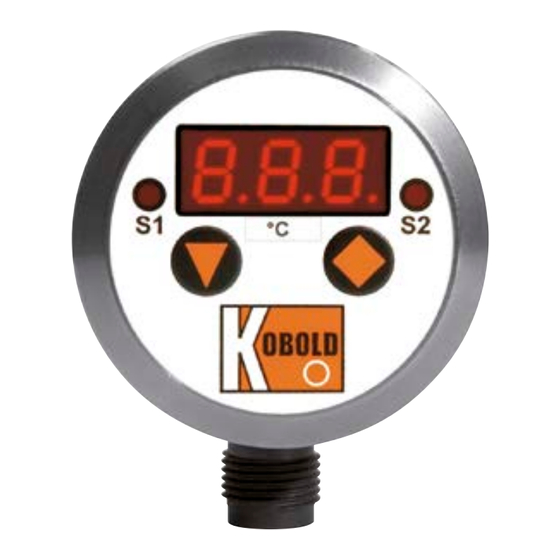

- Seite 1 Bedienungsanleitung für Elektronischen Temperaturschalter Typ: TDD...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................17 Abmessungen ..................... 18 EU-Konformitätserklärung ................19 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 TDD K08/0422... -
Seite 3: Kontrolle Der Geräte
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
5. Arbeitsweise Die KOBOLD Temperaturschalter vom Typ TDD werden zur preiswerten Messung und Überwachung der Temperatur eingesetzt. Ihre Anwendung finden sie überall dort, wo die Temperatur mit hoher Genauigkeit überwacht werden muss. Als Sensorelement wird ein Halbleiter eingesetzt, der in 0,5 °C-Schritten ein Digitalsignal an die Auswertelektronik abgibt. -
Seite 5: Elektrischer Anschluss
7. Elektrischer Anschluss Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage mit den Spannungswerten auf dem Typenschild überein- stimmen. Stellen Sie sicher, dass die elektrischen Versorgungsleitungen stromlos sind. Der Anschluss erfolgt über den Gerätestecker M 12x1 nach unten abge- bildetem Anschlussbild. -
Seite 6: Steckerbelegung Tdd-553, Tdd-753
7.2. Steckerbelegung TDD-553, TDD-753 TDD-553 TDD-753 PNP-Output 1 NPN-Output 1 +24 V +24 V 0 V / GND 0 V / GND PNP-Output 2 NPN-Output 2 0 V / GND 0 V / GND Zubehör: Stecker Anschlusskabel ZUB-KAB-12K002 PNP Anschlussschema NPN Anschlussschema Stecker Stecker... -
Seite 7: Inbetriebnahme
8. Inbetriebnahme Achtung! Bitte beachten Sie, dass beim Betrieb mit höheren Temperaturen die Oberfläche des Gehäuses und der Bedienungs- elemente sehr heiß werden kann. Schließen Sie den Temperaturschalter nach vorhergehendem Anschlussbild an und versorgen Sie ihn mit der angegebenen Spannung. 8.1. -
Seite 8: Einstellungen
9. Einstellungen Folgende Werte können je nach Ausführung am Temperaturschalter verändert werden: Werks-vorein- Anzeigebereich stellung Schaltpunkt (SPo, SP1, SP2) -199...999 50,0 Hysterese (HYS, HY1, HY2) -199...0 Fensterpunkt (duo) Schaltpunkt ...999 --- (inaktiv) Filter (Filt) 1/2/4/8/16/32/64 Zeitverhalten (dS1, dS2, dr1, dr2) 0,0...99,5 Sekunden Kontakt-Typ (Con, Co1, Co2) Schließer (no) oder Öffner (nc) -
Seite 9: Einstellmodus
10. Einstellmodus: 10.1. Einstellungen für TDD-1.. und TDD-3.. : Nächste Stufe 3 sec : Wert ändern Codeeingabe Irgendwann: Werteinstellung 3 sec oder 20 sec keine Taste drücken Schaltpunkt Normal Modus Werteinstellung Hysterese Werteinstellung Duo-Punkt Werteinstellung Einschalt- verzögerung Werteinstellung Ausschalt- verzögerung Werteinstellung Kontaktart Schliesser... -
Seite 10: Einstellung Für Tdd-5
10.2. Einstellung für TDD-5...; TDD-7... 3 sec Codeeingabe Werteinstellung Schaltpunkt 1 Werteinstellung Schaltpunkt 2 Werteinstellung Hysterese 1 Werteinstellung Hysterese 2 Werteinstellung On-Delay 1 Werteinstellung On-Delay 2 Werteinstellung Seite 10 TDD K08/0422... - Seite 11 Off-Delay 1 Werteinstellung Off-Delay 2 Werteinstellung Kontaktart 1 Schliesser Öffner Speichern Kontaktart 2 Schliesser Öffner Speichern Codeänderung Werteinstellung TDD K08/0422 Seite 11...
-
Seite 12: Hauptmenüpunkte
11. Hauptmenüpunkte 11.1. Schaltpunkt In den Menüpunkten „SP0", „SP1“ und „SP2“ wird der Schaltpunkt eingegeben. Beim Einstellen kann ein Wert zwischen -199 und 999 gewählt werden. Zu- sätzlich wird diesem Wert eine Kommastelle zugeordnet. Die Kommastelle kann nach der zweiten Stelle eingestellt werden (z.B. 10,0 oder 100). Überschreitet der Messwert den eingestellten Schaltpunkt, so schaltet der Temperaturschalter und signalisiert dies mit dem Leuchten der LED. -
Seite 13: Schaltverhalten
Beispiel: Schaltpunkt: 50 °C; Fensterpunkt: 70 °C; Hysterese: -2 °C Der Temperaturschalter schaltet bei Überschreiten von 50 °C ein. Bleibt die Temperatur in den Grenzen zwischen 48 °C (50-2) und 72 °C (70+2), bleibt auch der Temperaturschalter im aktiven Schaltzustand (LED an). Über- steigt er die 72 °C oder unterschreitet er die 48 °C schaltet der Temperatur- schalter zurück. -
Seite 14: Filter (Nur Bei Tdd-1
11.5. Filter (nur bei TDD-1... und TDD-3...) Die Filterfunktion "Filt" bildet den gleitenden Mittelwert aus den Messwerten. Es können folgende Werte eingestellt werden (siehe Kap. 9 Einstellungen): 1 / 2 / 4 / 8 / 16 / 32 / 64 Der Filterwert bestimmt das dynamische Verhalten des Anzeigewertes. -
Seite 15: Kontakt-Typ
11.7. Kontakt-Typ Im Menüpunkt „Con", „Co1“ und „Co2“ wird die Funktion des Transistor-Schalt- ausgangs eingestellt. Die Schaltfunktion wechselt von no - Schließer nc - Öffner und zurück. Schließer bedeutet: Beim Überschreiten des Schaltpunktes schaltet der Transistor durch. Öffner bedeutet: Beim Überschreiten des Schaltpunktes sperrt der Ausgangs- transistor. -
Seite 16: Technische Daten
13. Technische Daten Gehäusedeckel: Edelstahl 1.4305 Gehäuse: Edelstahl 1.4404 (Kompaktversion) Edelstahl 1.4305 (getrennte Version) Anschlüsse Kompaktversion: G 1/2 oder G 3/4 Außengewinde Edelstahl 1.4404 Option: 1/2 NPT oder 3/4 NPT Anschluss getrennte Version: Fühler: 100 mm, 6 mm, Edelstahl 1.4404 Kabel: 2,5 m PTFE mit M 12x1 Stecker Gehäuse:... -
Seite 17: Bestelldaten
14. Bestelldaten Bestellbeispiel: TDD-153 R4H2 00 Elektrischer Schalt- Schalt- Schalt- Schalt- Ausführung Fühlerlänge* Anschluss ausgang ausgang ausgang ausgang 1x PNP 1x NPN 2x PNP 2x NPN R4H2 = G ½; -20...+120 °C R5H2 = G ¾; -20...+120 °C 00 = kurz N4H2 = ½... -
Seite 18: Abmessungen
15. Abmessungen Kompaktversion kurz ca.17 Ø44,5 Standardanschluss M12x1 ca.48 Einschraubzapfen nach DIN 3852-A G ½ 72,3 G ¾ 75,9 ½-14 NPT 70,2 Sw41 ¾-14 NPT 70,5 Kompaktversion lang getrennte Version Seite 18 TDD K08/0422... -
Seite 19: Eu-Konformitätserklärung
16. EU-Konformitätserklärung Wir, die KOBOLD Messring GmbH, Hofheim/Ts., Bundesrepublik Deutschland erklären, dass das Produkt Elektronischer Temperaturschalter Typ: TDD-1..., TDD-3..., TDD-5... und TDD-7... mit den unten aufgeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen - Teil 1: Allgemeine Anforderungen EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte...
