Inhaltszusammenfassung für Kobold NAB

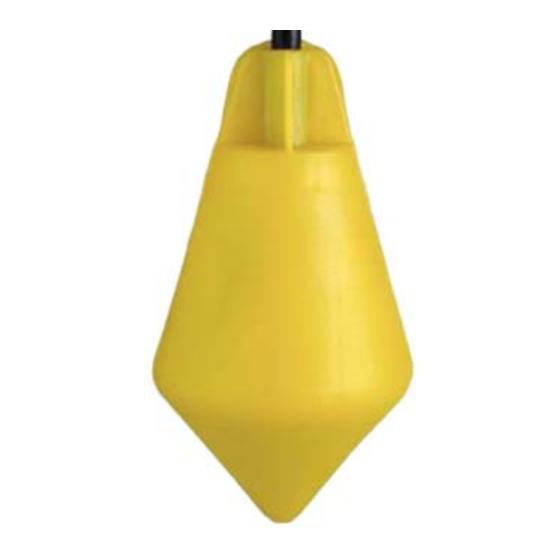

- Seite 1 Bedienungsanleitung für Niveauschalter für Flüssigkeiten Typ: NAB / NEC...
-
Seite 2: Inhaltsverzeichnis
NEC ..................... 4 Mechanischer Anschluss ................4 Elektrischer Anschluss .................. 5 Anschlussbild NAB ................5 Anschlussbild NEC ................5 Wartung ......................5 Technische Daten ..................6 ... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
NAB/NEC 5. Arbeitsweise Der KOBOLD-Niveauschalter des Typs NAB eignet sich besonders für die preisgünstige Niveauüberwachung von Flüssigkeiten und zur direkten Pumpen- ansteuerung durch die Verwendung eines mechanischen Schalters mit sehr hoher Schaltleistung 20 A (Ohmsche Last) bzw. 8 A (induktive Last) bei 250 VAC. -
Seite 5: Elektrischer Anschluss
Schaltleistung darf zu keinem Zeitpunkt überschritten werden. Schließen Sie die Versorgungsleitung entsprechend der gewünschten Schaltfunktion an das Kabel des Schwimmerschalters an. Die Verbindungsstelle der Kabel sollte durch eine geeignete Anschlussdose vor Berührung und Feuchte geschützt werden. Anschlussbild NAB Elektrisches Anschlussbild schwarz blau Anschlussbild NEC... -
Seite 6: Technische Daten
NEC: 0,7-1,15 kg/dm³ NEC-HY: 0,8-1,10 kg/dm³ Max. Druck: NEC: 3,5 bar; NEC-HY: 4 bar Max. Temperatur: 85 °C Schutzklasse: IP 68 (Kabelende darf nicht vollständig getaucht werden) Alle Niveauschalter des Typs NEC werden komplett mit Beschwerungsgewicht geliefert. Seite 6 NAB/NEC K05/0422... -
Seite 7: Bestelldaten
NAB/NEC 10. Bestelldaten 10.1 NAB Beschreibung NAB- W03 Wechsler, 3 m Kabel NAB- W10 Wechsler, 10 m Kabel NAB-BESCHWER Beschwerungsgewicht 10.2 NEC Schwimmermaterial/ Kabel 930= PP/ 5 m Hypalonkabel NEC - 930N10= PP m Hypalonkabel HY930= PP hypalonbeschichtet/ 5 m Hypalonkabel 11. -
Seite 8: 12. Eu-Konformitätserklärung
NAB/NEC 12. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Niveauschalter für Flüssigkeit Typ: NAB/NEC mit der unten angeführten Norm übereinstimmt: EN 60730-2-15:2010 (Klassifizierung C47-745) Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen - Teil 2-15: Besondere Anforderungen an automatische elektrische Luftstrom-, Wasserstrom- und wasserstandsabhängige Regel- und...
