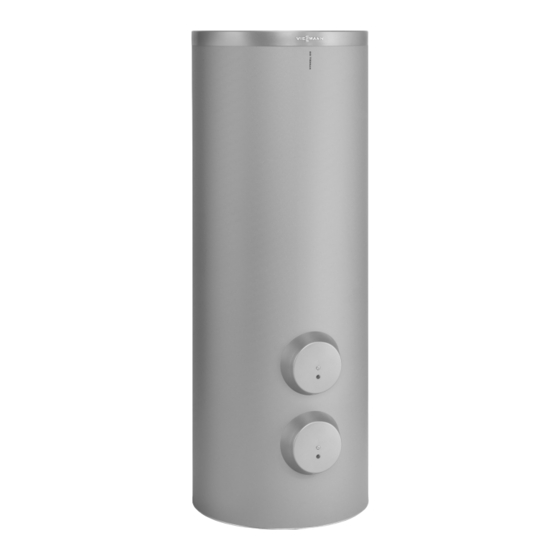

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-B Typ CVE Speicher-Wassererwärmer VITOCELL 100-B Bitte aufbewahren! 5549099 DE 9/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Anschluss- und Verdrah- Elektro-Heizeinsatz-EHT ............... 16 tungsschema Protokolle ........................ 17 Technische Daten ........................ -
Seite 6: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 7: Produktinformation
Reinigung spätestens 2 Jahre nach Inbetrieb- Wir empfehlen zusätzlich eine jährliche Sichtprüfung nahme und danach bei Bedarf durchzuführen. der Magnesium-Schutzanode (siehe Seite 11). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 8: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Speicher-Wassererwärmer trinkwasserseitig entleeren (falls erforderlich)....• • 3. Anlage außer Betrieb nehmen •... -
Seite 9: Anodenschutzstrom Mit Anoden-Prüfgerät Prüfen
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen Abb. 1 1. Deckel und Flanschdämmung abbauen. 3. Messgerät zwischen Masseleitung und Steck- zunge in Reihe schalten. 2. Masseleitung von der Steckzunge ziehen. ■ Falls ein Strom 0,3 mA messbar ist, ist die >... - Seite 10 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen und… (Fortsetzung) 2. Deckel , Flanschdämmung und Flanschde- ckel abbauen. Dichtung entsorgen. Abb. 2 3. Abdeckhaube , Flanschdeckel und Dichtung abbauen. Dichtung entsorgen. 4. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Verunreinigungen in das Rohrleitungssystem gelangen können.
-
Seite 11: Magnesium-Schutzanode Prüfen Und Austauschen (Falls Erforderlich)
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen und… (Fortsetzung) 6. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. Achtung Salzsäurehaltige Reinigungsmittel greifen das Material des Speicher-Wassererwär- mers an. Solche Reinigungsmittel nicht verwenden. Gefahr Reinigungsmittelrückstände können Vergif- tungen verursachen. -
Seite 12: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtung einlegen. 3. Flanschdeckel mit Masseleitung anbauen. Max. Anzugsdrehmoment: 25 Nm 4. Masseleitung auf Steckzunge stecken. Abb. 5 5. Neue Dichtung einlegen. 6. -
Seite 13: Abdeckhaube Vom Elektro-Heizeinsatz Abbauen
Erstinbetriebnahme, Inspektion, Wartung Abdeckhaube vom Elektro-Heizeinsatz abbauen 1. Netzspannung ausschalten und gegen Wiederein- schalten sichern. 2. Abdeckhaube abbauen und dabei auf die Heiz- kontroll-Leuchte achten. 3. Heizkontroll-Leuchte zur Sicherheit aus der Abdeckhaube entfernen. Abb. 7... -
Seite 14: Sicherheitstemperaturbegrenzer Entriegeln
Erstinbetriebnahme, Inspektion, Wartung Sicherheitstemperaturbegrenzer entriegeln Der Sicherheitstemperaturbegrenzer schaltet den 1. Abdeckhaube abbauen (siehe Seite 13). Elektro-Heizeinsatz bei einer Fühlertemperatur von Im verriegelten Zustand ist die Farbe der Entriege- 100 °C aus. lung rot. 2. Entriegelung mit einem Schraubendreher drü- cken. Nach dem Entriegeln ist die Farbe der Entriege- lung schwarz. -
Seite 15: Heizelement Des Elektro-Heizeinsatzes Austauschen
Erstinbetriebnahme, Inspektion, Wartung Heizelement des Elektro-Heizeinsatzes austauschen Abb. 10 1. Abdeckhaube abbauen (siehe Seite 13). 6. Befestigungsklammer wieder anbringen. 2. Elektrische Leitungen des Heizelements vom 7. Elektrische Leitungen wieder anschließen. Kombigerät TR/STB lösen. 8. Abdeckhaube mit Heizkontroll-Leuchte 3. Befestigungsklammer entfernen. anbauen. -
Seite 16: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsschema Elektro-Heizeinsatz-EHT Farbkennzeichnung nach DIN IEC 60757 schwarz GNYE braun blau GNYE grün/gelb Abb. 11 Netzanschluss 230 V/50 Hz Stecker Kombigerät TR/STB Heizkontroll-Leuchte Heizelement (Widerstand) -
Seite 17: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 18: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. beantragt Bereitschaftswärmeaufwand kWh/24 h 1,79 nach DIN EN 12897:2016 Abmessungen Länge ( Gesamtbreite 712,5 Höhe 1704 Kippmaß 1750 Gewicht Heizwasserinhalt (Heizwendel) Anschlüsse Heizwendel (Außengewinde) Kaltwasser, Warmwasser (Außengewinde) Zirkulation (Außengewinde) Steatit Heizeinsatz ( Elektro-Heizeinsatz-EHT Speicherinhalt (Nennleistung) Nennspannung 1/N/PE 230 V/50 Hz... -
Seite 19: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 20: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht.
