Beispiel 1:

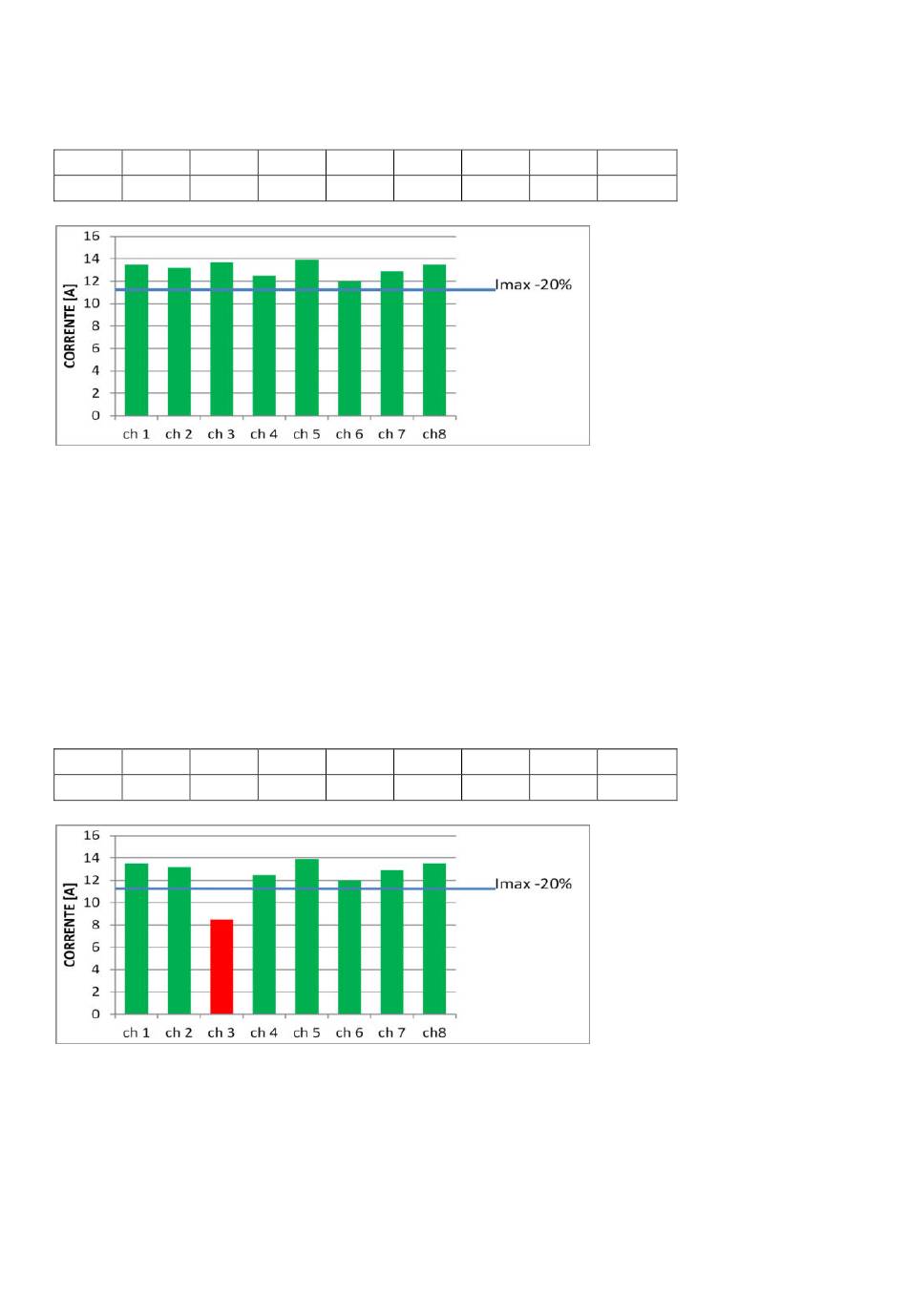

Auf den Kanälen wurden folgende Stromwerte gemessen:
ch1 ch2 ch3
13,5 13,2 13,7
[Strom (A)]
Die maximale Stromlast liegt bei 13,9A, was der Toleranzgrenze von 20% entspricht,
der Grenzwert, unter dem der Alarm ausgelöst wird, liegt bei 11,1A.
Sämtliche Stromwerte liegen über dieser Grenze, aus diesem Grund kann hier von
Normalbetrieb ausgegangen werden.
Beispiel 2:
Auf den Kanälen wurden folgende Stromwerte gemessen:
ch1 ch2 ch3
13,5 13,2 8,5
[Strom (A)]
Kanal ch3 zeigt einen Stromwert, der unterhalb des Alarmgrenzwertes liegt. Sollte
diese Situation über einen längeren Zeitraum bestehen bleiben - über den Parameter
TIME_ALL spezifiziert - wird ein Alarm ausgelöst.
