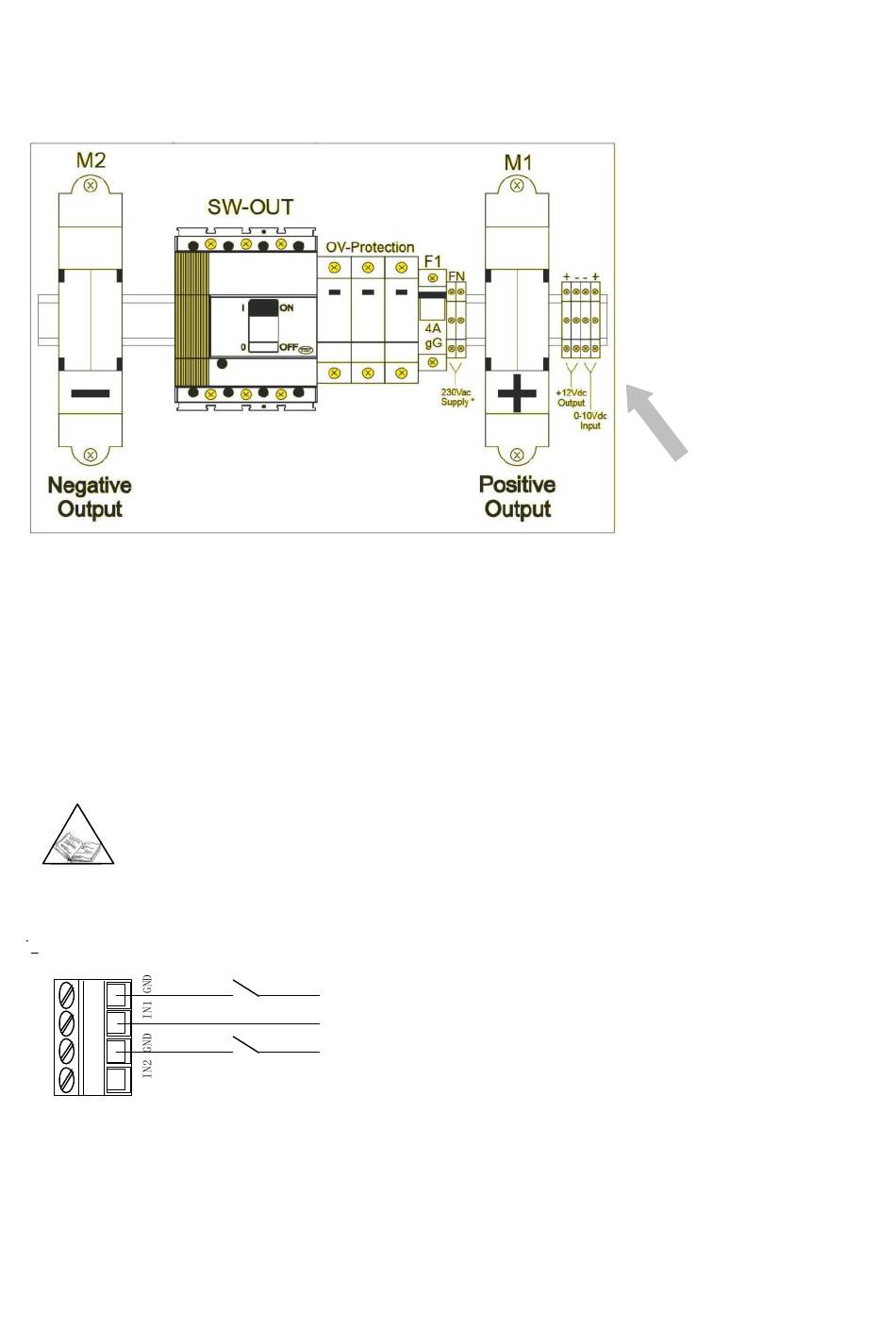

0-10V-Eingang
Um die Verkabelung zu vereinfachen, ist der 0-10V-Eingang direkt über die Klemmen
auf der DIN-Führung zugänglich.
In der Standardkonfiguration ist der 0-10V-Eingang für den Anschluss eines
Einstrahlungssensors mit 0V=0W/m2 und 10V=1200W/m2 konfiguriert.
Weitere Einzelheiten zur Konfiguration des 0-10V-Eingangs finden Sie im Handbuch
der Konfigurationssoftware.
Neben den Eingangsklemmen steht auch eine Hilfsspannung von 12V DC zur
Versorgung des Einstrahlungssensors Modell Si-12TC zur Verfügung.
HINWEIS: Der 0-10V-Eingang ist von der Elektronik der Platine und
daher von der an den Klemmen verfügbaren 12V-Versorgung galvanisch
entkoppelt.Um den Betrieb des Sensors zu ermöglichen, muss der
Minusleiter der Stromversorgung und der Minusleiter des 0-10V-Eingangs
überbrückt werden.
DIGITAL INPUT
J5
wird. Allerdings ist es über die Konfigurationssoftware möglich, den
Alarmzustand auch bei geöffnetem Kontakt zu aktivieren (Symbol „inverter
logic"). Diese Option kann für die beiden verfügbaren Eingangskontakte
unabhängig voneinander eingestellt werden.
0MNA173A55-DE Rev.03
Isolierte Digitaleingänge
Auf dem Anschluss J5 des Mikroprozessor-
Schaltkreises befinden sich zwei vom Potential
der Steuerlogik galvanisch entkoppelte
Digitaleingänge. Der Status dieser Eingänge
wird von der String Box überwacht und kann
mit einem Alarm verbunden werden. In der
Standardkonfiguration wird ein Alarm
ausgelöst, wenn der Kontakt geschlossen
0-10V-Eingang
und
12V DC-Ausgang
Seite 23 / 33
