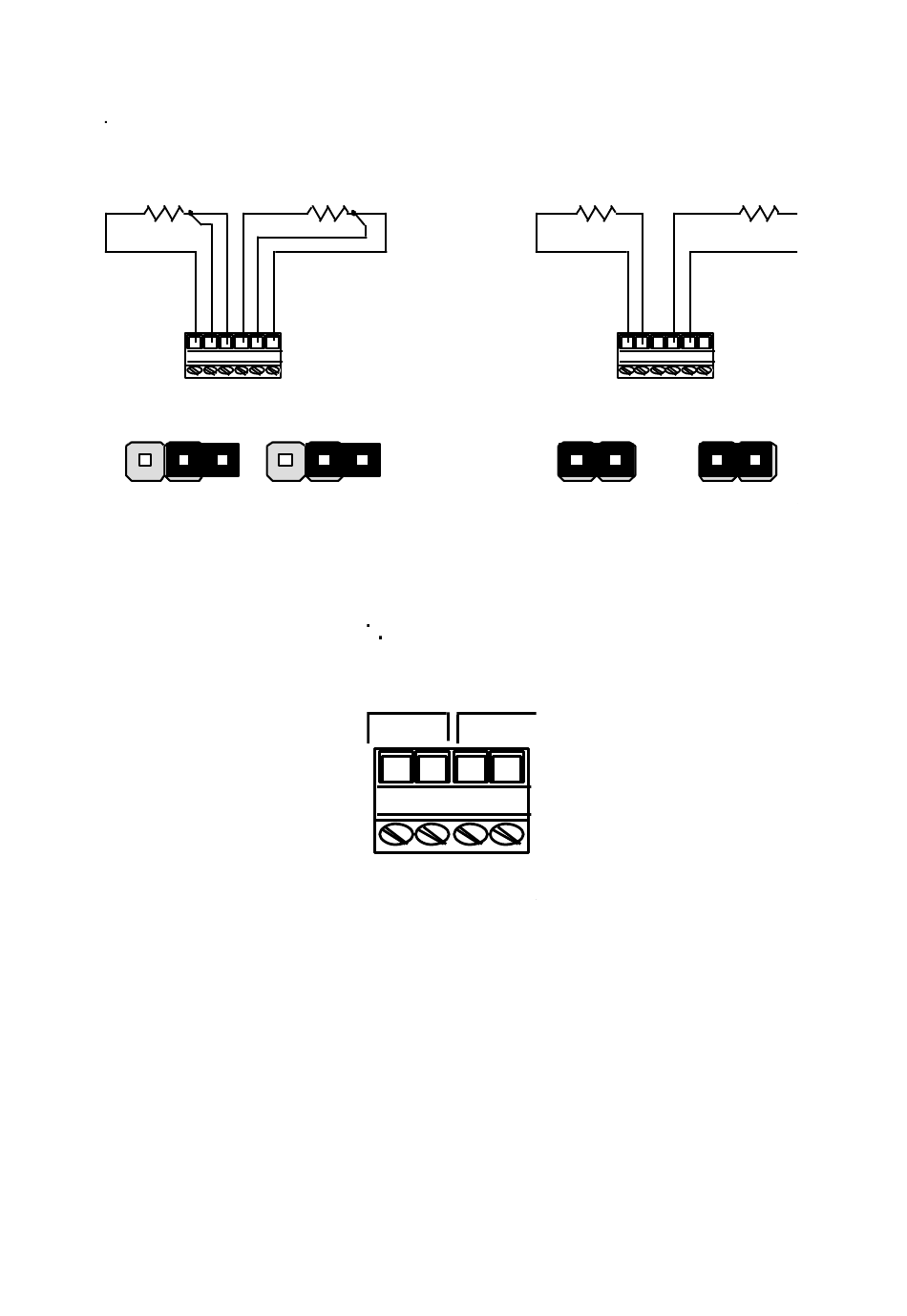

In der untenstehenden Abbildung sind die Anschlüsse und die Konfiguration der
Steckbrücken im Detail dargestellt.
PT100 3 WIRE CONNECTION
PT100
1 2 3 4 5 6
PT100
CH1
JP9
Gemische Konfigurationen (ein 3- und ein 2-Draht-Kanal) sind durch entsprechende
Setzung der betreffenden Jumper möglich.
Analoge Eingänge
Auf dem Anschluss J7 befinden sich zwei allgemeine analoge Eingänge, ein Eingang
für Spannungssignale von 0-10V und ein zweiter Eingang für den Anschluss von 4-
20mA Stromwandlern.
von
der
String
umgewandelt. Diese Umwandlung kann mit der entsprechenden Software konfiguriert
werden.
4-20mA-Eingang
Der Stromeingang ist so vorkonfiguriert, dass der Wert in gemessene mA übertragen
wird: d.h. bei einem Eingangsstrom von 4mA wird ein Wert von 4mA übertragen und
analog dazu wird bei einem Eingangsstrom von 20mA ein Wert von 20mA
übertragen.
Weitere Einzelheiten zur Konfiguration des 4-20mA-Eingangs finden Sie im Handbuch
der Konfigurationssoftware.
Seite 22 / 33
PT100
PT100
PT100
CH2
CH2
JP14
ANALOG INPUT
0-10V
-
Die über diese Schnittstellen übertragenen Signale werden
Box
in
die
jeweiligen
PT100 2 WIRE CONNECTION
PT100
JP9
4-20mA
+
-
+
J7
gemessenen
0MNA173A55-DE Rev.03
PT100
1 2 3 4 5 6
PT100
PT100
PT100
CH1
CH2
CH2
JP14
physikalischen
Größen
