Die String Box ist mit einer Mess- und Übertragungseinheit ausgestattet, für deren
korrekte Funktion eine Stromversorgung notwendig ist.
Um größtmögliche Flexibilität zuzulassen, kann diese Stromversorgung direkt über
das PV-Feld oder alternativ mit einer Hilfsspannung von 230 V Wechselspannung (+/-
20%) erfolgen.
Bei Lieferung ist die Anlage von Herstellerseite aus für die Selbstversorgung mit
Energie aus dem PV-Feld konfiguriert, wenn dessen Spannung über 200 V
Wechselspannung liegt.
Für die Stromversorgung der String Box mit einer Hilfsspannung muss die Lage der
zwei Anschlüsse auf der Stromversorgungstafel in folgenden Schritten geändert
werden:
GEFAHR: Führen Sie die Arbeitsschritte ausschließlich vor dem
Anschluss des PV-Feldes und dem Anlegen der Hilfsspannung an
die String Box durch.
-
Stellen Sie sicher, dass sich der Ausgangstrennschalter SW-OUT in der Position
APERTO (OFFEN) befindet.
-
Prüfen Sie mit einem Messgerät, ob an den Plus- und Minuspolen gefährliche
Restspannungen anliegen.
-

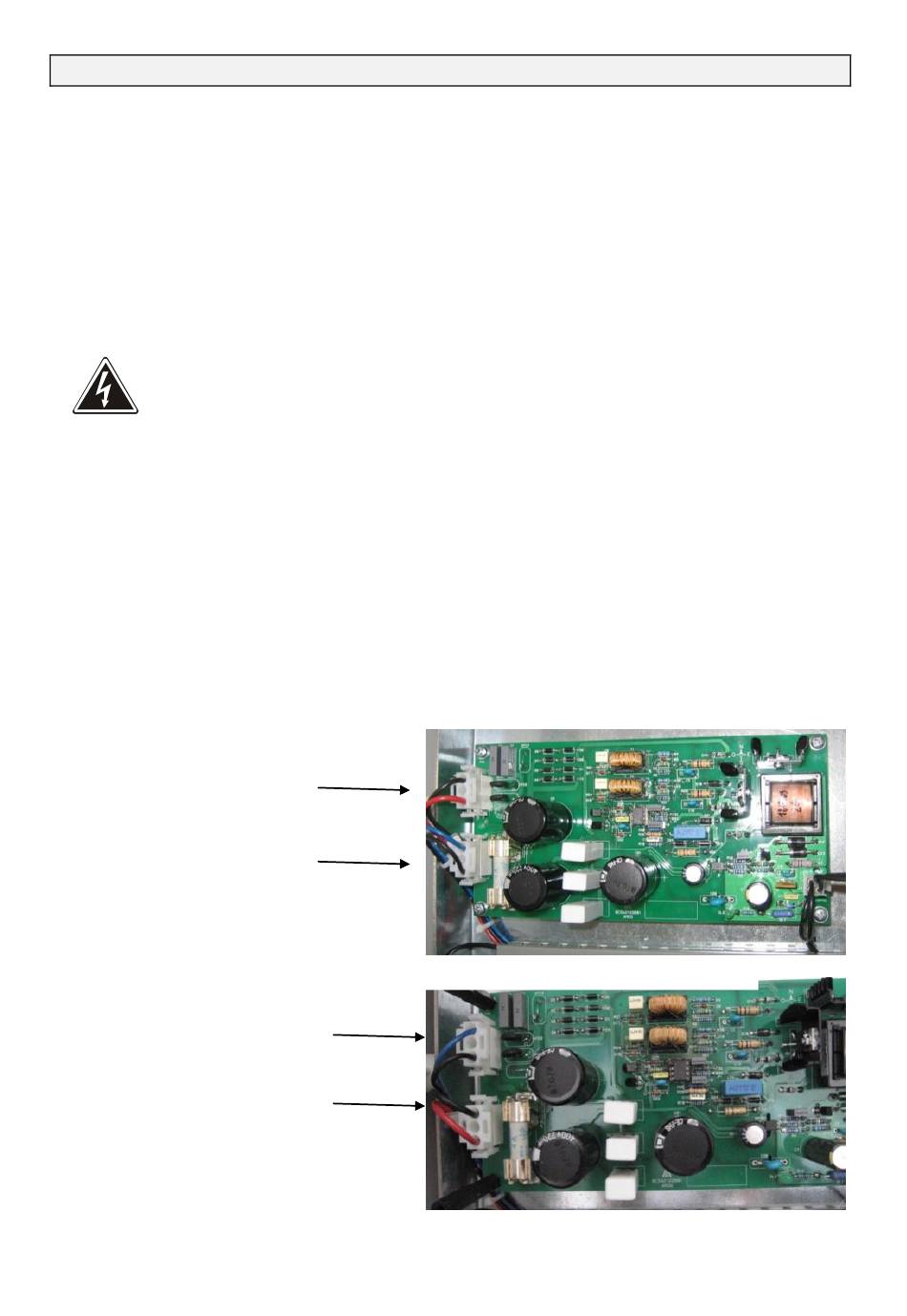

Finden Sie die Stromversorgungstafel in der String Box (siehe Abbildung) und
entfernen Sie die Schutzabdeckung.
-
Die Voreinstellung lautet wie folgt:
-
Trennen Sie die Verbindungen zu den Anschlüssen J1 und J2 und invertieren
Sie deren Position.
-
Bringen Sie die zuvor entfernte durchsichtige Schutzabdeckung wieder an.
-
Setzen Sie die Hilfsspannung an den Klemmen auf der vorderen DIN-Führung
auf 230 V Wechselspannung.
Anschluss J1
SCHWARZ/ROT
Anschluss J2
BLAU/SCHWARZ
Konfiguration für die Versorgung des PV-Feldes (standard)
Anschluss J1
BLAU/SCHWARZ
Anschluss J2
SCHWARZ/ROT
Konfiguration für die Versorgung mit Hilfsspannung
