VERBINDUNG ZU DEN ÜBERTRAGUNGSSYSTEMEN
Die String Box verfügt über vielfältige Verbindungsmöglichkeiten zur Überwachung
der Funktion. Diese Anschlüsse befinden sich auf der Mikroprozessorkarte im oberen
Teil der Box.

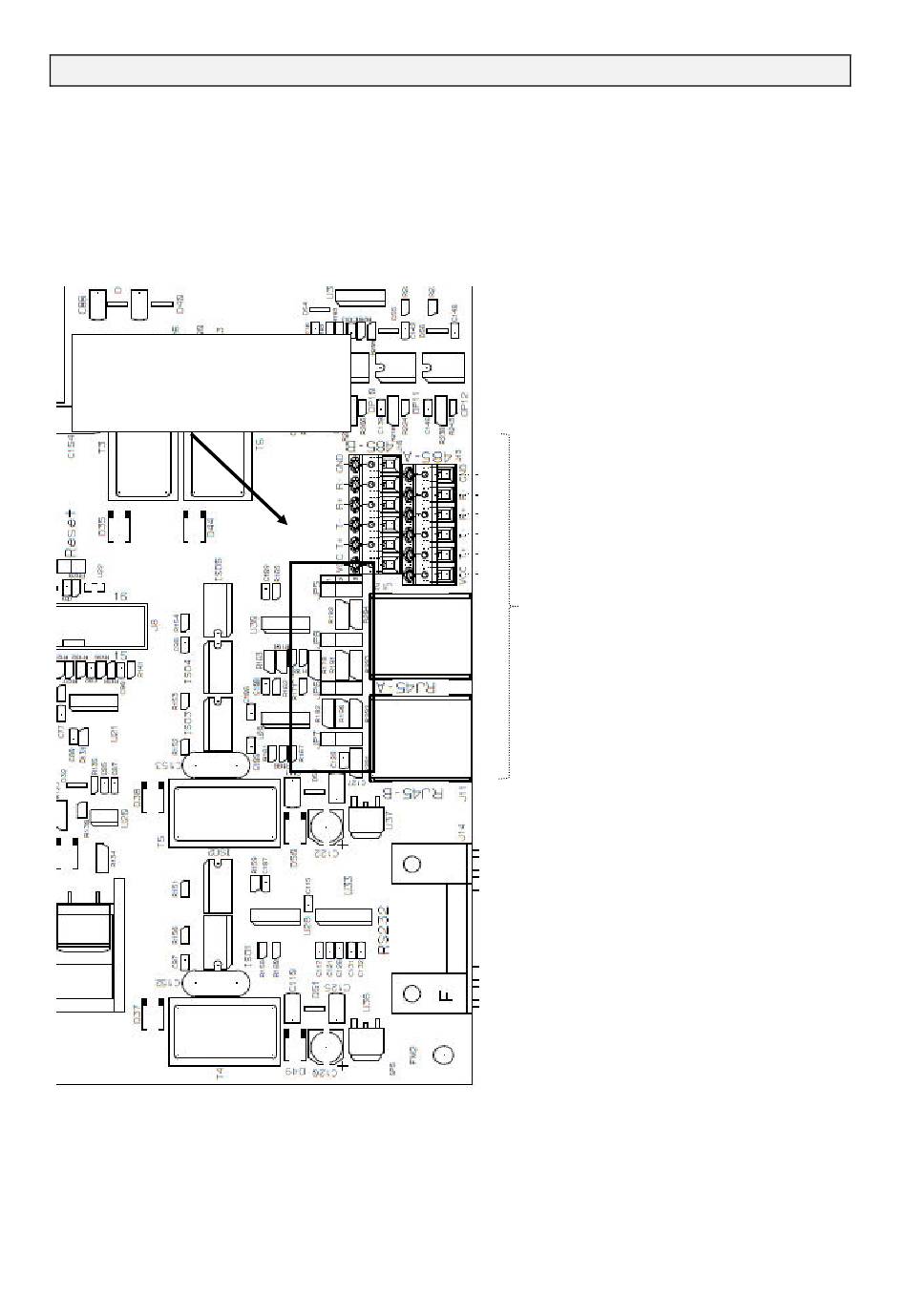

Die folgende Abbildung zeigt eine Ansicht dieser Karte mit Angaben zu den möglichen
Verbindungen:
Steckbrücke
Für RS485-Systeme
Die RS232-Schnittstelle ist eine 9-polige Anschlussbuchse, mit dem eine einzelne
String Box zur Konfiguration und Überwachung an einen Computer angeschlossen
werden kann. Dafür ist eine PIN-to-PIN-Verbindung notwendig.
Seite 18 / 33
RS485-Schnittstelle
RJ45-A und RJ45-B
485-A und 485-B
RS232-Schnittstelle
(DB9 Buchse)
0MNA173A55-DE Rev.03
