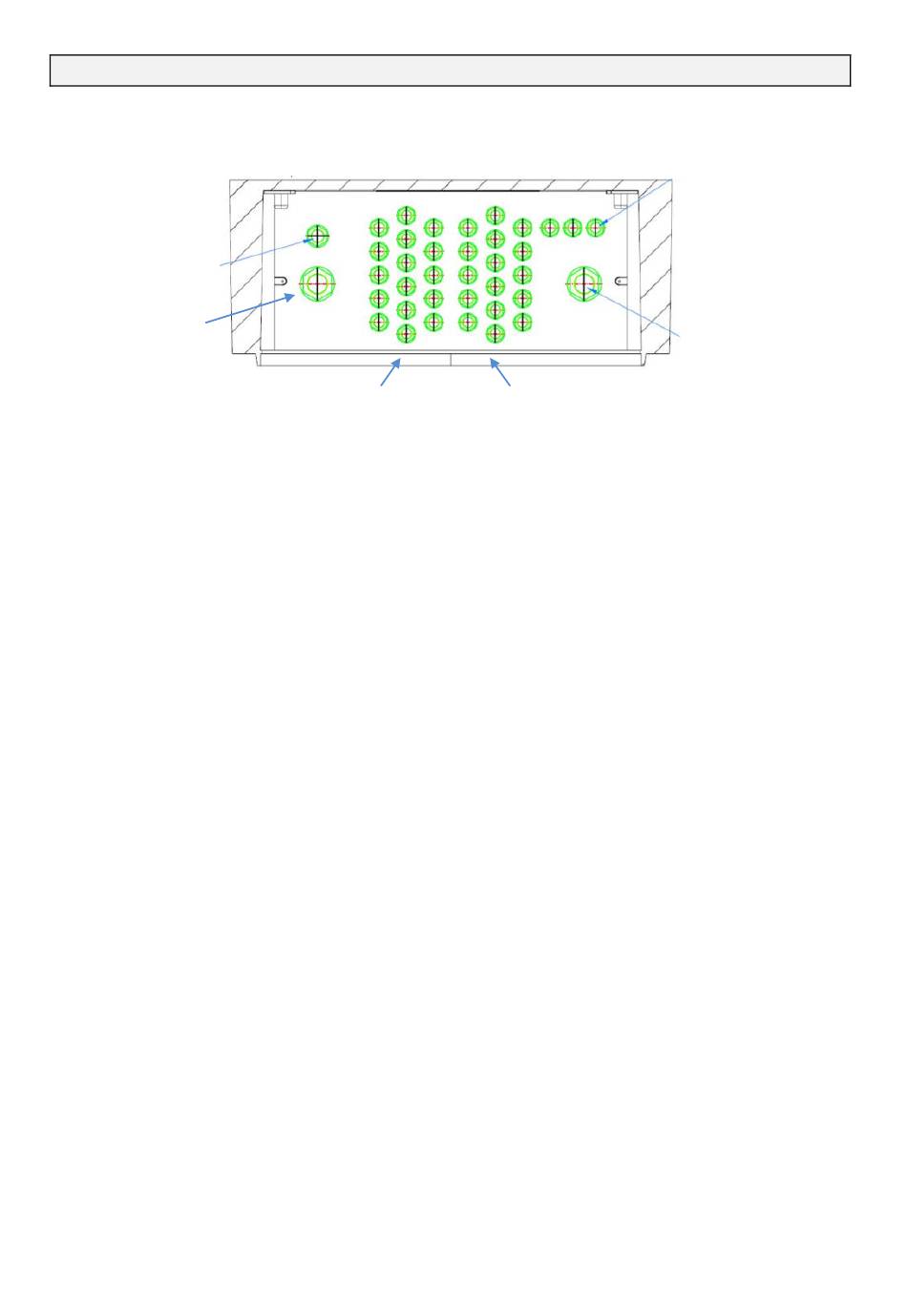

EIN- UND AUSGÄNGE
Sämtliche ein- und ausgehenden Leitungen liegen im unteren Bereich der String Box.
Communication cables
Ground Cable
Negative output
Positive output
Negative input
Positive input
Im Einzelnen sind vorhanden:

Erdungsleitung:

Für die Verbindung zum Schutzleiter (Erdung) verfügt die Anlage über eine
Kabelverschraubung für Leitungen mit einem Außendurchmesser zwischen 5 und 12
mm. Intern steht eine M8-Schraube für den Anschluss zur Verfügung. Verwenden Sie
daher für die Erdungsleitung einen geeigneten Kabelschuh mit Öse.

Verbindungen zum PV-Feld:

Für die Verbindung der Stränge verfügt die Anlage über 2x16 Kabelverschraubungen
(16 für Pluspole und 16 für Minuspole) für Leitungen mit einem Außendurchmesser
zwischen 4 und 10 mm. An die Kabelklemmen in der Anlage kann ein Leiter mit einer
2
maximalen
Querschnittsfläche
von
16
mm
angeschlossen
werden.
Sollten
Kabeldurchführungen
ungenutzt
bleiben,
verschließen
Sie die
Öffnungen
der
Kabelverschraubungen mit den im Lieferumfang enthaltenen Stopfen.
Kabelausgänge:
Für die Verbindung der String Box mit dem Inverter werden 2 Kabelverschraubungen
geliefert, eine für den Pluspol und eine für den Minuspol, geeignet jeweils für
Leitungen mit einem Außendurchmesser zwischen 11 und 21 mm. Für den Anschluss
der Leitungen sind im Inneren der Anlage Kabelklemmen mit M8-Schrauben
vorhanden. Für die ausgehenden Leiter sollte ein für diesen Anschluss geeigneter
Kabelschuh mit Öse zur Verfügung stehen. Für Installationsmethoden mit zwei
parallelen Leitungen für jede der Polaritäten sind im Lieferumfang zwei zusätzliche
Kabelverschraubungen enthalten.
Seite 14 / 33
0MNA173A55-DE Rev.03
