Schritt 7
Verschrauben
Sie den TRX® S-
Frame™ im Boden
8
TRX
S-Frame
®
™

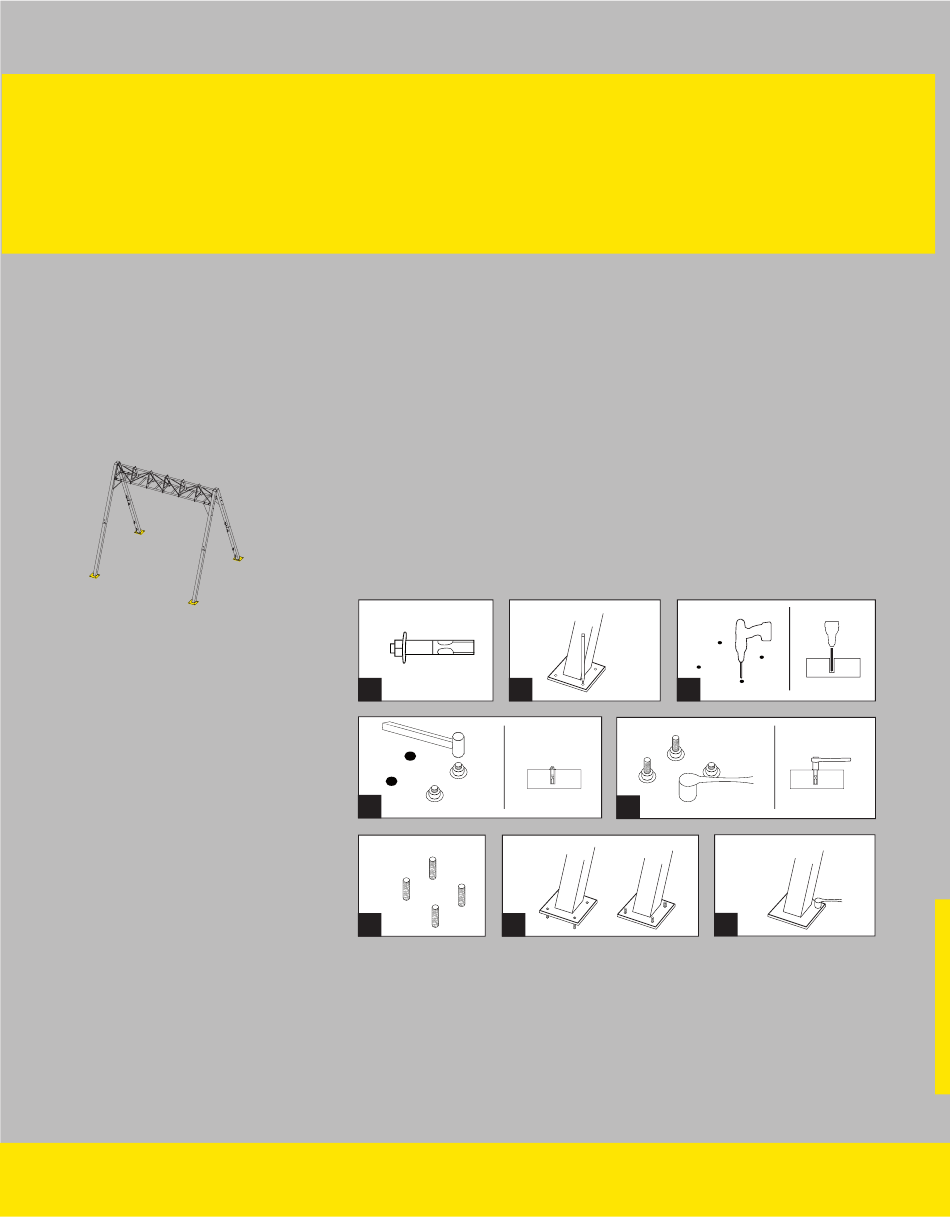

Für die Verankerung in Betonböden
(A) Benutzen Sie den optionalen Befestigungssatz für Beton: 16
Betonbodenschrauben. (B) Positionieren Sie den S-Frame an seinem
zukünftigen Standort und markieren Sie am Boden die Position der 4
Löcher in jedem Fuß mit einem Stift. (C) Nachdem Sie den S-Frame
beiseite geräumt haben, bohren Sie ein 12 mm Loch in jeden der 16
markierten Punkte. Reinigen Sie die Löcher vom Staub. (D) Schlagen Sie
in jedes der Löcher eine Betonbodenschraube bis die Hülse bündig mit
dem Boden ist. (E) Ziehen Sie die Mutter mit Hilfe einer Ratsche fest bis
der sichtbare Teil des Gewindes ungefähr 2,5 cm aus dem Boden ragt.
(F) Entfernen Sie die Muttern und die Unterlegscheiben, so dass das
Schraubengewinde freiliegt. (G) Stellen Sie den S-Frame wieder auf die
Position zurück, in dem Sie die Löcher jedes Fußes über die freiliegenden
Schraubengewinde stülpen. (H) Fügen Sie die Unterlegscheiben und
Muttern hinzu und ziehen Sie diese mit der Knarre ganz fest. Jeder der
Füße muss jetzt mit dem Boden fest verschraubt sein.
