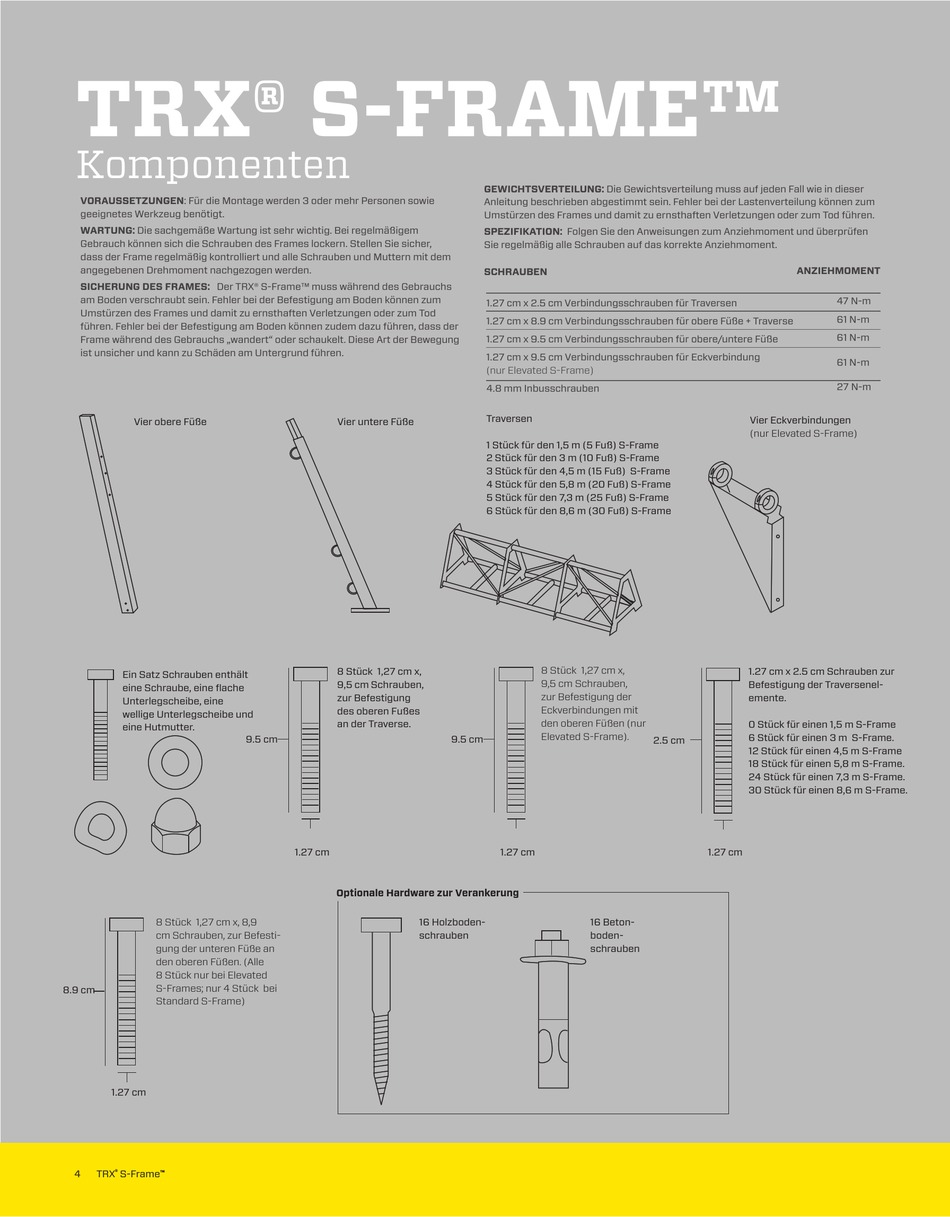

TRX® S-FRAME™
Komponenten
VORAUSSETZUNGEN: Für die Montage werden 3 oder mehr Personen sowie
geeignetes Werkzeug benötigt.
WARTUNG: Die sachgemäße Wartung ist sehr wichtig. Bei regelmäßigem
Gebrauch können sich die Schrauben des Frames lockern. Stellen Sie sicher,
dass der Frame regelmäßig kontrolliert und alle Schrauben und Muttern mit dem
angegebenen Drehmoment nachgezogen werden.
SICHERUNG DES FRAMES: Der TRX® S-Frame™ muss während des Gebrauchs
am Boden verschraubt sein. Fehler bei der Befestigung am Boden können zum
Umstürzen des Frames und damit zu ernsthaften Verletzungen oder zum Tod
führen. Fehler bei der Befestigung am Boden können zudem dazu führen, dass der
Frame während des Gebrauchs „wandert" oder schaukelt. Diese Art der Bewegung
ist unsicher und kann zu Schäden am Untergrund führen.
Vier obere Füße
Ein Satz Schrauben enthält
eine Schraube, eine flache
Unterlegscheibe, eine
wellige Unterlegscheibe und
eine Hutmutter.
8 Stück 1,27 cm x, 8,9
cm Schrauben, zur Befesti-
gung der unteren Füße an
den oberen Füßen. (Alle
8 Stück nur bei Elevated
S-Frames; nur 4 Stück bei
8.9 cm
Standard S-Frame)
1.27 cm
4
TRX
S-Frame
®
™
Vier untere Füße
8 Stück 1,27 cm x,
9,5 cm Schrauben,
zur Befestigung
des oberen Fußes
an der Traverse.
9.5 cm
1.27 cm
Optionale Hardware zur Verankerung
16 Holzboden-
schrauben
GEWICHTSVERTEILUNG: Die Gewichtsverteilung muss auf jeden Fall wie in dieser
Anleitung beschrieben abgestimmt sein. Fehler bei der Lastenverteilung können zum
Umstürzen des Frames und damit zu ernsthaften Verletzungen oder zum Tod führen.
SPEZIFIKATION: Folgen Sie den Anweisungen zum Anziehmoment und überprüfen
Sie regelmäßig alle Schrauben auf das korrekte Anziehmoment.
SCHRAUBEN
1.27 cm x 2.5 cm Verbindungsschrauben für Traversen
1.27 cm x 8.9 cm Verbindungsschrauben für obere Füße + Traverse
1.27 cm x 9.5 cm Verbindungsschrauben für obere/untere Füße
1.27 cm x 9.5 cm Verbindungsschrauben für Eckverbindung
(nur Elevated S-Frame)
4.8 mm Inbusschrauben
Traversen
1 Stück für den 1,5 m (5 Fuß) S-Frame
2 Stück für den 3 m (10 Fuß) S-Frame
3 Stück für den 4,5 m (15 Fuß) S-Frame
4 Stück für den 5,8 m (20 Fuß) S-Frame
5 Stück für den 7,3 m (25 Fuß) S-Frame
6 Stück für den 8,6 m (30 Fuß) S-Frame
8 Stück 1,27 cm x,
9,5 cm Schrauben,
zur Befestigung der
Eckverbindungen mit
den oberen Füßen (nur
Elevated S-Frame).
9.5 cm
1.27 cm
16 Beton-
boden-
schrauben
ANZIEHMOMENT
Vier Eckverbindungen
(nur Elevated S-Frame)
1.27 cm x 2.5 cm Schrauben zur
Befestigung der Traversenel-
emente.
0 Stück für einen 1,5 m S-Frame
6 Stück für einen 3 m S-Frame.
2.5 cm
12 Stück für einen 4,5 m S-Frame
18 Stück für einen 5,8 m S-Frame.
24 Stück für einen 7,3 m S-Frame.
30 Stück für einen 8,6 m S-Frame.
1.27 cm
47 N-m
61 N-m
61 N-m
61 N-m
27 N-m
