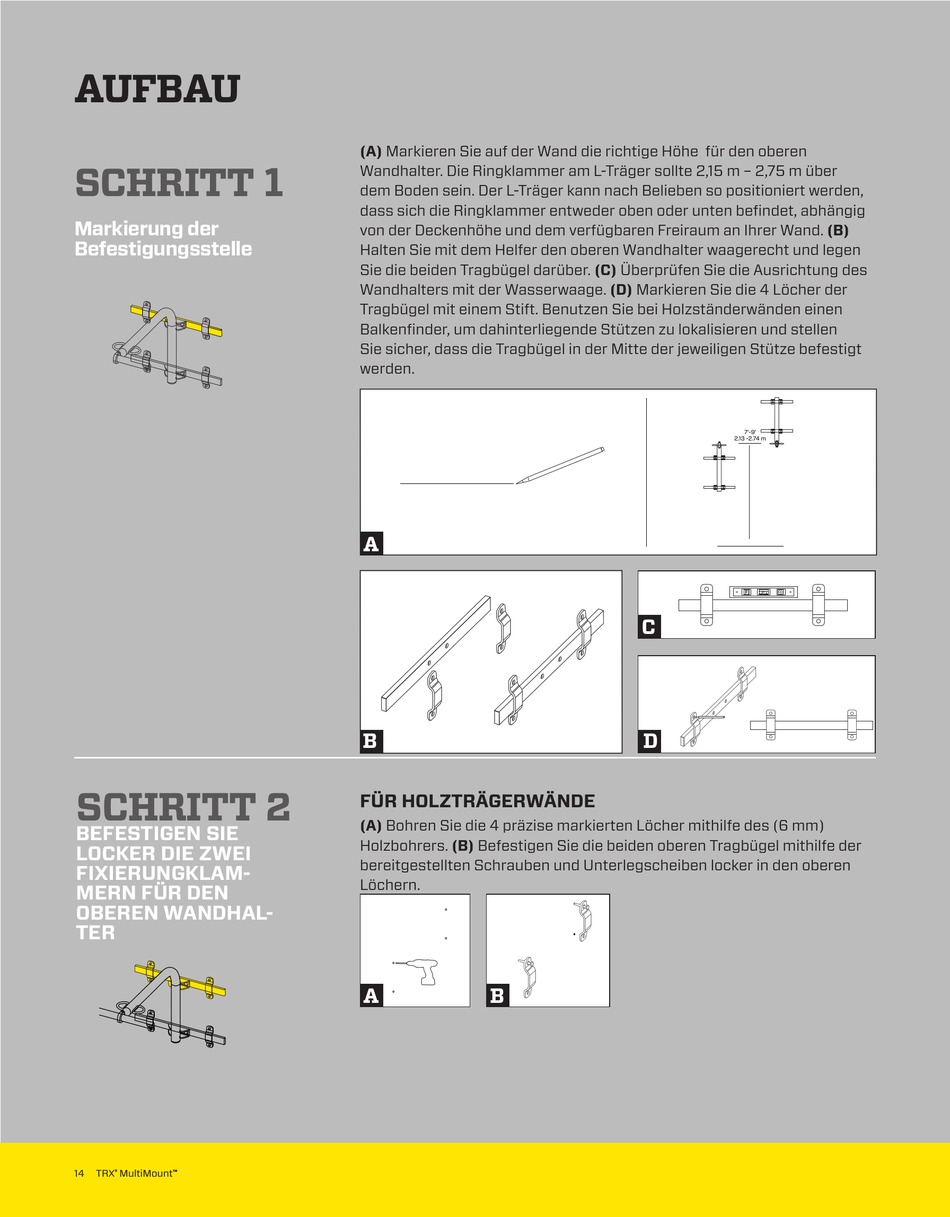

AUFBAU
SCHRITT 1
Markierung der
Befestigungsstelle
SCHRITT 2
BEFESTIGEN SIE
LOCKER DIE ZWEI
FIXIERUNGKLAM-
MERN FÜR DEN
OBEREN WANDHAL-
TER
14
TRX
MultiMount
®
™
(A) Markieren Sie auf der Wand die richtige Höhe für den oberen
Wandhalter. Die Ringklammer am L-Träger sollte 2,15 m – 2,75 m über
dem Boden sein. Der L-Träger kann nach Belieben so positioniert werden,
dass sich die Ringklammer entweder oben oder unten befindet, abhängig
von der Deckenhöhe und dem verfügbaren Freiraum an Ihrer Wand. (B)
Halten Sie mit dem Helfer den oberen Wandhalter waagerecht und legen
Sie die beiden Tragbügel darüber. (C) Überprüfen Sie die Ausrichtung des
Wandhalters mit der Wasserwaage. (D) Markieren Sie die 4 Löcher der
Tragbügel mit einem Stift. Benutzen Sie bei Holzständerwänden einen
Balkenfinder, um dahinterliegende Stützen zu lokalisieren und stellen
Sie sicher, dass die Tragbügel in der Mitte der jeweiligen Stütze befestigt
werden.
A
B
B
FÜR HOLZTRÄGERWÄNDE
(A) Bohren Sie die 4 präzise markierten Löcher mithilfe des (6 mm)
Holzbohrers. (B) Befestigen Sie die beiden oberen Tragbügel mithilfe der
bereitgestellten Schrauben und Unterlegscheiben locker in den oberen
Löchern.
A
B
7'-9'
2.13 -2.74 m
C
D
D
