Schritt 2
Befestigung der
oberen Füße
Schritt 3
Drehen Sie die
zusammengebaute
Traverse samt obere
Füße in eine aufrechte
Position
6
TRX
S-Frame
®
™

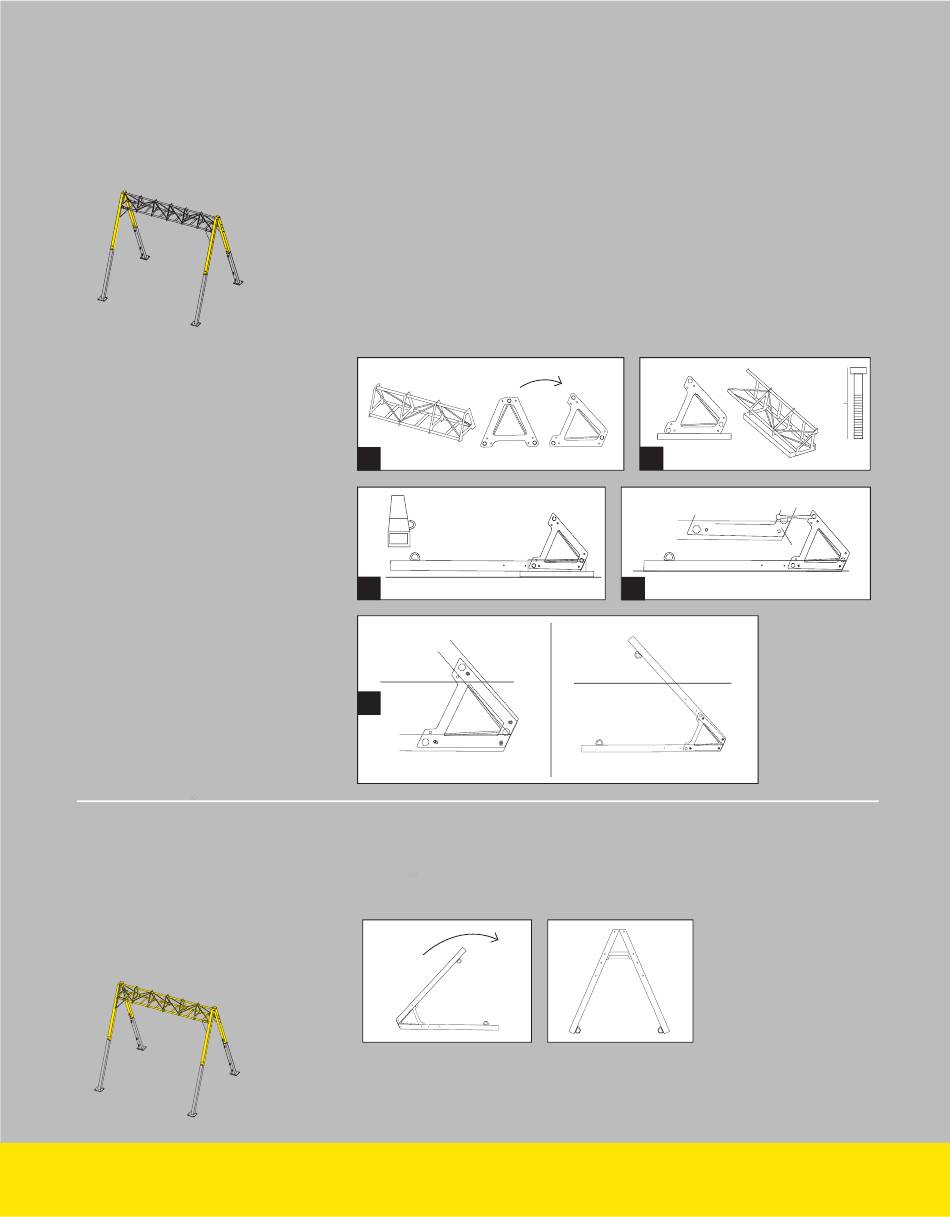

(A) Kippen Sie die verbundenen Traversen mit Ihren Helfern vorsichtig
auf die Seite. (B) Heben Sie mit Ihren Helfern ein Ende der verbundenen
Traversen vorsichtig einige Zentimeter vom Boden ab. Legen Sie einen
stabilen, nicht kratzenden Gegenstand, bspw. ein Stück Holz, unter.
(C) Befestigen Sie die beiden oberen Füße mit den 1,27 cm x, 9,5 cm
Schrauben, wie dargestellt. Stellen Sie sicher, dass sich die D-Ringe auf der
Innenseite befi nden, damit die Füße korrekt montiert sind. Ziehen Sie die
Schrauben mit dem vorgeschriebenen Drehmoment an. (D) Entfernen Sie
den untergelegten Gegenstand. (E) Wiederholen Sie mit den zwei weiteren
oberen Füßen den Vorgang am anderen Ende der Traversenkonstruktion.
A
C
E
Drehen Sie das Bauteil vorsichtig mit Hilfe mehrerer Personen, so dass
es aufrecht steht. Aufgestellt ergibt es den Buchstaben A. Lassen
Sie besondere Vorsicht walten, damit der TRX® S-Frame™ und der
Arbeitsbereich bei diesem Vorgang nicht beschädigt wird.
B
D
A
3 3/4"
9.5 cm
