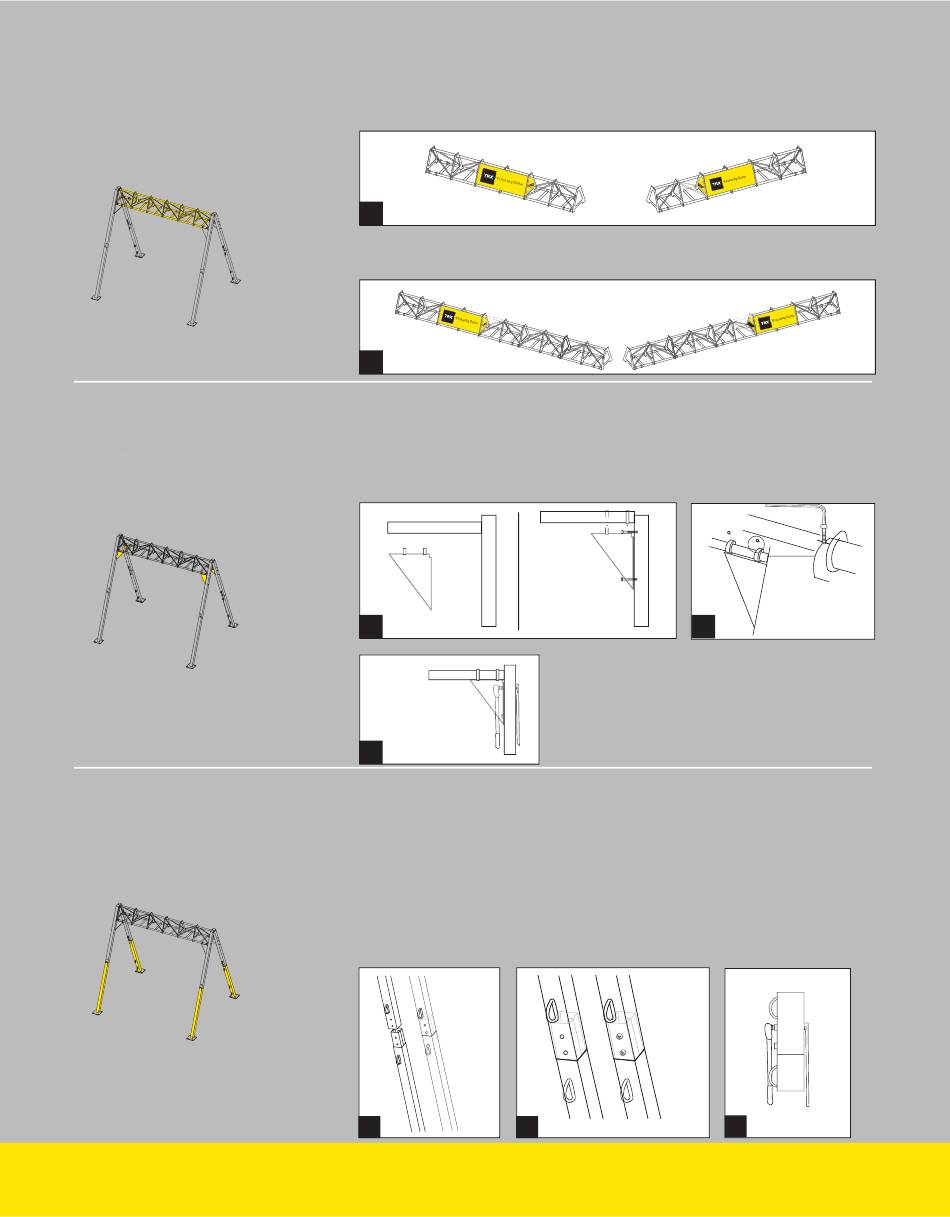

TRX TRAINING ZONE S-Frame Aufbauanleitung Seite 7

Schritt 4
Montieren Sie das
Schild (TRX TRAIN-
ING ZONE)
Schritt 5
Bauen Sie die Bauen Sie die
Eckverbindungen an
(nur beim Elevated
S-Frame)
Schritt 6 Schritt 6
Bauen Sie die un- Bauen Sie die un-
teren Füße an
Empfohlene Positionierung Ihres S-Frames Schildes: (A) Wenn Sie einen
10', 20' oder 30' TRX® S-Frame™ haben: zentrieren Sie das Schild in der
Mitte der Traversenkonstruktion
A
(B) Wenn Sie einen 5', 15' oder 25' S-Frame haben: platzieren Sie es zwei
Teilstücke vom Ende der Traversenkonstruktion entfernt.
B
(A) Schrauben Sie die Eckverbindungen mit Hilfe der 1,27 cm x, 9,5 cm
Schrauben locker an den Frame. (B) Schrauben Sie mit dem festgelegten
Drehmoment die 4,8 mm Inbusschrauben in den Schafteinschub fest. (C)
Schrauben Sie die 1,27 cm x, 9,5 cm Schrauben mit dem angegebenen
Drehmoment fest.
A
45 ft-lbs
(61 N-m)
C
(A) Heben Sie mit mindestens zwei Helfern die oberen Füße auf einer
Seite hoch und schieben Sie die unteren Füße ein. Stellen Sie sicher, dass
die Löcher übereinander liegen. (B) Befestigen Sie mit den 1,27 cm x, 8,9
cm Schrauben die unteren Füße an den oberen Füßen. Wenn es sich um
einen Standard S-Frame handelt, benötigt man nur eine Schraube pro Fuß.
Handelt es sich um einen Elevated S-Frame, werden zwei Schrauben pro
Fuß benötigt. Wiederholen Sie die Schritte A und B, um die unteren Füße
an den anderen Füßen des S-Frames zu befestigen. (C) Ziehen Sie die
Schrauben mit dem vorgeschriebenen Drehmoment fest.
A B
B
(61 N-m)
C
TRX S-Frame 7
® ™
