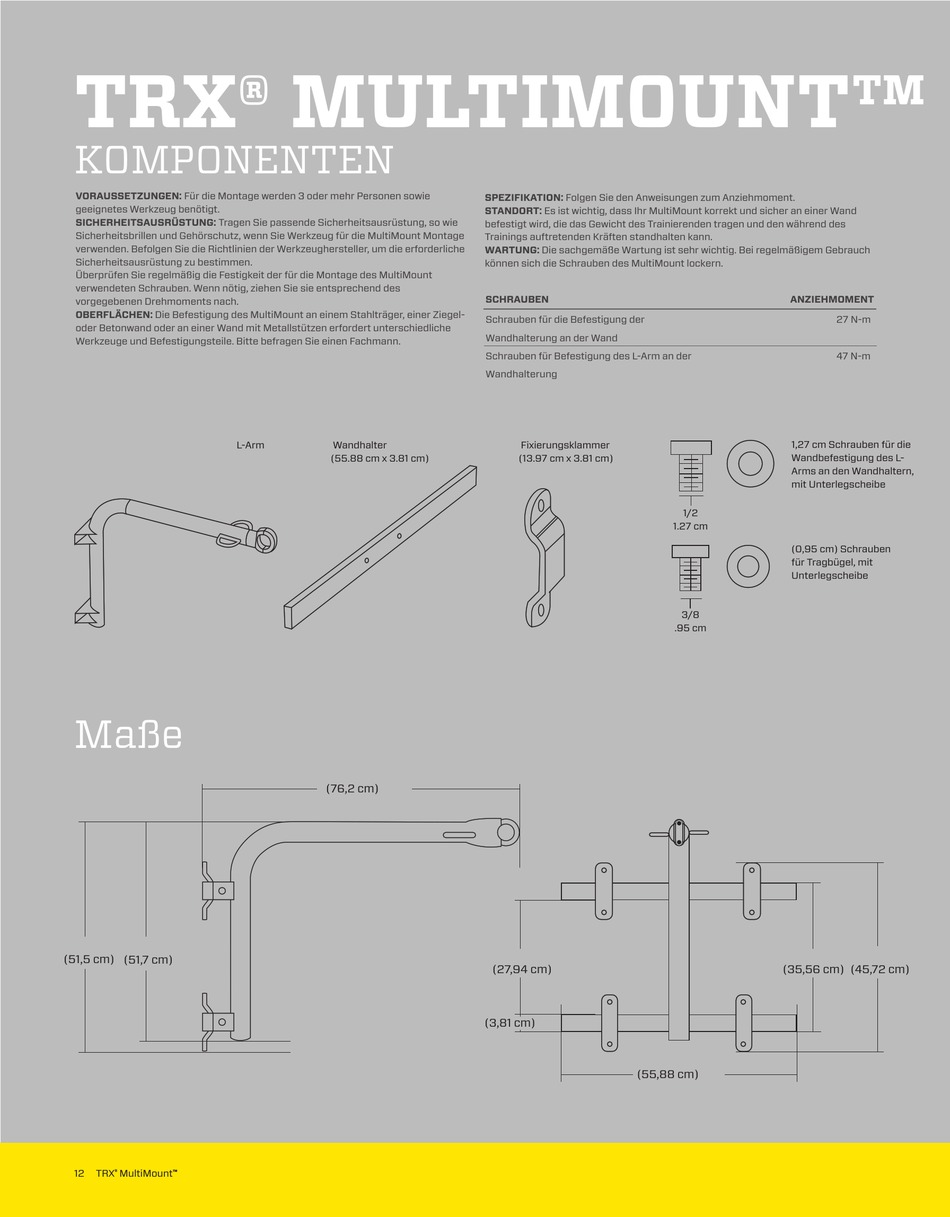

TRX® MULTIMOUNT™
KOMPONENTEN
VORAUSSETZUNGEN: Für die Montage werden 3 oder mehr Personen sowie
geeignetes Werkzeug benötigt.
SICHERHEITSAUSRÜSTUNG: Tragen Sie passende Sicherheitsausrüstung, so wie
Sicherheitsbrillen und Gehörschutz, wenn Sie Werkzeug für die MultiMount Montage
verwenden. Befolgen Sie die Richtlinien der Werkzeughersteller, um die erforderliche
Sicherheitsausrüstung zu bestimmen.
Überprüfen Sie regelmäßig die Festigkeit der für die Montage des MultiMount
verwendeten Schrauben. Wenn nötig, ziehen Sie sie entsprechend des
vorgegebenen Drehmoments nach.
OBERFLÄCHEN: Die Befestigung des MultiMount an einem Stahlträger, einer Ziegel-
oder Betonwand oder an einer Wand mit Metallstützen erfordert unterschiedliche
Werkzeuge und Befestigungsteile. Bitte befragen Sie einen Fachmann.
L-Arm
Maße
(51,5 cm)
(51,7 cm)
12
TRX
MultiMount
®
™
SPEZIFIKATION: Folgen Sie den Anweisungen zum Anziehmoment.
STANDORT: Es ist wichtig, dass Ihr MultiMount korrekt und sicher an einer Wand
befestigt wird, die das Gewicht des Trainierenden tragen und den während des
Trainings auftretenden Kräften standhalten kann.
WARTUNG: Die sachgemäße Wartung ist sehr wichtig. Bei regelmäßigem Gebrauch
können sich die Schrauben des MultiMount lockern.
SCHRAUBEN
Schrauben für die Befestigung der
Wandhalterung an der Wand
Schrauben für Befestigung des L-Arm an der
Wandhalterung
Wandhalter
(55.88 cm x 3.81 cm)
(76,2 cm)
(27,94 cm)
(3,81 cm)
Fixierungsklammer
(13.97 cm x 3.81 cm)
1/2
1.27 cm
3/8
.95 cm
(55,88 cm)
ANZIEHMOMENT
27 N-m
47 N-m
1,27 cm Schrauben für die
Wandbefestigung des L-
Arms an den Wandhaltern,
mit Unterlegscheibe
(0,95 cm) Schrauben
für Tragbügel, mit
Unterlegscheibe
(35,56 cm)
(45,72 cm)
