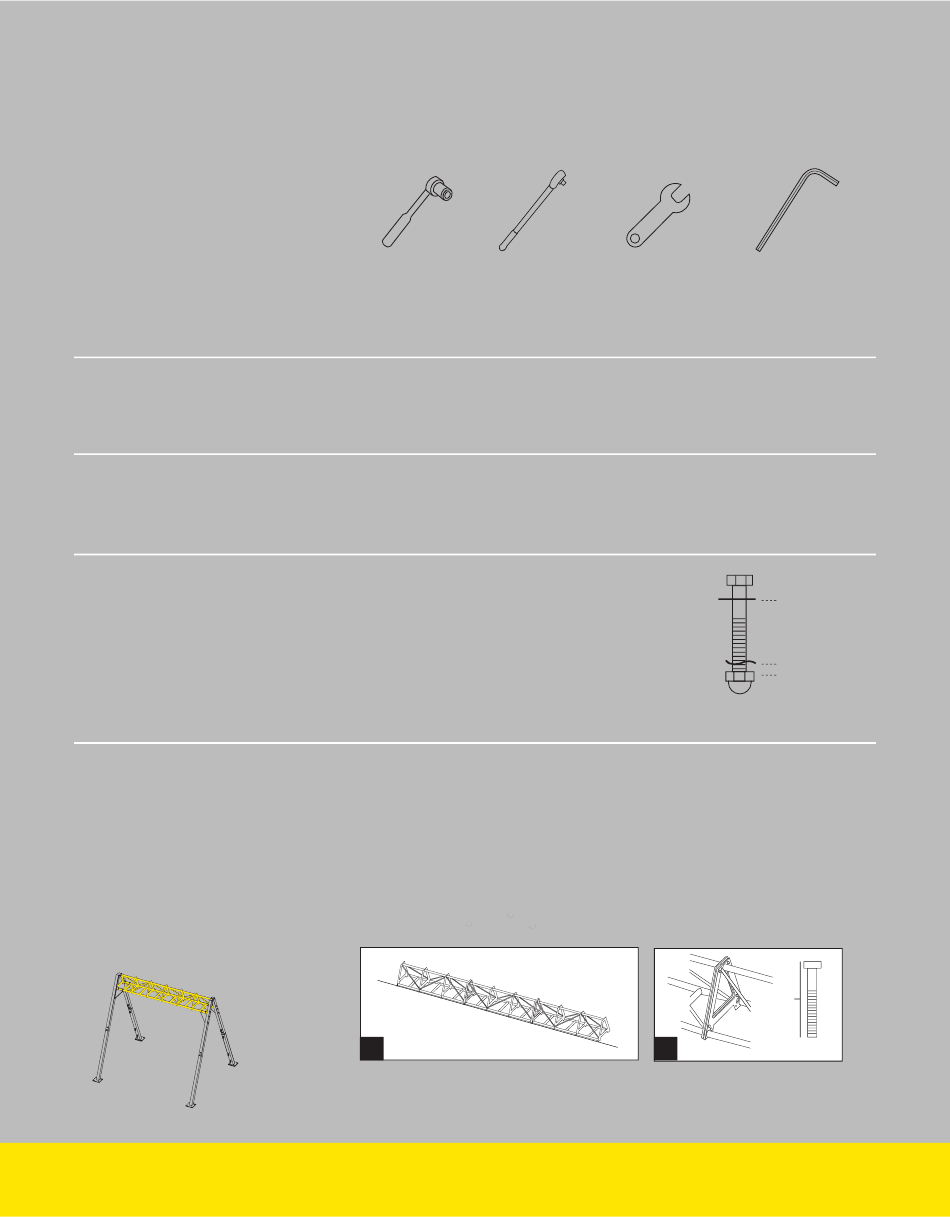

Vorbereitung der Montage
STELLEN SIE DIE GEEIGNE-
TEN WERKZEUGE BEREIT
AUSWAHL DES
GEEIGNETEN ORTES
FINDEN SIE MINDESTENS 2
HELFER
FOLGEN SIE GENAU DEN
INSTALLATIONSANGABEN
MONTAGE
Schritt 1
Montieren Sie alle Tra-
versen
Eine Ratsche mit
Ein Drehmoment
einem Aufsatz
schlüssel geeignet
Schlüsselweite 19
für verschiedene
Drehmoment-
angaben.
Zur Vermeidung von Schrammen sollte der Frame in einer
sauberen Umgebung zusammengebaut werden. Platzieren Sie
eine Abdeckung auf rauem Untergrund.
Stellen Sie den Frame mindestens mit 3 Personen auf.
Jede Schraube muss mit einer fl achen
Unterlegscheibe, einer welligen
Unterlegscheibe und einer Hutmutter
montiert werden. Wie in der Graphik
dargestellt, sollten die fl ache und die wellige
Unterlegscheibe an entgegengesetzten
Enden montiert werden.
(A) Legen Sie alle Traversen aufrecht nebeneinander auf den Boden,
so dass sich die Enden berühren. (B) Schrauben Sie diese mit den 1,27
cm x 2,5 cm Schrauben mit dem beschriebenen Drehmoment sicher
aneinander. (siehe Seite 1)
aneinander. (siehe Seite 1)
aneinander. (siehe Seite 1)
aneinander. (siehe Seite 1)
aneinander. (siehe Seite 1)
A
Ein 3/16 Zoll (Inbusgröße
Einen (Schlüs-
5) Inbus-Schlüssel (für den
selweite 19)
Elevated S-Frame)
Ringschlüssel
fl ache Unterlegscheibe
gewölbte Unterlegscheibe
Rundmutter
2.5 cm
B
TRX
S-Frame
5
®
™
